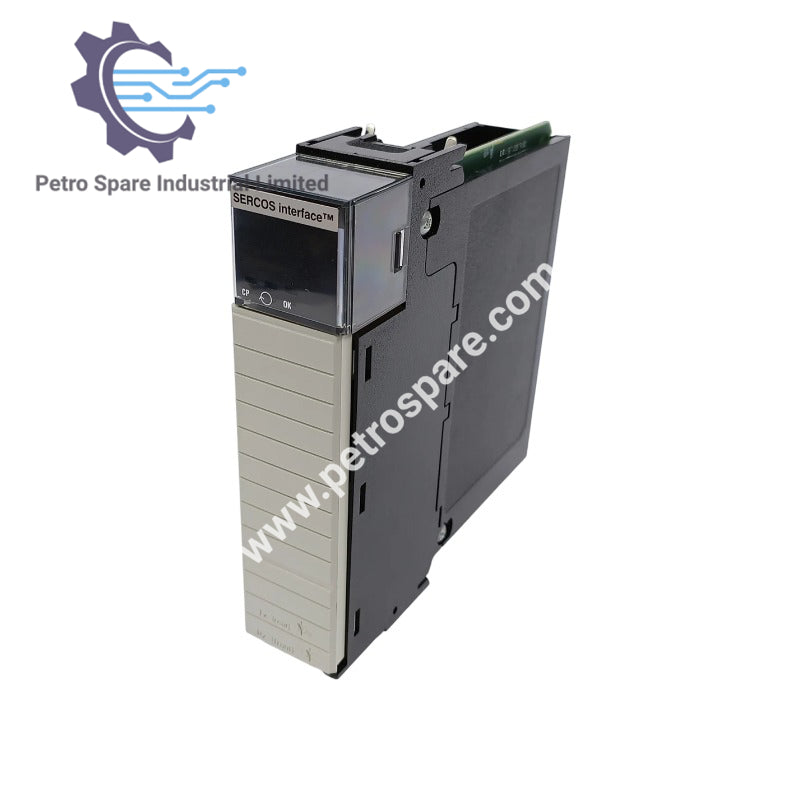

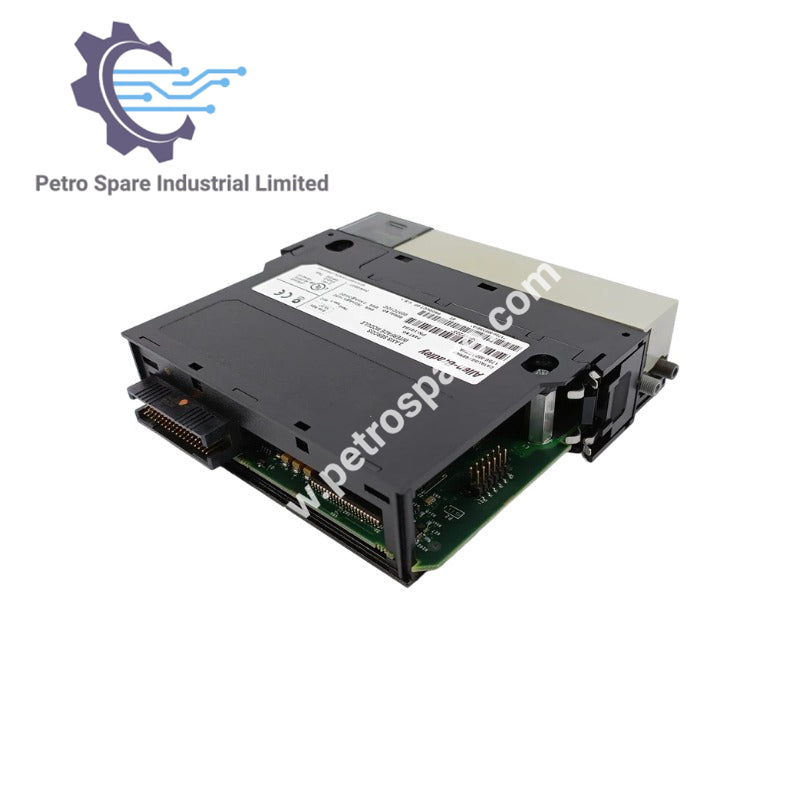

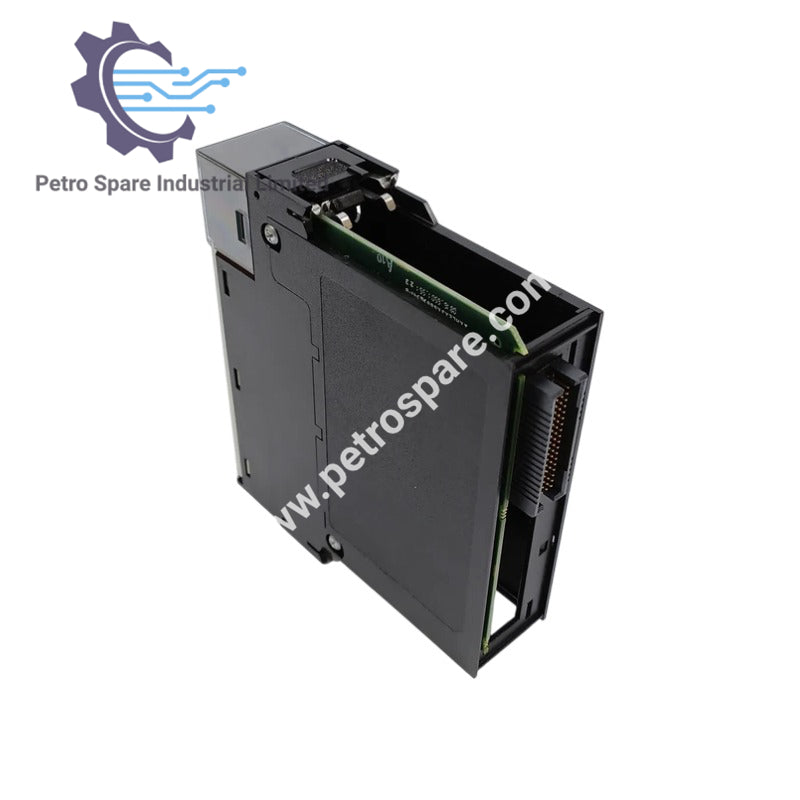

1756-M03SE

Genel Bakış

• Ürün tipi tanımı: 3 Eksenli SERCOS Servo Modülü
• Model: 1756-M03SE
• Açıklama: ControlLogix hareket kontrol uygulamaları için 3 eksenli SERCOS arayüz modülü
• Modül tipi: Servo Arayüz Modülü
• Modül başına eksen sayısı: 3
• Kontrolör başına eksen sayısı: 32
• Sürücü kontrol modları: Konum, hız ve tork
• Kasa: Yok (açık tip)

İletişim ve SERCOS

• SERCOS veri hızı: 4 Mbps, 8 Mbps
• 4 Mbps’de SERCOS çevrim süresi: 0.5 ms (en fazla 2 sürücü), 1 ms (en fazla 4 sürücü), 2 ms (en fazla 8 sürücü)
• 8 Mbps’de SERCOS çevrim süresi: 0.5 ms (en fazla 4 sürücü), 1 ms (en fazla 8 sürücü), 2 ms (en fazla 16 sürücü)

Uyumlu Kinetix Sürücüler

• 2093 Kinetix 2000 çok eksenli servo sürücü
• 2094 Kinetix 6000 çok eksenli servo sürücü
• 2099 Kinetix 7000 yüksek güçlü servo sürücü
• 2098 Ultra3000 SERCOS servo sürücü

Fiber Optik Kablolar

• Plastik fiber optik kablolar: 2090-SCEPxx-0 (kılıfsız, klorlu polietilen), 2090-SCVPxx-0 (standart kılıf, PVC), 2090-SCNPxx-0 (naylon kılıf)
• Cam fiber optik kablolar: 2090-SCVGxx-0 (standart kılıf, PVC)

Güç ve Isı Dağılımı

• Backplane akımı @ 5.1V: 760 mA
• Backplane akımı @ 24V: 2.5 mA
• Termal dağılım: 21.2 BTU/saat
• İzolasyon voltajı: 50V sürekli

Fiziksel Özellikler

• Ağırlık: 0.56 lbs (0.26 kg)

---
