8237-1246

Genel Bakış

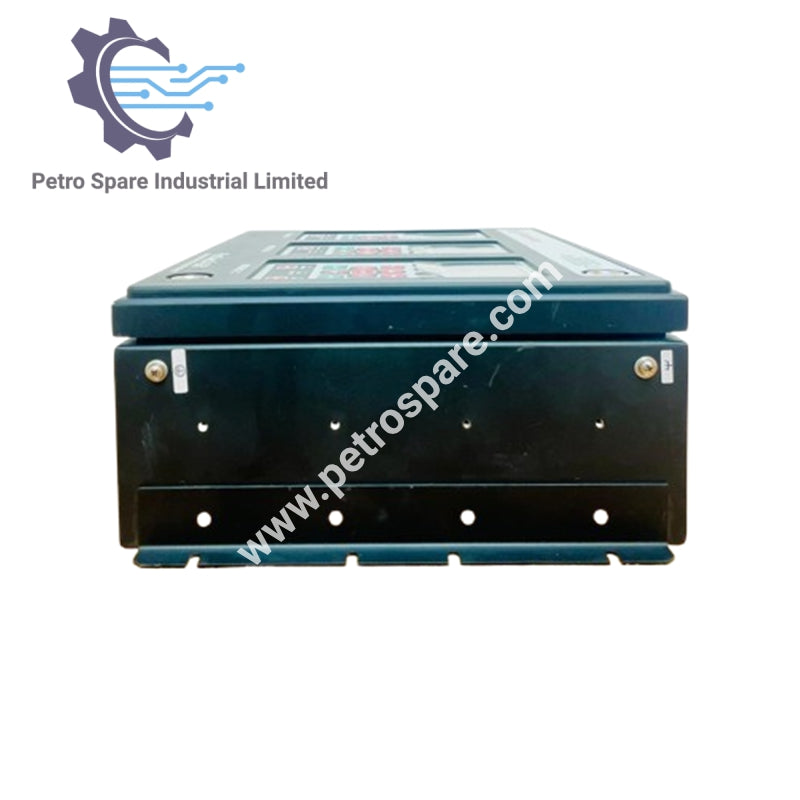

8237-1246 hidro, buhar ve gaz türbinleri için üç modüllü tasarım ve MPU algılamalı Woodward ProTech-GII aşırı hız güvenlik cihazıdır.

Özellikler

• Boyutlar: 330 × 486 × 153 mm

• Kasa tipi: IP56

• Özellikler: Titreşim direnci 0.04 G²/Hz, 1.04 Grms, 10–500 Hz

• Yüksek voltaj girişi: 90–264 Vac / 47–63 Hz veya 100–150 Vdc @ modül başına 30 W

• Tuș takımı/Ekran: 4.2 inç (3 ekran)

• Nominal yüksek çıkış voltajı: 115 Vac / 240 Vac / 125 Vdc

• Nominal düşük çıkış voltajı: 24 Vdc

Çevresel

• Çalışma sıcaklığı: –4 ila +140 °F

• Depolama sıcaklığı: –4 ila +158 °F

• Gaz direnci: Kükürt, H₂S, SO₂

Fonksiyonel Tasarım

• Trip röle çıkışları: 3 bağımsız, oy kullanılmayan

• Hız göstergeleri: 4–20 mA

• Güç girişi: Düşük voltaj ve yüksek voltaj desteklenir

• Mimari: 3 üzerinden 2 oy aldı

---
