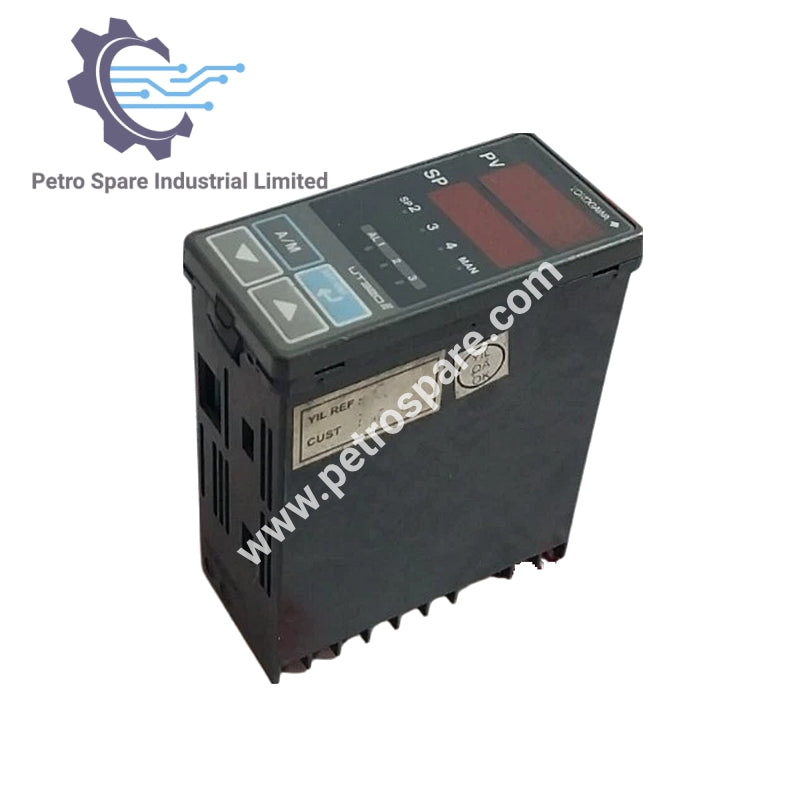

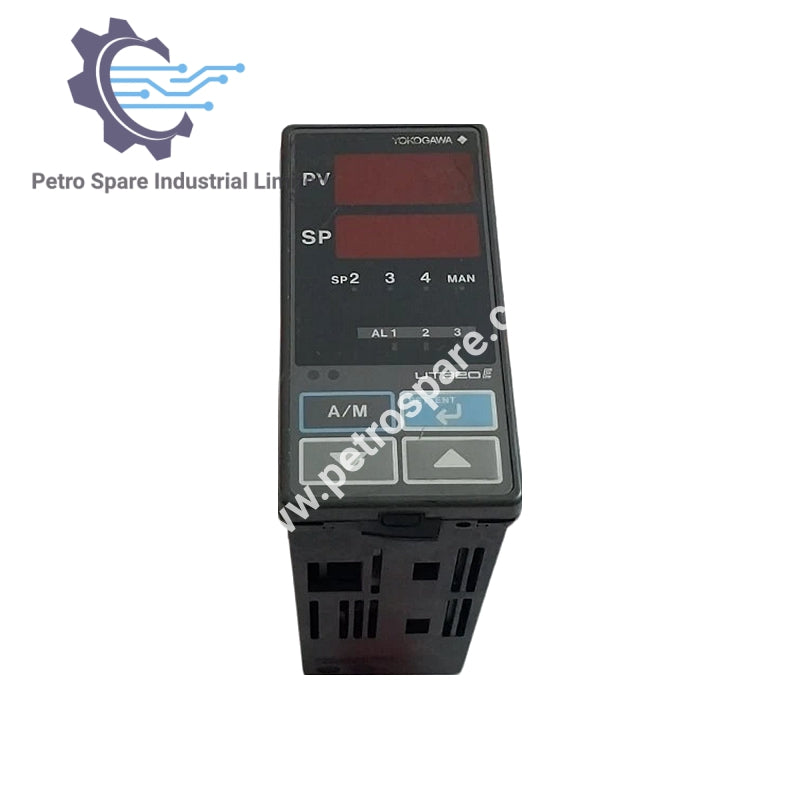

UT320-30

ภาพรวม

UT320-30 เป็นตัวควบคุมแสดงผลดิจิทัลของ Yokogawa ที่มีเอาต์พุตส่งต่อและแหล่งจ่ายไฟลูป (มาตรฐาน 15 V DC, ตัวเลือก 24 V DC) รองรับสัญญาณขาเข้าสากล, การตรวจจับการขาดวงจรขั้นสูง และการป้องกันสัญญาณรบกวนที่เชื่อถือได้สำหรับการควบคุมกระบวนการในอุตสาหกรรม

ข้อมูลประจำตัว

• รุ่น: UT320-30

• ประเภท: ตัวควบคุมแสดงผลดิจิทัล

• ประเภทมาตรฐาน: พร้อมแหล่งจ่ายไฟลูป 24 V DC (ประเภท: 3)

• ฟังก์ชันเสริม: ไม่มี (รหัส: 0)

สัญญาณขาเข้า PV

• จำนวนขาเข้า: 1 (ขา 11–12–13)

• ประเภทขาเข้า: สากล, เลือกได้ผ่านซอฟต์แวร์

• ช่วงเวลาการสุ่มตัวอย่าง: 250 ms

• การตรวจจับการขาดวงจร: TC, RTD, สัญญาณมาตรฐาน (0.4–2 V หรือ 1–5 V); เลือกได้ระหว่าง upscale, downscale หรือ ปิด

• กระแสไบแอส: 0.05 µA (ขา b ของ TC/RTD)

• กระแสการวัด (RTD): ~0.13 mA

• ความต้านทานขาเข้า: ≥ 1 MΩ (เทอร์โมคัปเปิล/mV), ~1 MΩ (แรงดัน DC)

• ความต้านทานแหล่งสัญญาณที่อนุญาต:

  • ≤ 250 Ω (อินพุต TC/mV), ผลกระทบ ≤ 0.1 µV/Ω

  • ≤ 2 kΩ (อินพุตแรงดัน DC), ผลกระทบ ~0.01 %/100 Ω

• ความต้านทานสายไฟที่อนุญาต (RTD):

  • สูงสุด 150 Ω/สาย (ความต้านทานเท่ากันระหว่างสามสาย)

  • 10 Ω/สาย สำหรับช่วง –150 ถึง 150 °C (ผลกระทบ: 0.1 °C/10 Ω)

• แรงดันไฟฟ้าอินพุตที่อนุญาต: ±10 V DC (TC/mV/RTD), ±20 V DC (แรงดัน DC)

• อัตราการป้องกันสัญญาณรบกวน: ≥ 40 dB (โหมดปกติ, 50/60 Hz), ≥ 120 dB (โหมดทั่วไป, 50/60 Hz)

• ข้อผิดพลาดการชดเชยจุดต่ออ้างอิง: ±1.0 °C (15–35 °C), ±1.5 °C (0–15 °C, 35–50 °C)

• มาตรฐานที่ใช้บังคับ: JIS, IEC, DIN (ITS-90) สำหรับ TC และ RTD

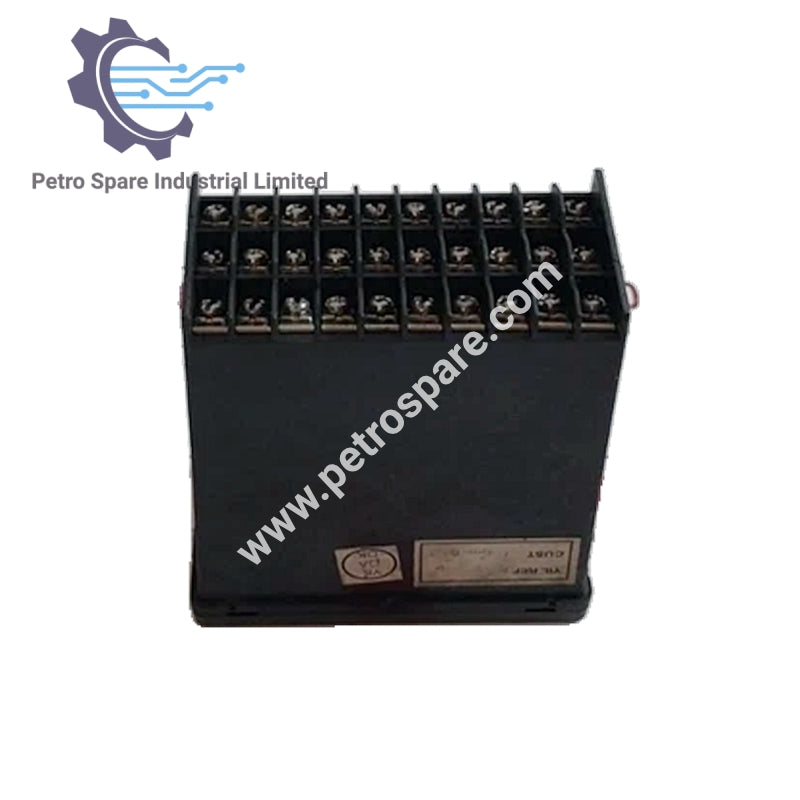

แหล่งจ่ายไฟวงจร

• ฟังก์ชัน: จ่ายพลังงานให้กับเครื่องส่งสัญญาณแบบสองสาย

• ขั้วต่อ:

  • 15 V DC: ขั้วต่อ 14–15

  • 24 V DC: ขั้วต่อ 21–22

• ข้อกำหนดตัวต้านทาน: 10–250 Ω ระหว่างตัวควบคุมและเครื่องส่งสัญญาณ (แปลงกระแสเป็นแรงดันสำหรับอินพุต PV)

• แรงดันไฟฟ้า:

  • 14.5–18.0 V DC, สูงสุด 21 mA (มีการป้องกันวงจรลัดวงจร)

  • 21.6–28.0 V DC, สูงสุด 30 mA (สำหรับรุ่นวงจร 24 V DC เท่านั้น)

• อุณหภูมิแวดล้อมที่ใช้งานได้ (รุ่นวงจร 24 V DC): 0–40 °C

---
