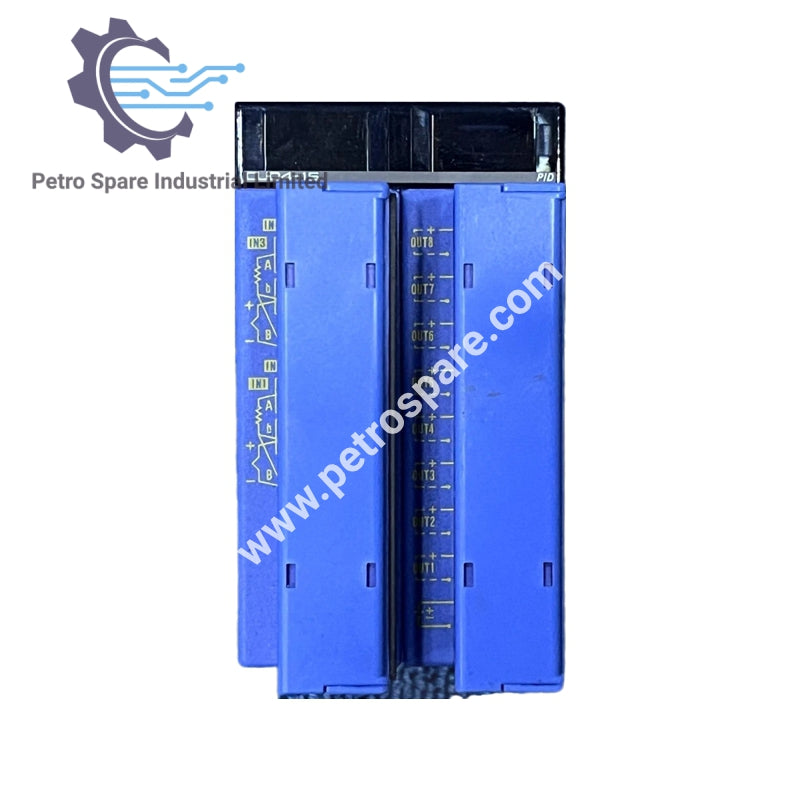

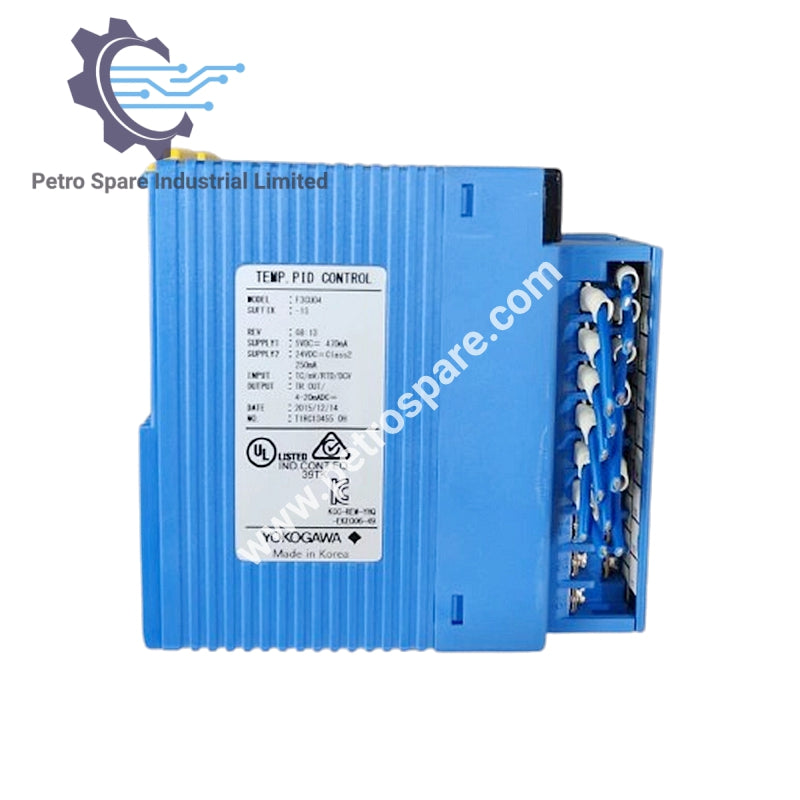

F3CU04-1S

ภาพรวม

• รุ่น: F3CU04-1S

• ผู้ผลิต: Yokogawa

• ประเภท: โมดูลควบคุมอุณหภูมิและ PID

• การใช้งาน: ให้การควบคุมอุณหภูมิหลายวงจรพร้อมฟังก์ชัน PID สำหรับระบบ FA-M3

ข้อกำหนดการควบคุม

• จำนวนวงจร: 4

• ประเภทอินพุต/เอาต์พุต: อินพุตและเอาต์พุตสากล (โอเพ่นคอลเลกเตอร์, เอาต์พุตต่อเนื่อง 4–20 mA)

• ขนาดโมดูล: ช่องคู่

ข้อกำหนดการแยกวงจร

• ระหว่างขั้วอินพุตกับวงจรภายใน: แยกวงจร

• ระหว่างขั้วเอาต์พุตกับวงจรภายใน: แยกวงจรด้วยโฟโตคัปเปลอร์และหม้อแปลง

• แรงดันทนทาน: ทดสอบที่ 1500 โวลต์ กระแสสลับ เป็นเวลา 1 นาที

ข้อกำหนดสัญญาณเตือน

• ประเภทสัญญาณเตือน: 12 ประเภท (ค่าที่วัดได้เกินขีดบน, ต่ำกว่า ขีดล่าง, ค่าความคลาดเคลื่อนเกินขีดบน, ต่ำกว่าขีดล่าง, ค่าความคลาดเคลื่อนเกินขีดบน/ล่าง, อยู่ในขีดบน/ล่างของความคลาดเคลื่อน; ทั้งหมดมีหรือไม่มีการหน่วงเวลา)

• จำนวนเอาต์พุตสัญญาณเตือน: 4 ต่อวงจร (รีเลย์อินพุต 2 ตัวสำหรับสัญญาณเตือน 1 และ 2 ต่อวงจร)

• ฟังก์ชันหน่วงเวลาเปิดสัญญาณเตือน: มี

สภาพการใช้งาน

• เวลาทำความร้อนก่อนใช้งาน: อย่างน้อย 30 นาที

• อัตราการเปลี่ยนแปลงอุณหภูมิรอบข้างสูงสุดที่ยอมรับได้: สูงสุด 10 องศาเซลเซียสต่อชั่วโมง

• ตำแหน่งติดตั้ง: ห้ามติดตั้งในแนวนอนหรือคว่ำ; ช่องระบายอากาศด้านบนและล่างต้องเปิด

ข้อกำหนดทางกล

• การเชื่อมต่อนอก: บล็อกเทอร์มินัล 18 จุด จำนวนสองชุด พร้อมสกรู M3.5

• ขนาด (ก × ส × ล): 58 × 100 × 106.1 มิลลิเมตร

• น้ำหนัก: 350 กรัม

ข้อกำหนดทางไฟฟ้า

• การใช้กระแสไฟฟ้า: 470 มิลลิแอมแปร์ (5 โวลต์ กระแสตรง)

---
