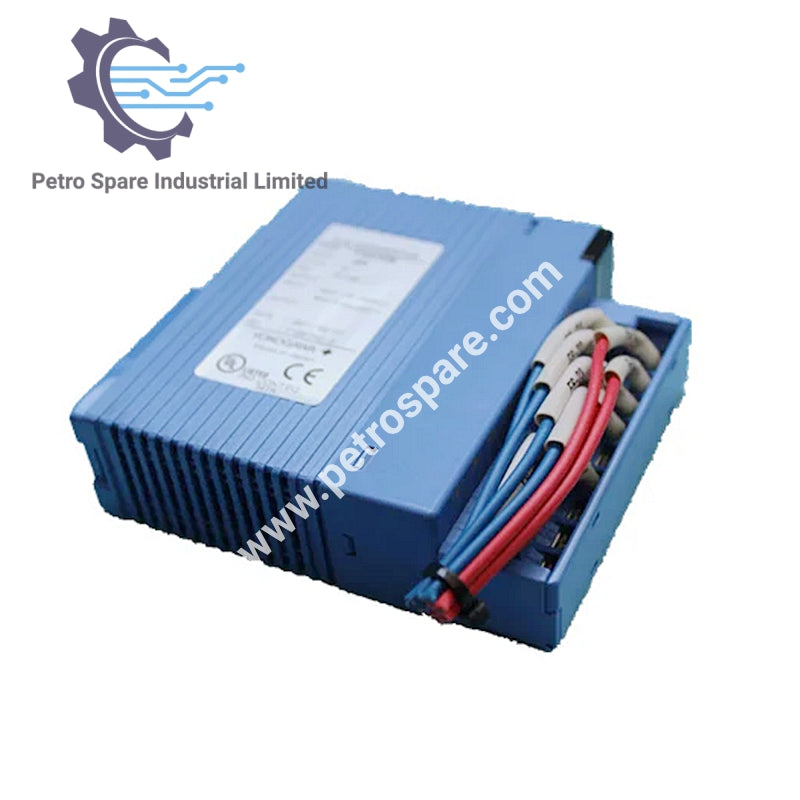

F3AD08-5V

คำอธิบาย

F3AD08-5V เป็นโมดูลอินพุตแอนะล็อกของ Yokogawa ที่ออกแบบมาสำหรับการวัดสัญญาณแรงดันไฟฟ้าพร้อมการแยกโฟโตคัปปลอร์

การระบุ

• หมายเลขชิ้นส่วน: F3AD08-5V

• ประเภท: โมดูลขาเข้าแอนะล็อก

ลักษณะอินพุต

• จำนวนอินพุต: 8 อินพุตแบบดิฟเฟอเรนเชียล

• ระดับสูงสุดสัมบูรณ์: –18 V DC หรือ –25 mA DC สูงสุด

• ช่วงสัญญาณขาเข้า:

  • 0 ถึง 5 V DC (–0.25 ถึง 5.25 V DC)

  • 1 ถึง 5 V DC (–0.25 ถึง 5.25 V DC)

  • –10 ถึง 10 V DC (–11.0 ถึง 11.0 V DC)

  • 0 ถึง 10 V DC (–0.5 ถึง 10.5 V DC)

• รอบการแปลง: 1 ms × (จำนวนอินพุต) → 8 ms ต่อรอบเมื่อช่องทั้งหมดทำงาน

• แรงดันโหมดร่วมที่อนุญาตได้:

  • ±6 V DC สูงสุด (0–5 V DC, 1–5 V DC, 0–20 mA DC, 4–20 mA DC)

  • ±1 V DC สูงสุด (–10 ถึง 10 V DC, 0 ถึง 10 V DC)

คุณสมบัติ

• การตรวจจับอินพุตเกินช่วง: รองรับ

ข้อกำหนดพลังงาน

• การใช้กระแสไฟ: 210 mA (5 V DC)

ลักษณะทางกล

• การเชื่อมต่อภายนอก: เทอร์มินอลบล็อก 18 จุด, สกรู M3.5

• ขนาด: 28.9 (กว้าง) × 100 (สูง) × 106.1 (ลึก) มม.

• น้ำหนัก: 200 กรัม

---
