F3AD04-0N

คำอธิบาย

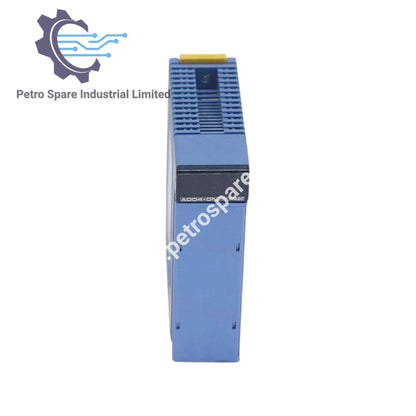

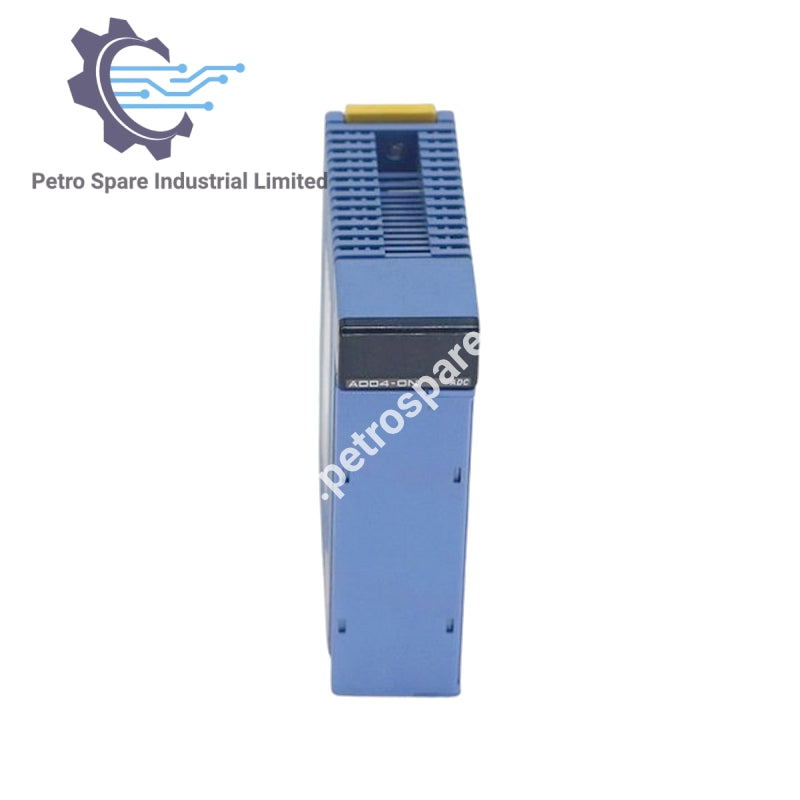

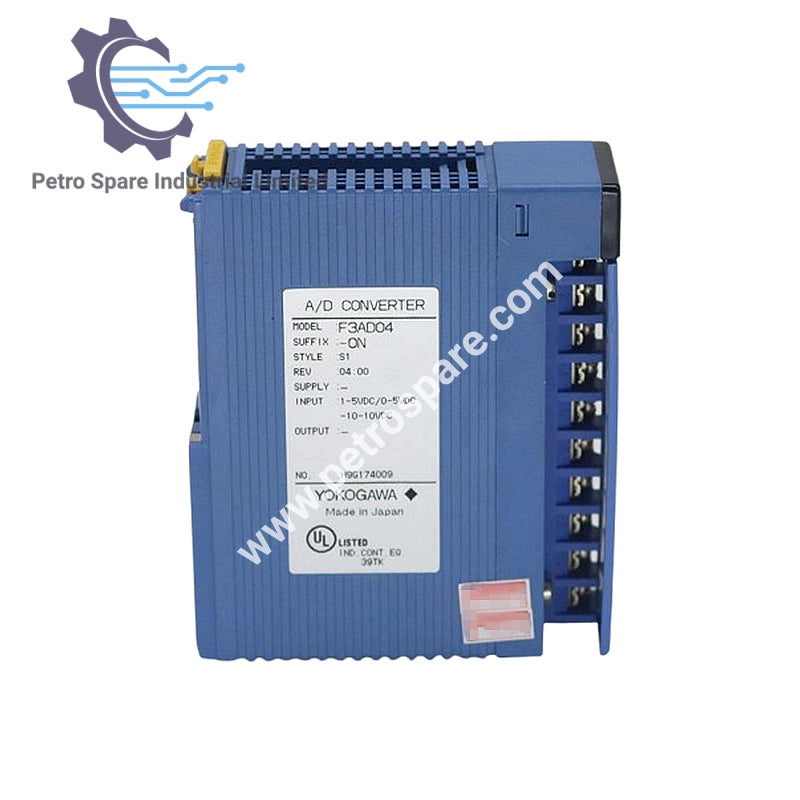

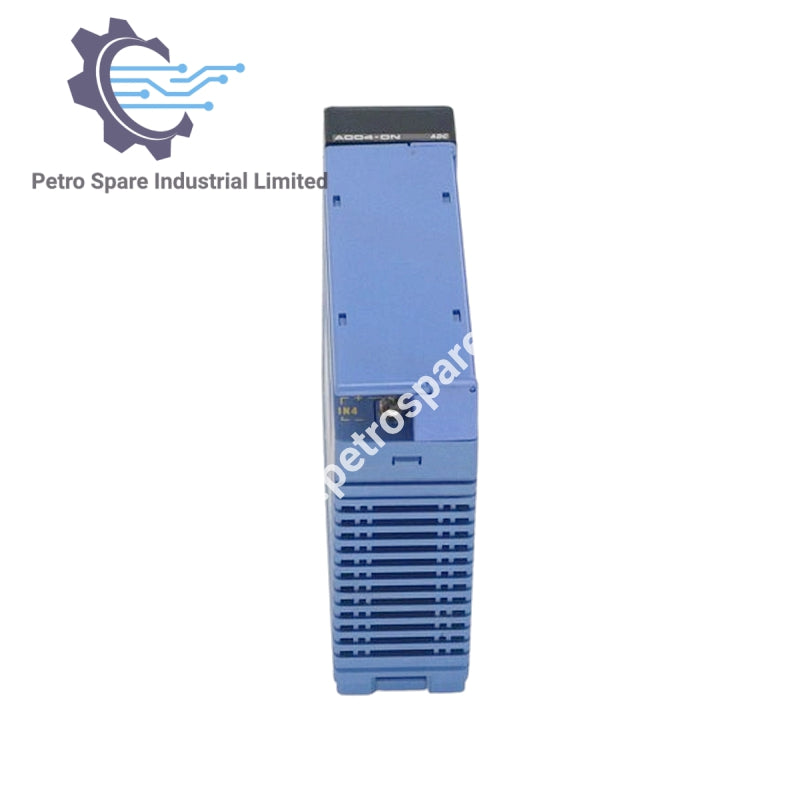

F3AD04-0N เป็นโมดูลอินพุตอนาล็อกของ Yokogawa ที่ออกแบบมาสำหรับการวัดสัญญาณแรงดันไฟฟ้าพร้อมการแยกโฟโตคัปเปลอร์

การระบุ

• หมายเลขชิ้นส่วน: F3AD04-0N

• ประเภท: โมดูลขาเข้าแอนะล็อก

ลักษณะอินพุต

• จำนวนอินพุต: 4

• แรงดันไฟฟ้าสูงสุดที่กำหนดโดยสมบูรณ์: 18 V DC สูงสุด / 18 V DC ต่ำสุด

• ช่วงสัญญาณขาเข้า:

  • 0 ถึง 5 V DC (–0.25 ถึง 5.25 V DC)

  • 1 ถึง 5 V DC (–0.25 ถึง 5.25 V DC)

  • –10 ถึง 10 V DC (–11.0 ถึง 11.0 V DC)

• ความต้านทานอินพุต: 1 MΩ

• ระยะเวลาการแปลง: 1 ms × (จำนวนจุดอินพุต)

การแยกวงจร

• วิธีการ: การแยกวงจรด้วยโฟโตคัปเปลอร์ (ข้ามขั้วต่ออินพุตและวงจรภายใน)

• ข้ามขั้วต่ออินพุต: ไม่แยกวงจร, สายลบใช้ร่วมกัน

• แรงดันทนทาน: 500 V DC เป็นเวลา 1 นาที

ความแม่นยำ & ความละเอียด

• ความละเอียด (A/D 12 บิต):

  • 0–5 V และ 1–5 V DC: 1.4 mV

  • –10 ถึง 10 V DC: 5.7 mV

• ความแม่นยำโดยรวม:

  • ที่ 23 ±2 °C: ±0.2% (เต็มสเกล)

  • ที่ 0–55 °C: ±0.5% (เต็มสเกล)

การประมวลผลสัญญาณ

• การปรับสเกล: ปรับขีดจำกัดบน/ล่างได้ระหว่าง –20,000 ถึง 20,000

• ฟิลเตอร์: เปิดหรือปิดช่องสัญญาณแต่ละช่องแยกกัน

ข้อกำหนดพลังงาน

• การใช้กระแสไฟ: 210 mA (5 V DC)

ลักษณะทางกล

• การเชื่อมต่อภายนอก: เทอร์มินอลบล็อก 10 จุด, สกรู M3.5

• ขนาด: 28.9 (กว้าง) × 100 (สูง) × 83.2 (ลึก) mm

• น้ำหนัก: 170 g

---
