ADV859-P00

ภาพรวม

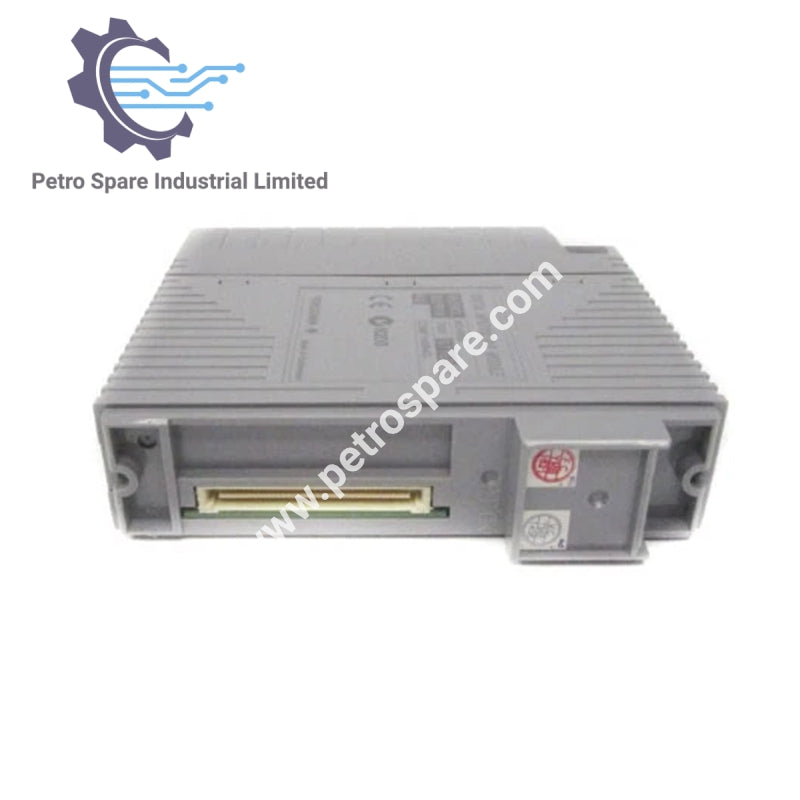

ADV859-P00 คือโมดูล I/O ดิจิทัลของ Yokogawa สำหรับระบบ Compatible ST2 ซึ่งมีช่องอินพุตแบบแยกวงจร 16 ช่องและช่องเอาต์พุตแบบแยกวงจร 16 ช่อง รองรับฟังก์ชันความกว้างพัลส์และเอาต์พุตแบบแปรผันตามเวลา

ส่วนต่อท้าย รหัส

• -P: พร้อมฟังก์ชันความกว้างพัลส์ / ฟังก์ชันเอาต์พุตแบบแปรผันตามเวลา

• 0: เป็น 0 เสมอ

• 0: ประเภทพื้นฐาน

I/O การกำหนดค่า

• ช่อง: อินพุตดิจิทัล 16 ช่อง, เอาต์พุตดิจิทัล 16 ช่อง

• การแยกวงจร: แยกวงจรทุกช่อง

อินพุต ข้อมูลจำเพาะ

• อินพุตหน้าสัมผัส:

  • สัญญาณ OFF: ≥ 100 kΩ

  • สัญญาณ ON: ≤ 200 Ω

  • กระแสต่ำสุด (หน้าสัมผัสลัดวงจร): 1.25 mA

• อินพุตแรงดันไฟฟ้า:

  • สัญญาณ OFF: 4.5–25 V DC

  • สัญญาณ ON: ±1 V DC, ≤ 200 Ω

• พิกัดหน้าสัมผัสอินพุต: ≥ 5 V DC, 20 mA

• ฟังก์ชันอินพุตปุ่มกด: ไม่รองรับ

• เวลาตอบสนอง: 8 มิลลิวินาที (อินพุตสถานะ)

เอาต์พุต ข้อมูลจำเพาะ

• ประเภทสัญญาณ: หน้าสัมผัสทรานซิสเตอร์

• พิกัดหน้าสัมผัส: 30 V DC, 100 mA (โหลดเหนี่ยวนำหรือโหลดความต้านทาน)

• เวลาตอบสนอง: ≤ 16 มิลลิวินาที

• ช่วงความกว้างพัลส์: 8 มิลลิวินาที ถึง 7200 วินาที

---
