ADV551-P13

ภาพรวม

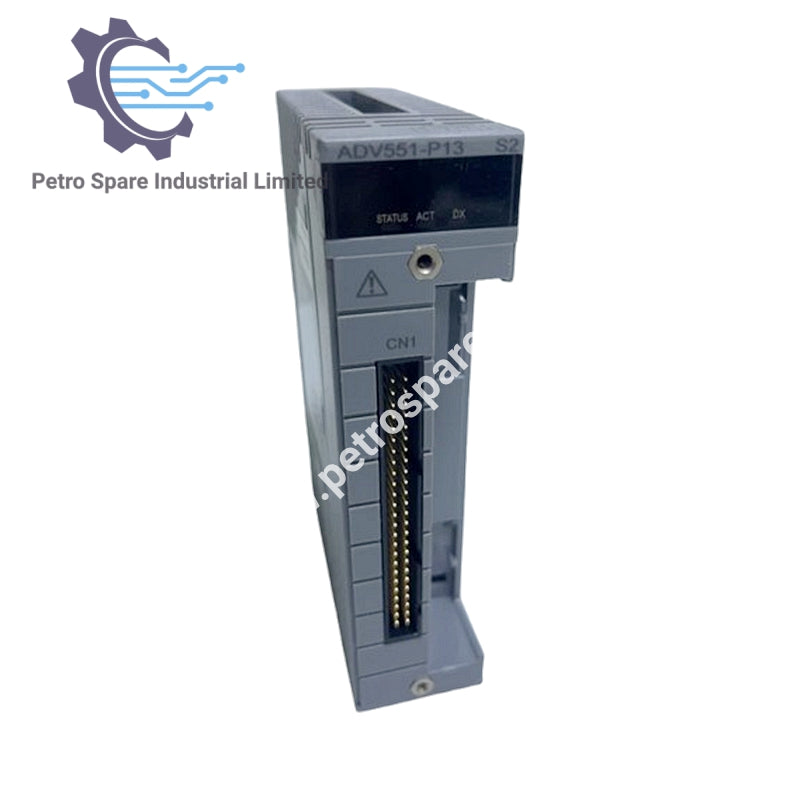

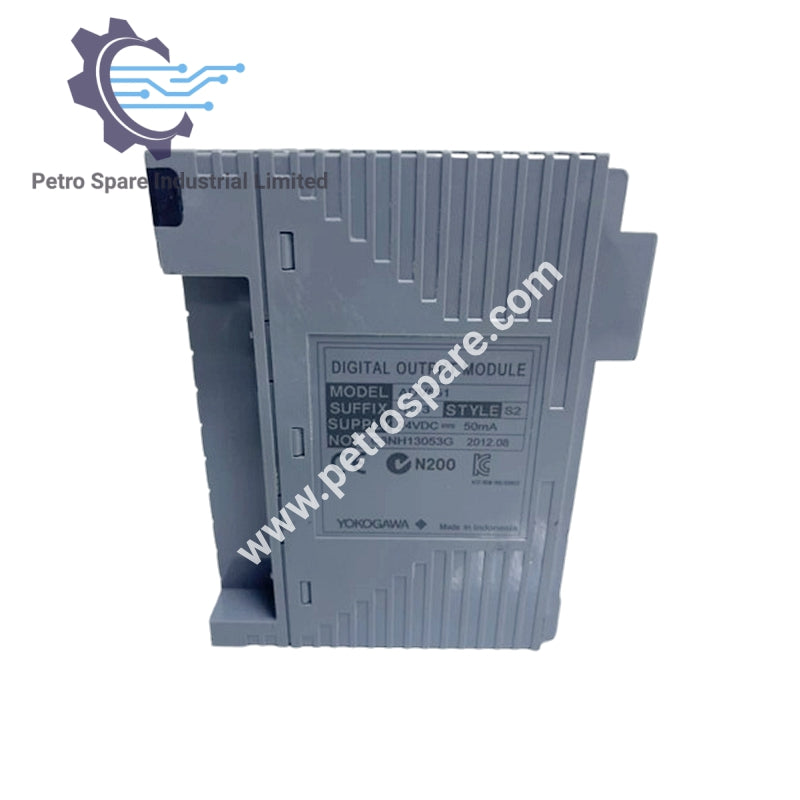

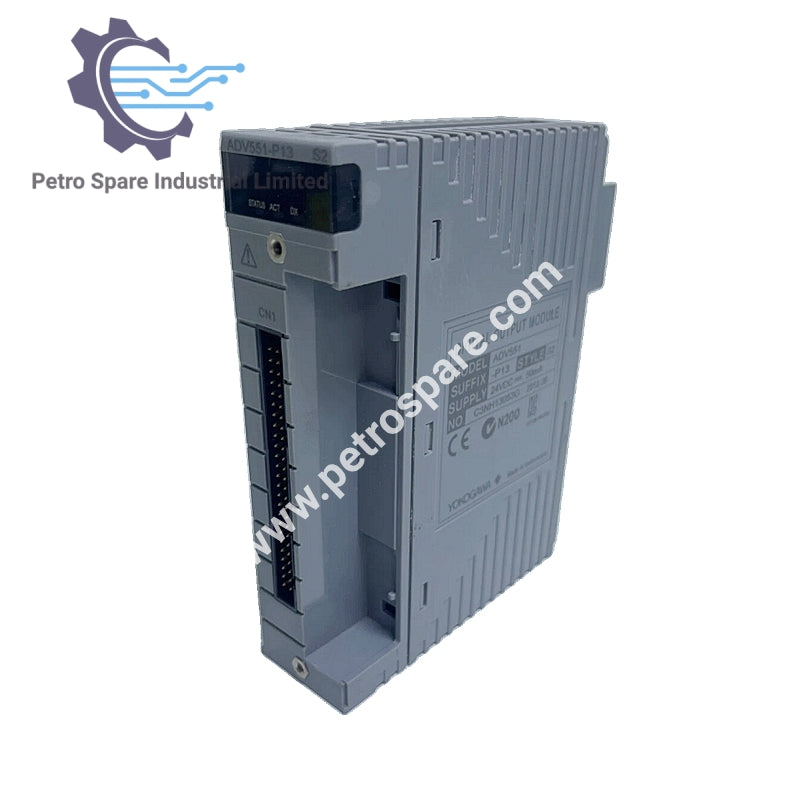

ADV551-P13 คือโมดูลเอาต์พุตดิจิทัลของ Yokogawa สำหรับระบบ Compatible ST2 มาพร้อมช่องเอาต์พุตแบบแยกอิสระ 32 ช่อง รองรับการทำงานที่ 24 V DC

การกำหนดค่าเอาต์พุต

• จำนวนช่อง: เอาต์พุตดิจิทัล 32 ช่อง

• รูปแบบเอาต์พุต: แบบซิงก์กระแส

• แรงดันไฟฟ้าที่ใช้ตามพิกัด: 24 V DC

• แรงดันโหลด: 24 V DC, 50 mA

• ช่วงแรงดันแหล่งจ่ายไฟภายนอก: 20.4 … 26.4 V DC

คุณลักษณะทางไฟฟ้า

• แรงดันเอาต์พุตสูงสุดขณะเปิด: 2 V DC

• กระแสรั่วไหล (สถานะปิด): ≤ 0.1 mA

• กระแสโหลดสูงสุด: 100 mA ต่อช่อง (ที่ 26.4 V DC)

ประสิทธิภาพ

• เวลาตอบสนอง (เอาต์พุตสถานะ): ≤ 3 ms

• เวลาตอบสนอง (เอาต์พุตสถานะและพัลส์แบบผสม): ≤ 10 ms

• ช่วงความกว้างพัลส์: 8 ms … 7200 s

• ความละเอียดความกว้างพัลส์: 8 ms (โดยมีเวลาหน่วงเปิด/ปิดสูงสุด 1 ms)

---
