6GK7343-2AH11-0XA0

ภาพรวมผลิตภัณฑ์

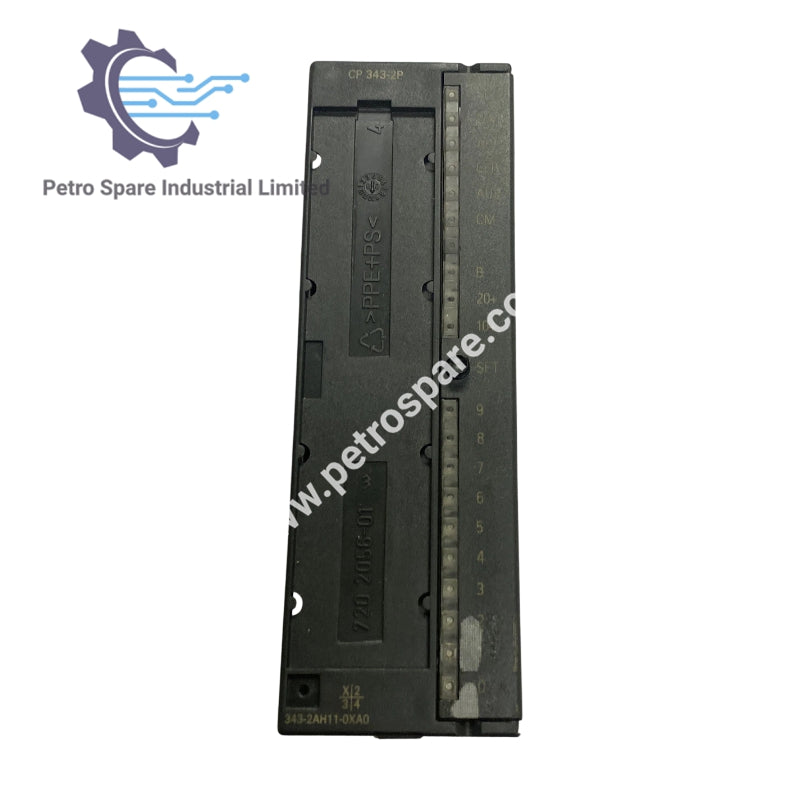

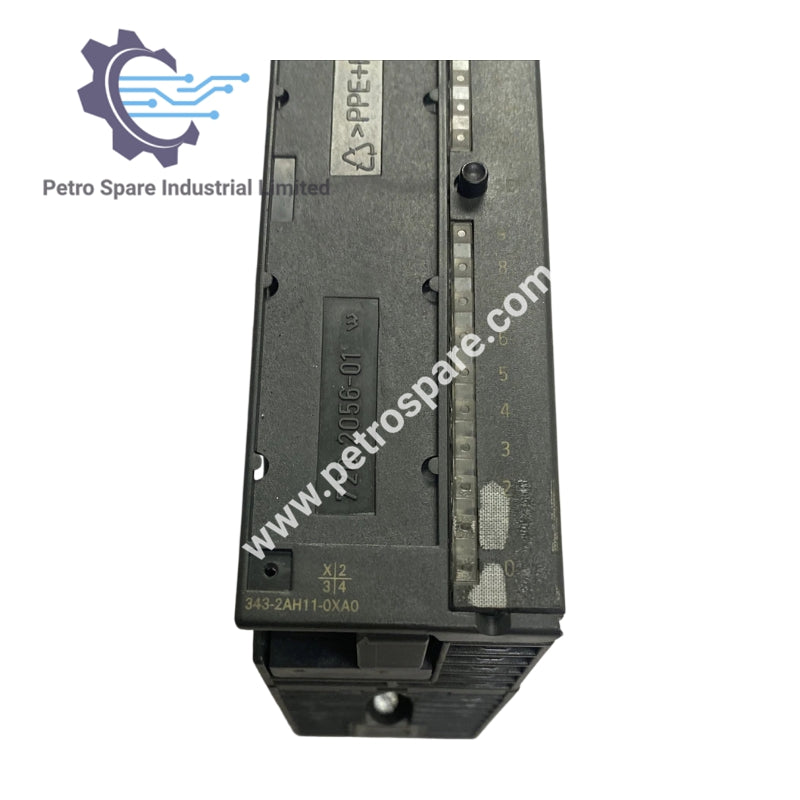

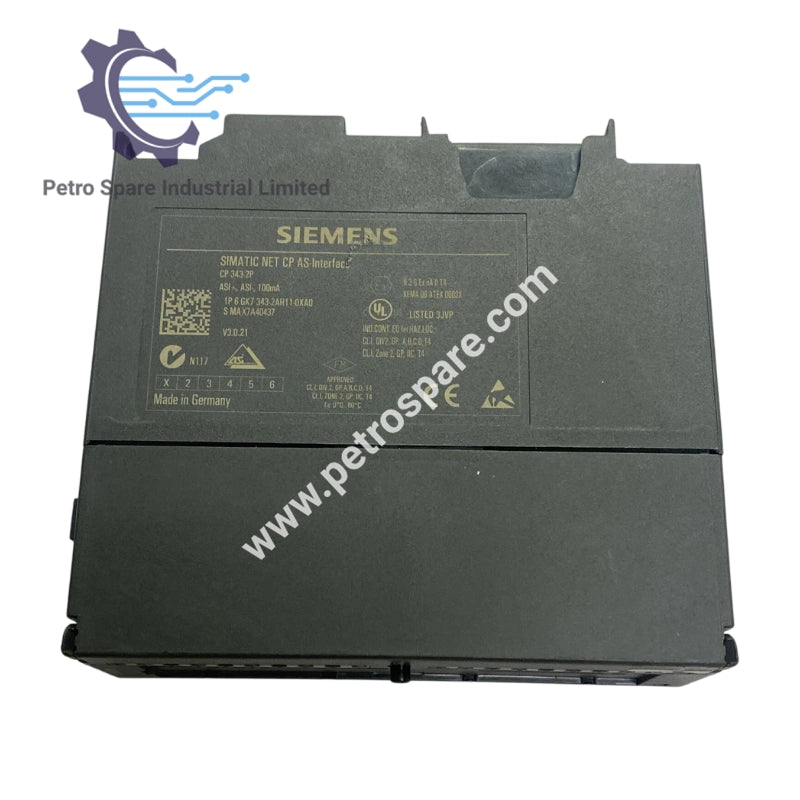

6GK7343-2AH11-0XA0 CP 343-2P เป็น AS-Interface Master ที่ใช้สำหรับเชื่อมต่อ SIMATIC S7-300 และ ET 200M กับเครือข่าย AS-Interface

ข้อมูลทางเทคนิค

• ระดับการป้องกัน: IP20
• การเชื่อมต่อไฟฟ้า: ขั้วต่อด้านหน้าของ S7-300, 20 พิน
• แหล่งจ่ายไฟ: ผ่านบัสแบ็คเพลน

อินพุต / เอาต์พุต

• อินพุตสูงสุด (AS-Interface): 496
• เอาต์พุตสูงสุด (AS-Interface): 496
• จำนวนทาส AS-i สูงสุด: 62
• เวลารอบบัส:
  • 31 ทาส: 5 มิลลิวินาที
  • 62 ทาส: 10 มิลลิวินาที
• การเข้าถึงดิจิทัล I/O: ผ่านภาพกระบวนการ/ที่อยู่รอบข้าง
• การเข้าถึงแอนะล็อก I/O: ผ่านการถ่ายโอนบันทึกข้อมูล

ข้อมูลทางกล

• ความกว้าง: 40 มม.
• ความสูง: 125 มม.
• ความลึก: 120 มม.
• วิธีการติดตั้ง: รางติดตั้ง S7
• รูปแบบโมดูล: ระบบโมดูลาร์ S7-300

สภาพแวดล้อม

• อุณหภูมิการทำงาน (รางแนวนอน): 0 … 60 °C
• อุณหภูมิการทำงาน (รางแนวตั้ง): 0 … 40 °C
• อุณหภูมิขนส่ง: -40 … +70 °C
• อุณหภูมิการเก็บรักษา: -40 … +70 °C
• ความชื้นสัมพัทธ์ที่ 25 °C: สูงสุด 95%
• ความสูงติดตั้งสูงสุด: 2,000 ม.

---
