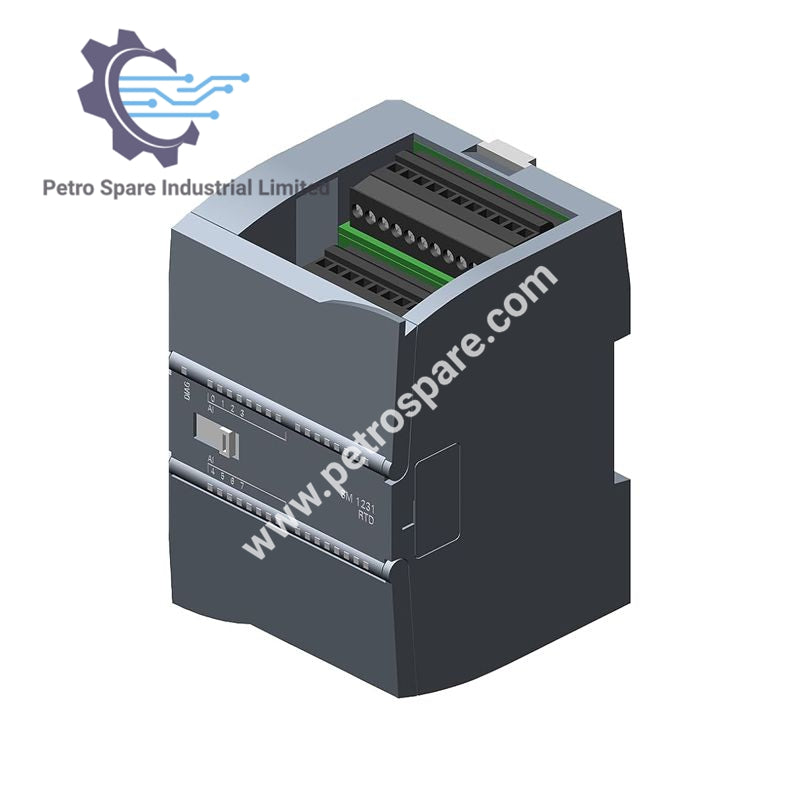

6ES7231-5PF32-0XB0

ภาพรวมผลิตภัณฑ์

โมดูล SM 1231 RTD, 8xAI ใช้สำหรับขาเข้าแบบแอนะล็อกกับเทอร์โมมิเตอร์ความต้านทาน

ข้อมูลทางเทคนิค

• แรงดันจ่าย: ค่าที่กำหนด 24 V DC

• กระแสขาเข้า: ปกติ 40 mA; จากบัสแบ็คเพลน 5 V DC, ปกติ 80 mA

• การสูญเสียพลังงาน: ปกติ 1.5 W

• จำนวนขาเข้าแบบแอนะล็อก: 8; สำหรับเทอร์โมมิเตอร์ความต้านทาน

• แรงดันขาเข้าที่อนุญาต (ขีดจำกัดการทำลาย): ±35 V

• หน่วยวัด: ปรับได้ระหว่าง °C และ °F

• ประเภทขาเข้า: เทอร์โมมิเตอร์ความต้านทาน

• เซ็นเซอร์ที่รองรับ: Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu100, LG-Ni1000

• ความต้านทานที่รองรับ: 150 Ω, 300 Ω, 600 Ω

• ความต้านทานขาเข้าตามประเภทเซ็นเซอร์:

• Cu10: 10 Ω

• Ni100: 100 Ω

• Ni1000: 1,000 Ω

• LG-Ni1000: 1,000 Ω

• Ni120: 120 Ω
