6ES7153-4AA01-0XB0

ภาพรวมสินค้า

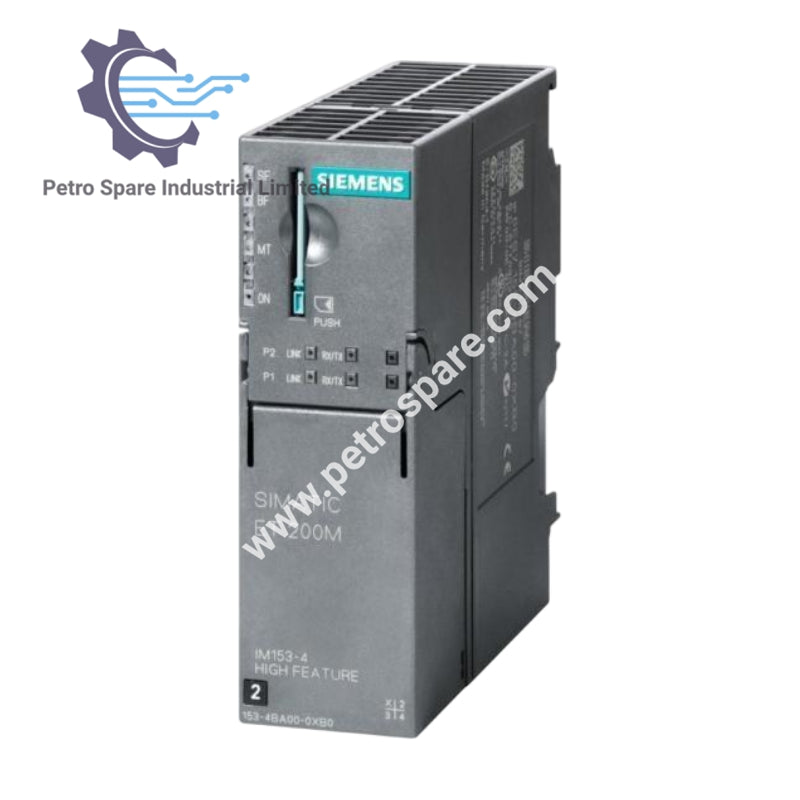

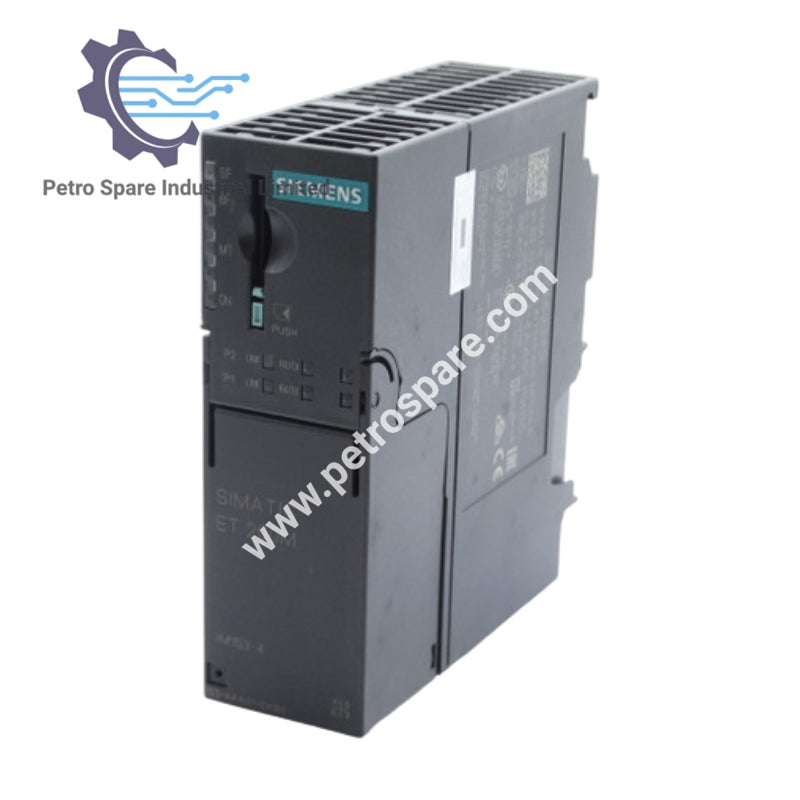

6ES7153-4AA01-0XB0 คือโมดูลอินเทอร์เฟซ SIMATIC DP ET 200M IM 153-4 PN IO รองรับโมดูล S7-300 ได้สูงสุด 12 โมดูล พร้อมการเชื่อมต่อ PROFINET IO การสื่อสารแบบเรียลไทม์แบบ isochronous (คลาส 1 และ 2) และฟังก์ชันที่ช่วยในการบำรุงรักษา เช่น การเปลี่ยนโมดูลโดยไม่ต้องใช้ PG และการทำงานโดยไม่ต้องใช้ MMC

ข้อมูลทางเทคนิค

แรงดันไฟฟ้า
ค่าที่กำหนด (DC): 24 V
ช่วงที่อนุญาต (DC): 20.4 V ถึง 28.8 V
คำแนะนำการป้องกันภายนอก: ฟิวส์ 2.5 A สำหรับการกำหนดค่าระบบอินเทอร์เฟซแบบซ้ำซ้อน

การสำรองไฟหลัก
เวลาพลังงานสำรองเมื่อไฟฟ้าขัดข้อง: 5 ms

กระแสไฟฟ้าขาเข้า
การใช้กระแสไฟสูงสุด: 600 mA ที่ 24 V DC
กระแสไฟกระชาก (โดยทั่วไป): 4 A
I²t: 0.09 A²·s

แรงดันไฟฟ้าขาออก
ค่าที่กำหนดของบัสแบ็คเพลน (DC): 5 V

กระแสไฟฟ้าขาออก
กระแสไฟสูงสุดของบัสแบ็คเพลน: 1.5 A

การสูญเสียพลังงาน
การสูญเสียพลังงานโดยทั่วไป: 6 W

พื้นที่ที่อยู่
ปริมาณที่อยู่ขาเข้า: 192 ไบต์
ปริมาณที่อยู่ขาออก: 192 ไบต์

การกำหนดค่าฮาร์ดแวร์
จำนวนโมดูลสูงสุดต่ออินเทอร์เฟซอุปกรณ์: 12

โปรโตคอล
โปรโตคอลบัส: PROFINET IO

การแยกวงจร
แรงดันทดสอบ: 500 V DC
การแยกศักย์: มี

การป้องกัน
ระดับการป้องกัน: IP20

สภาพแวดล้อม
ช่วงอุณหภูมิการทำงาน: 0 °C ถึง 60 °C
ความสูงติดตั้งสูงสุด: 2000 ม.

---
