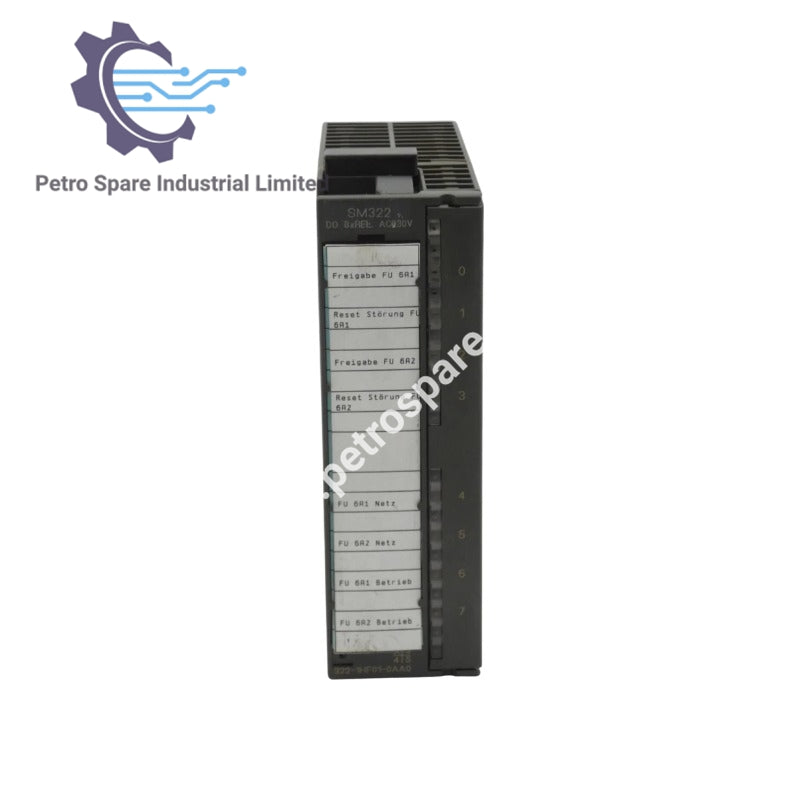

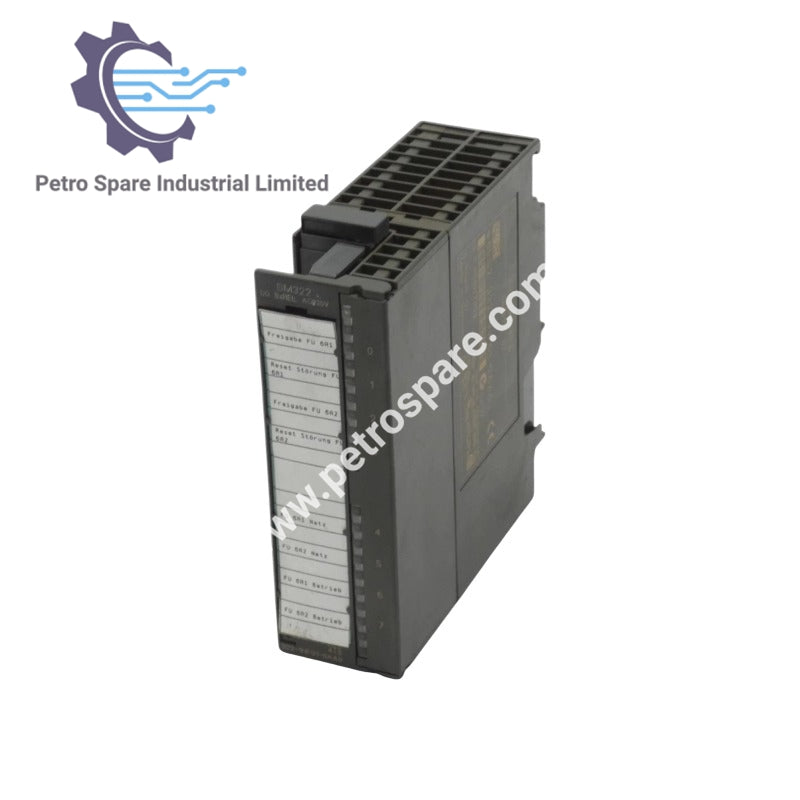

6ES7322-1HF01-0AA0

ข้อมูลจำเพาะทั่วไป

• ชื่อประเภทผลิตภัณฑ์: โมดูลเอาต์พุตดิจิทัล SM 322

• หมายเลขคำสั่งซื้อ: 6ES7322-1HF01-0AA0

• ตระกูล: SIMATIC S7-300

• คำอธิบาย: แยกทางแสง, เอาต์พุตดิจิทัล 8 ช่อง (รีเลย์), 1 x 20 พิน, 24V DC, 2A หรือ 230V AC, 2A

• น้ำหนัก: ประมาณ 190 กรัม

แรงดันไฟฟ้า

• แรงดันโหลด L+ ค่าที่กำหนด (DC): 24 V

กระแสไฟขาเข้า

• จากแรงดันไฟฟ้า L+ สูงสุด: 160 mA

• จากบัสแบ็คเพลน 5 V DC สูงสุด: 40 mA

การสูญเสียพลังงาน

• การสูญเสียพลังงาน โดยทั่วไป: 3.2 W

เอาต์พุตดิจิทัล – ทั่วไป

• จำนวนเอาต์พุตดิจิทัล: 8 (รีเลย์)

• ความสามารถในการสวิตช์โหลดหลอดไฟ สูงสุด: 50 W

เอาต์พุตดิจิทัล – ค่ากระแสไฟ

• กระแสขาออกสำหรับสัญญาณ "1" ค่าที่กำหนด: 2 A

• กระแสขาออกสำหรับสัญญาณ "1" กระแสโหลดขั้นต่ำ: 5 mA

วิธีการเชื่อมต่อ

• ตัวเชื่อมต่อด้านหน้าที่ต้องการ: 20 พิน

ขนาดทางกายภาพ

• ความกว้าง: 40 มม.

• ความสูง: 125 มม.

• ความลึก: 120 มม.

---
