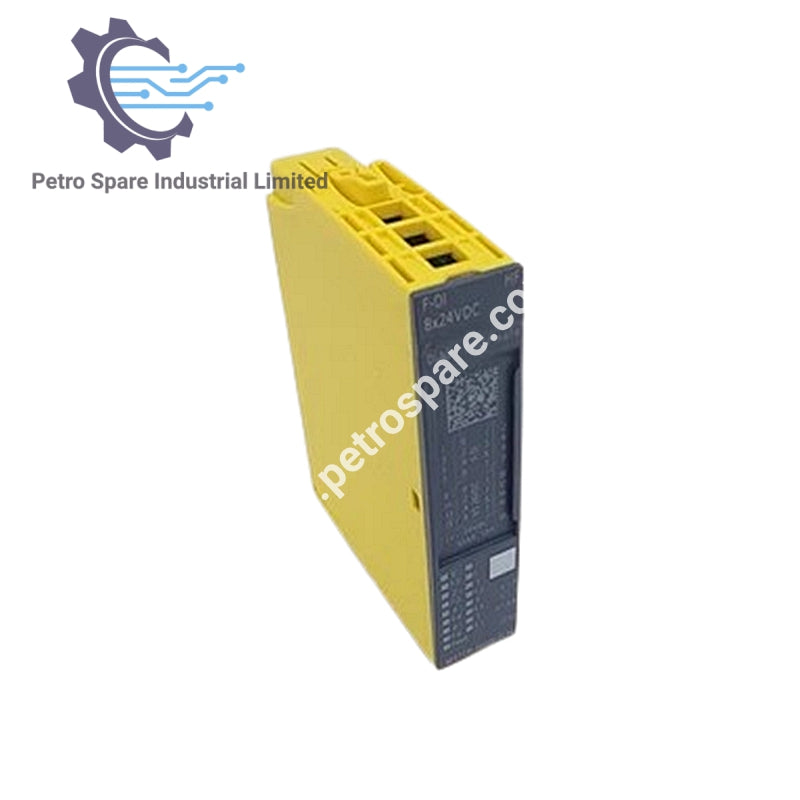

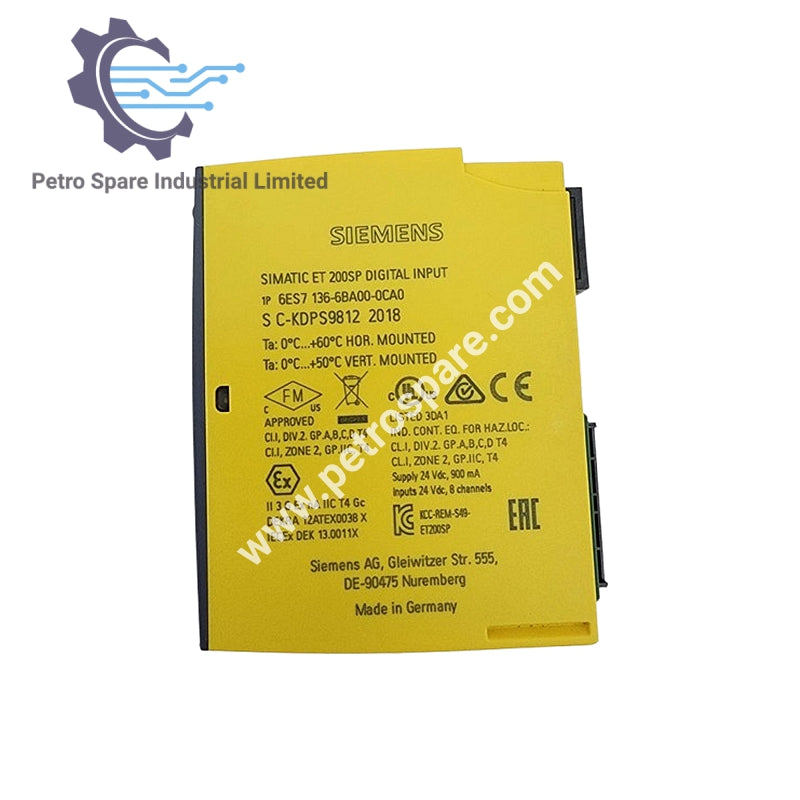

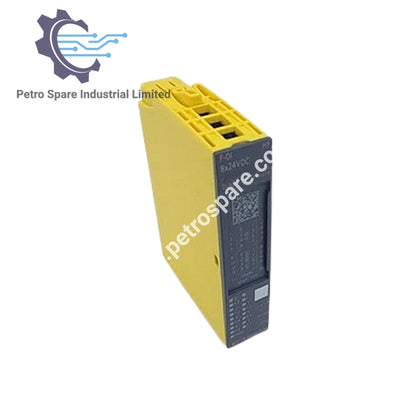

6ES7136-6BA00-0CA0

ภาพรวม

• รุ่น: 6ES7136-6BA00-0CA0

• ประเภท: โมดูลอิเล็กทรอนิกส์ (ET 200SP, F‑DI 8×24 V DC HF)

• การใช้งาน: โมดูลอินพุตดิจิทัลความปลอดภัยสำหรับระบบ ET 200SP รองรับสูงสุด PL E (ISO 13849‑1) / SIL3 (IEC 61508)

ข้อมูลทั่วไป

• ชื่อประเภทผลิตภัณฑ์: F‑DI 8×24 V DC HF

• ยูนิตฐานที่ใช้ได้: BU ประเภท A0

• ฟังก์ชัน: ข้อมูล I&M (I&M0 ถึง I&M3)

• เครื่องมือวิศวกรรม:

  • STEP 7 TIA Portal (ตั้งแต่ V12)

  • STEP 7 (ตั้งแต่ V5.5 SP3)

  • PROFINET (GSD V2.31)

ลักษณะทางไฟฟ้า

• แรงดันไฟฟ้า (DC): 24 V กำหนด

• ช่วงที่อนุญาต: 20.4 … 28.8 V DC

• ป้องกันขั้วกลับ: มี

• กระแสอินพุต:

  • 75 mA (กำหนด, ไม่มีโหลด)

  • สูงสุด 21 mA (จากบัสแบ็คเพลน)

• พลังงานที่มีจากบัสแบ็คเพลน: 70 mW

• การสูญเสียพลังงาน: 4 W (โดยทั่วไป)

แหล่งจ่ายเอนโค้ดเดอร์

• จำนวนเอาต์พุต: 8

• การป้องกันวงจรลัด: มี (อิเล็กทรอนิกส์, เกณฑ์ 0.7 … 1.8 A)

• กระแสเอาต์พุต:

  • สูงสุด 0.3 A ต่อช่อง (สูงสุด 60 °C)

  • สูงสุด 800 mA รวม (สำหรับเอนโค้ดเดอร์ทั้งหมด)

• แรงดันไฟฟ้า: 24 V DC (ขั้นต่ำ L+ –1.5 V)

พื้นที่ที่อยู่

• อินพุต: 6 ไบต์

• เอาต์พุต: 4 ไบต์

ข้อมูลจำเพาะทางกล

• ความกว้าง: 1.5 ซม.

• ความสูง: 7.3 ซม.

• ความลึก: 5.8 ซม.

• น้ำหนัก: 0.049 กก.

---
