TM3DQ16TK

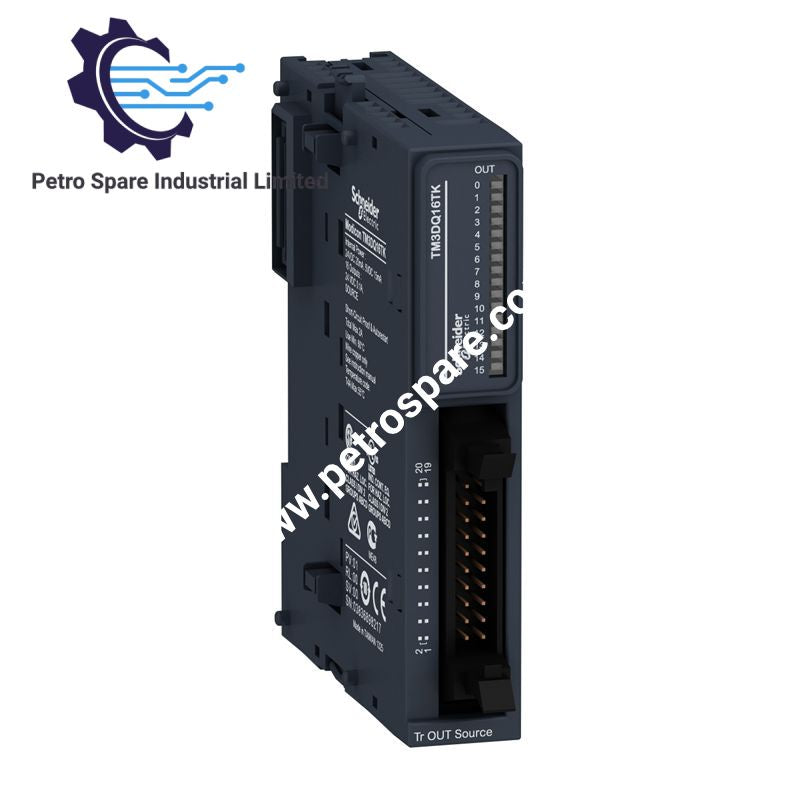

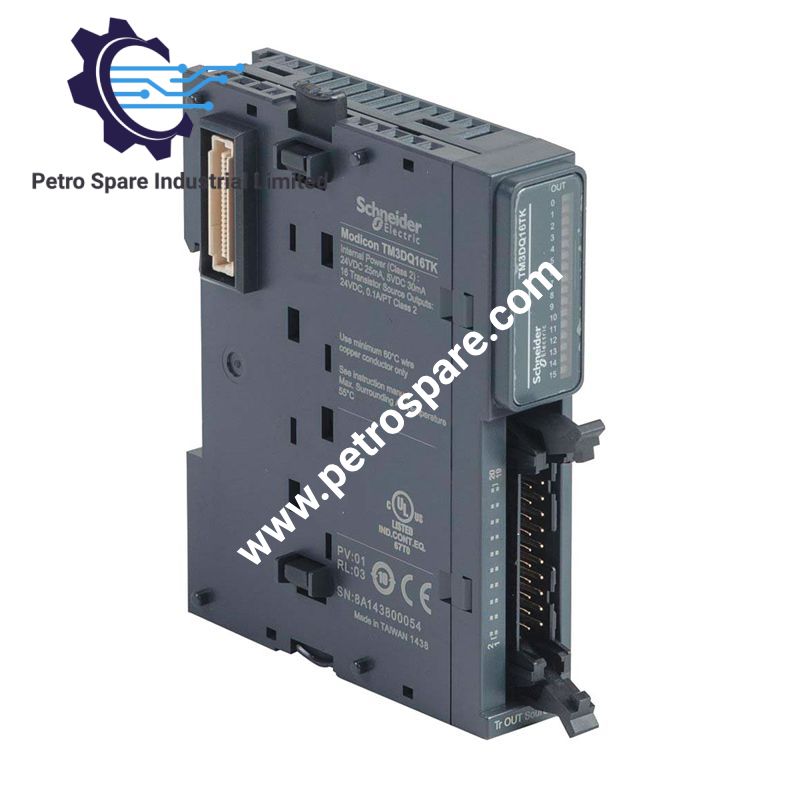

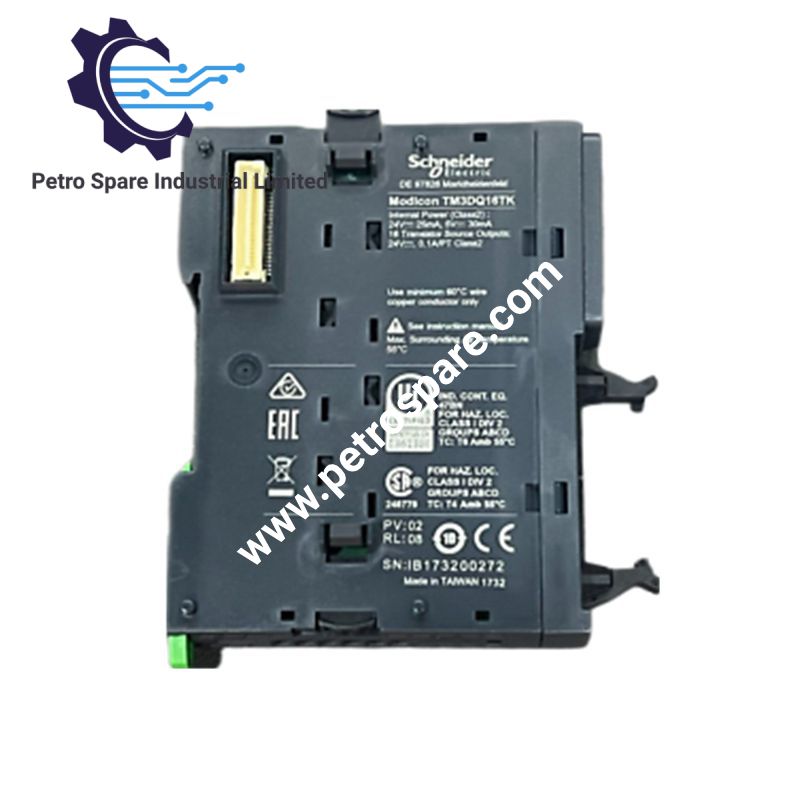

Schneider Electric TM3DQ16TK หรือที่มีการระบุในแค็ตตาล็อกว่าเป็นโมดูลเอาต์พุตดิจิทัล TM3DQ16TK มีเอาต์พุตทรานซิสเตอร์แบบลอจิกบวก PNP จำนวน 16 ช่อง สำหรับควบคุมสัญญาณ 24 VDC ในระบบ I/O ขยาย Modicon TM3 โดยเชื่อมต่อกับคอนโทรลเลอร์ลอจิก Modicon M221, M241, M251 และ M262 ที่รองรับผ่านบัสขยาย และใช้คอนเน็กเตอร์ HE-10 สำหรับการเดินสายเอาต์พุต แต่ละช่องเอาต์พุตมี LED แสดงสถานะสีเขียวสำหรับการตรวจสอบเฉพาะจุด

ข้อมูลจำเพาะฮาร์ดแวร์

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่น	TM3DQ16TK
แบรนด์	Schneider Electric
ซีรีส์ผลิตภัณฑ์	Modicon TM3
ประเภทผลิตภัณฑ์	โมดูลเอาต์พุตดิจิทัล
ประเทศต้นกำเนิด	ไต้หวัน (TW)
จำนวนเอาต์พุต	เอาต์พุตทรานซิสเตอร์ 16 ช่อง
ลอจิกเอาต์พุต	ลอจิกบวก (PNP/ซอร์ส)
แรงดันเอาต์พุต	24 VDC
กระแสเอาต์พุต	100 mA ต่อเอาต์พุตทรานซิสเตอร์
เวลาตอบสนองเอาต์พุตสูงสุด	450 us เปิด / 450 us ปิด
กระแสรั่วไหลสูงสุด	0.1 mA
แรงดันตกคร่อมสูงสุด	น้อยกว่า 0.4 V
การใช้กระแสบัสภายใน	20 mA ที่ 5 VDC; 10 mA ที่ 24 VDC (ค่าการทำงานที่ระบุ)
การแยกระหว่างเอาต์พุตกับลอจิกภายใน	500 VAC
การแยกระหว่างเอาต์พุตกับแหล่งจ่าย	1500 VAC
การแยกระหว่างช่องกับบัส	500 VAC
การเชื่อมต่อทางไฟฟ้า	คอนเน็กเตอร์ HE-10
ความยาวสายเอาต์พุตสูงสุด	5 m, สายไม่มีชีลด์
การส่งสัญญาณเฉพาะจุด	LED สีเขียวหนึ่งดวงต่อช่อง
ขนาด (กว้าง x ลึก x สูง)	21.4 x 81.3 x 90 mm
น้ำหนัก	0.72 kg
อุณหภูมิขณะทำงาน	-10 ถึง 55 deg C ในแนวนอน; -10 ถึง 35 deg C ในแนวตั้ง
อุณหภูมิขณะจัดเก็บ	-25 ถึง 70 deg C
ความชื้นสัมพัทธ์	10-95%, ไม่ควบแน่น
ระดับการป้องกัน	IP20
การติดตั้ง	ราง DIN TH35-15 / TH35-7.5 หรือการติดตั้งบนแผงด้วยชุดอุปกรณ์ยึด
คอนโทรลเลอร์ที่รองรับ	Modicon M221, M241, M251, M262
มาตรฐาน	IEC 61131-2
การรับรอง	CE, cULus, UKCA, RCM, EAC, cULus HazLoc
GTIN	3606480611506
คาร์บอนฟุตพรินต์ตลอดวงจรชีวิต	61 kg CO2 eq.

คุณลักษณะเอาต์พุตทรานซิสเตอร์ PNP

TM3DQ16TK สวิตช์สัญญาณภาคสนาม 24 VDC โดยใช้เอาต์พุตทรานซิสเตอร์แบบซอร์สจำนวน 16 ช่อง แต่ละช่องรองรับกระแสเอาต์พุตสูงสุด 100 mA โดยมีเวลาตอบสนองเปิด/ปิดสูงสุด 450 us กระแสรั่วไหลสูงสุดคือ 0.1 mA และแรงดันตกคร่อมเอาต์พุตสูงสุดน้อยกว่า 0.4 V

คอนเน็กเตอร์เอาต์พุต HE-10 เป็นอินเทอร์เฟซทางไฟฟ้าสำหรับเชื่อมต่ออุปกรณ์ภาคสนาม ความยาวสายเอาต์พุตไม่มีชีลด์สูงสุดที่ระบุคือ 5 m การใช้งานต้องอยู่ภายในพิกัดกระแสต่อช่องและการกำหนดค่าลอจิกเอาต์พุตของคอนโทรลเลอร์

โมดูลนี้ใช้บัสขยาย Modicon TM3 เพื่อแลกเปลี่ยนข้อมูลและรับไฟเลี้ยงภายใน กลไกประกอบแบบอินเตอร์ล็อกช่วยรองรับการติดตั้งทางกายภาพร่วมกับโมดูล TM3 และคอนโทรลเลอร์ลอจิก Modicon ที่รองรับ

คำถามที่พบบ่อย (FAQ)

ถาม: คอนโทรลเลอร์ Modicon รุ่นใดบ้างที่รองรับ TM3DQ16TK

ตอบ: โมดูลนี้ระบุว่ารองรับคอนโทรลเลอร์ Modicon M221, M241, M251 และ M262 โปรดยืนยันรุ่นคอนโทรลเลอร์ เฟิร์มแวร์ และความเข้ากันได้ของซอฟต์แวร์วิศวกรรมก่อนติดตั้ง

ถาม: ขีดจำกัดกระแสเอาต์พุตและเวลาตอบสนองมีอะไรบ้าง

ตอบ: เอาต์พุตทรานซิสเตอร์แต่ละช่องรองรับกระแสสูงสุด 100 mA เวลาตอบสนองสูงสุดที่ระบุคือ 450 us ทั้งตอนเปิดและตอนปิด โหลดต้องอยู่ภายในพิกัดของช่อง

ถาม: มีข้อจำกัดด้านการแยกวงจรและความยาวสายอย่างไร

ตอบ: ข้อมูลจำเพาะระบุการแยกวงจร 500 VAC ระหว่างเอาต์พุตกับลอจิกภายใน, 1500 VAC ระหว่างเอาต์พุตกับแหล่งจ่าย และ 500 VAC ระหว่างช่องกับบัส ความยาวสายเอาต์พุตสูงสุดที่ระบุคือ 5 m โดยใช้สายไม่มีชีลด์

แนวทางการติดตั้งภาคสนาม

1. การติดตั้ง: ติดตั้งโมดูลบนราง DIN TH35-15 หรือ TH35-7.5 ที่สอดคล้องกับ IEC 60715 หรือใช้ชุดอุปกรณ์ยึดสำหรับติดตั้งบนแผงตามที่ระบุ ประกอบกลไกอินเตอร์ล็อกเข้ากับโมดูลข้างเคียงที่รองรับ
2. การแยกไฟ: ตัดไฟเลี้ยงควบคุมก่อนเดินสายหรือถอดโมดูล ปฏิบัติตามขั้นตอนการติดตั้งอย่างปลอดภัยของผู้ผลิตคอนโทรลเลอร์และระบบ
3. การเดินสายเอาต์พุต: เชื่อมต่อโหลดภาคสนามผ่านอินเทอร์เฟซ HE-10 ตรวจสอบลอจิก PNP/ซอร์ส และยืนยันว่าโหลดแต่ละตัวอยู่ภายในพิกัด 24 VDC และ 100 mA ต่อช่อง
4. การเดินสาย: ควบคุมความยาวสายเอาต์พุตให้อยู่ภายในค่าสูงสุด 5 m ที่ระบุ เดินสายสัญญาณให้ห่างจากตัวนำกระแสสูงและแหล่งกำเนิดสัญญาณรบกวนจากการสวิตช์เท่าที่ทำได้
5. การต่อลงดินและการใช้ชีลด์: ปฏิบัติตามการออกแบบระบบต่อลงดินของคอนโทรลเลอร์และเครื่องจักร สายเอาต์พุตที่ระบุเป็นสายไม่มีชีลด์ ห้ามเปลี่ยนไปใช้ข้อกำหนดการเดินสายแบบมีชีลด์โดยไม่ตรวจสอบเอกสารการติดตั้งที่เกี่ยวข้อง
6. สภาพแวดล้อม: รักษาขีดจำกัดอุณหภูมิที่เหมาะสมกับทิศทางการติดตั้ง ตัวเครื่องมีการป้องกันระดับ IP20 จึงต้องติดตั้งโมดูลภายในตู้ที่เหมาะสมกับสภาพแวดล้อมของพื้นที่ใช้งาน
7. การทดสอบเดินระบบ: ตรวจสอบการสื่อสารผ่านบัส การกำหนดช่องเอาต์พุต กระแสโหลด และ LED แสดงสถานะช่องสีเขียวก่อนนำอุปกรณ์กลับมาใช้งาน

---
