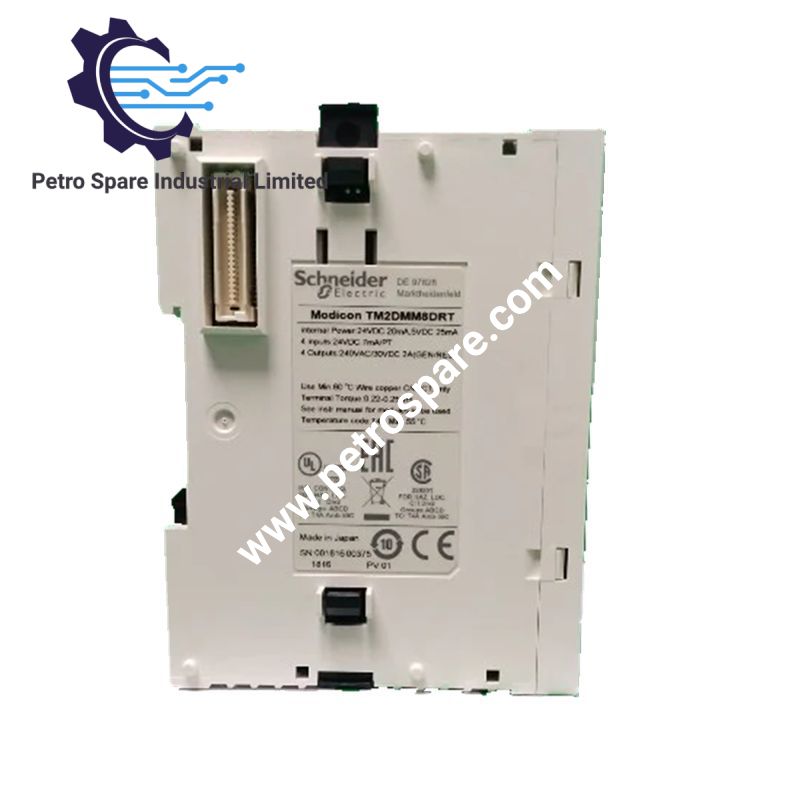

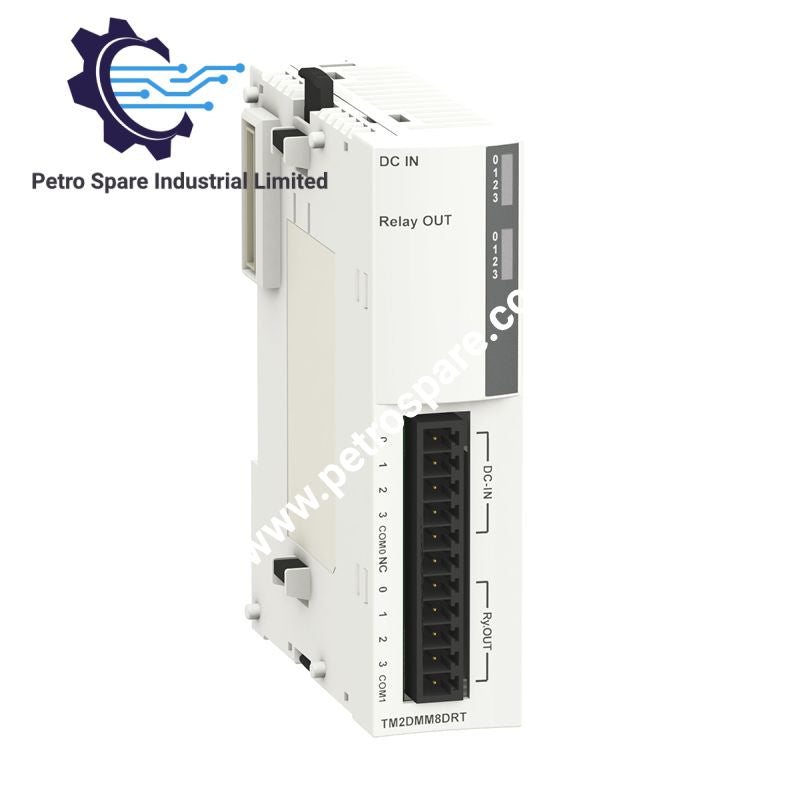

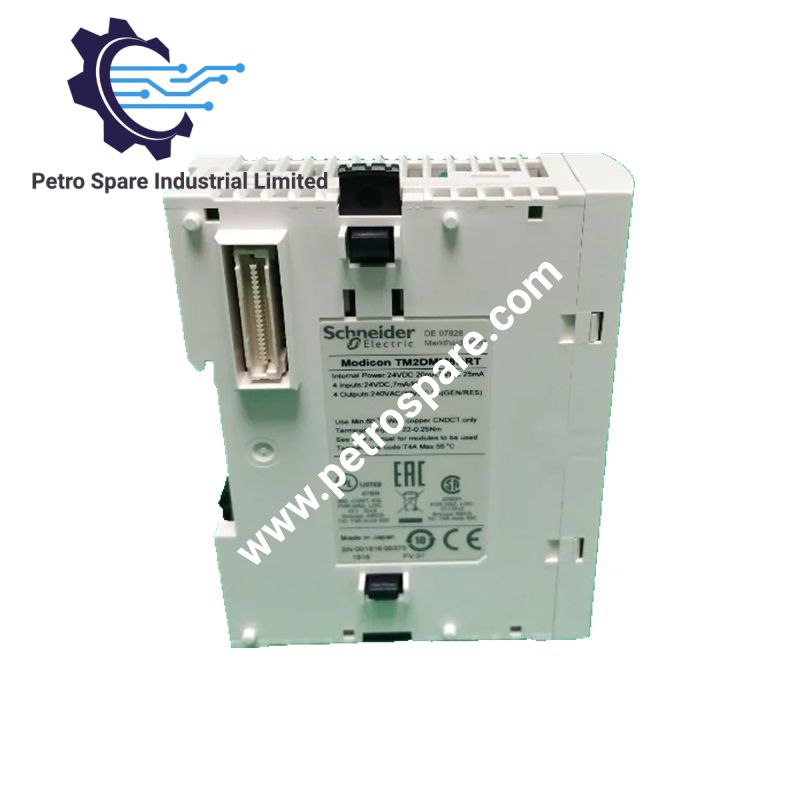

โมดูลอินพุต/เอาต์พุตดิจิทัล Schneider Electric TM2DMM8DRT Modicon M238

ออกแบบมาสำหรับการรับสัญญาณดิจิทัลและการสวิตช์เอาต์พุตรีเลย์ในสถาปัตยกรรมคอนโทรลเลอร์ Modicon M238 Schneider Electric TM2DMM8DRT (โมดูล I/O ดิจิทัล TM2DMM8DRT) มีอินพุต 24 VDC จำนวน 4 ช่อง และเอาต์พุตรีเลย์จำนวน 4 ช่อง ผ่านเทอร์มินัลบล็อกสกรูแบบถอดได้ 1 ชุด

ข้อมูลจำเพาะด้านฮาร์ดแวร์

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่น	TM2DMM8DRT
แบรนด์	Schneider Electric
ประเภทผลิตภัณฑ์	โมดูล I/O ดิจิทัล
ซีรีส์	คอนโทรลเลอร์ลอจิก Modicon M238
ความเข้ากันได้	Twido, Advantys OTB
อินพุตดิจิทัล	4
แรงดันอินพุต	24 VDC
ขีดจำกัดแรงดันอินพุต	20.4 ถึง 28.8 VDC
ลอจิกอินพุต	แบบซิงก์หรือซอร์ส
กระแสอินพุต	7 mA
อิมพีแดนซ์อินพุต	3.4 kOhm
เอาต์พุตดิจิทัล	4
ประเภทเอาต์พุต	รีเลย์, NO 1 จุดต่อเอาต์พุต
กระแสต่อช่อง	2 A
กระแสเอาต์พุตรวมสูงสุด	7 A
กระแสสวิตช์ขั้นต่ำ	0.1 mA ที่ 0.1 VDC
ความต้านทานหน้าสัมผัส	45 mOhm
เวลาตอบสนองอินพุต	4 ms สำหรับสถานะ 0 และสถานะ 1
เวลาตอบสนองเอาต์พุต	<= 10 ms จากสถานะ 0 เป็นสถานะ 1; <= 5 ms จากสถานะ 1 เป็นสถานะ 0
การแยกช่องสัญญาณ	ไม่มี
การแยกระหว่างอินพุตกับลอจิกภายใน	500 V เป็นเวลา 1 นาที
การแยกระหว่างเอาต์พุตกับลอจิกภายใน	2300 V เป็นเวลา 1 นาที
การแยกระหว่างอินพุตกับเอาต์พุต	1500 V เป็นเวลา 1 นาที
การแยกกลุ่มเอาต์พุต	1500 V เป็นเวลา 1 นาที
ความทนทานทางกล	20,000,000 รอบ
ความทนทานทางไฟฟ้า	100,000 รอบภายใต้โหลด AC-15, DC-13 และโหลดแบบความต้านทานตามที่กำหนด
การแสดงสถานะเฉพาะที่	บล็อกแสดงผล 1 ชุด
การเชื่อมต่อทางไฟฟ้า	เทอร์มินัลบล็อกสกรูแบบถอดได้ 1 ชุด
การติดตั้ง	ราง DIN แบบสมมาตรขนาด 35 mm
การใช้พลังงาน	20 mA ที่ 24 VDC สถานะ 1 อินพุต/เอาต์พุตทั้งหมด; 25 mA ที่ 5 VDC สถานะ 1 อินพุต/เอาต์พุตทั้งหมด
น้ำหนัก	0.095 kg
ขนาด	กว้าง 42.9 x สูง 90 x ลึก 70 mm

สถาปัตยกรรม I/O ของ Schneider Electric Modicon

TM2DMM8DRT รวมช่องอินพุตดิจิทัล 24 VDC จำนวน 4 ช่องเข้ากับช่องเอาต์พุตรีเลย์แบบหน้าสัมผัสปกติเปิดจำนวน 4 ช่อง อินพุตรองรับลอจิกแบบซิงก์หรือซอร์ส และมีอิมพีแดนซ์อินพุตตามที่กำหนด 3.4 kOhm พร้อมกระแสอินพุต 7 mA

เอาต์พุตรีเลย์แต่ละช่องรองรับกระแสสูงสุด 2 A ต่อช่อง โดยมีกระแสสูงสุดผ่านจุดร่วมเอาต์พุต 7 A โมดูลมีจุดร่วม 1 จุดสำหรับกลุ่มอินพุต และจุดร่วม 1 จุดสำหรับกลุ่มเอาต์พุต

โมดูลใช้เทอร์มินัลบล็อกสกรูแบบถอดได้สำหรับการเดินสายภาคสนาม และติดตั้งบนราง DIN แบบสมมาตรขนาด 35 mm ขนาดที่กำหนดคือกว้าง 42.9 mm สูง 90 mm และลึก 70 mm

โครงสร้างการแยกทางไฟฟ้าแยกส่วนอินพุตและเอาต์พุตออกจากลอจิกภายใน และมีการแยก 1500 V ระหว่างช่องอินพุตและเอาต์พุต ไม่มีการแยกระหว่างช่องสัญญาณแต่ละช่องภายในกลุ่มที่เกี่ยวข้อง

TM2DMM8DRT ยกเลิกการผลิตเมื่อวันที่ 27 กันยายน 2024 ข้อมูล Schneider Electric ที่ให้มาระบุว่าซีรีส์โมดูลขยาย I/O Modicon TM3 สำหรับคอนโทรลเลอร์ลอจิก M221, M241 และ M251 เป็นซีรีส์ทดแทนที่แนะนำ ควรเลือกอุปกรณ์ทดแทนที่ตรงรุ่นโดยพิจารณาจากสถาปัตยกรรมคอนโทรลเลอร์และการกำหนดค่า I/O ที่ต้องการ

คำถามที่พบบ่อย

ถาม: อินพุตของ TM2DMM8DRT รองรับการกำหนดค่าแบบซิงก์และซอร์สได้ทั้งสองแบบหรือไม่?
ตอบ: ได้ ลอจิกอินพุตดิจิทัลที่กำหนดไว้รองรับทั้งการกำหนดค่าแบบซิงก์และซอร์ส ช่วงแรงดันอินพุตอยู่ที่ 20.4 ถึง 28.8 VDC

ถาม: ช่องอินพุตและเอาต์พุตแต่ละช่องมีการแยกทางไฟฟ้าแบบกัลวานิกจากกันหรือไม่?
ตอบ: ไม่มี ข้อมูลจำเพาะระบุว่าไม่มีการแยกระหว่างช่องสัญญาณ การแยกที่ระบุคือระหว่างกลุ่มอินพุตและเอาต์พุตที่ 1500 V เป็นเวลา 1 นาที และระหว่างส่วน I/O กับลอจิกภายในที่แรงดันทดสอบตามที่ระบุ

ถาม: โมดูลนี้ใช้การติดตั้งและการเดินสายแบบใด?
ตอบ: โมดูลติดตั้งบนราง DIN แบบสมมาตรขนาด 35 mm และใช้เทอร์มินัลบล็อกสกรูแบบถอดได้ 1 ชุดสำหรับการเชื่อมต่อทางไฟฟ้า

แนวทางการติดตั้งภาคสนาม

• ติดตั้งโมดูลบนราง DIN แบบสมมาตรขนาด 35 mm โดยเว้นระยะทางกลให้เพียงพอสำหรับเข้าถึงเทอร์มินัล
• ตรวจสอบว่าแหล่งจ่ายอินพุต 24 VDC ยังคงอยู่ภายในช่วงอินพุตที่กำหนด 20.4 ถึง 28.8 VDC
• ตรวจสอบว่าแต่ละวงจรอินพุตดิจิทัลใช้ลอจิกแบบซิงก์หรือซอร์สก่อนเดินสายภาคสนาม
• แยกการเดินสายสัญญาณอินพุตออกจากการเดินสายเอาต์พุตรีเลย์กระแสสูงในทางกายภาพเท่าที่ทำได้
• ใช้เทอร์มินัลบล็อกสกรูแบบถอดได้ตามการกำหนดขั้วต่อที่ระบุไว้สำหรับการติดตั้งโมดูลรุ่นนั้น
• ปฏิบัติตามค่ากระแสสูงสุดที่กำหนด 2 A ต่อเอาต์พุตรีเลย์ และ 7 A สำหรับจุดร่วมเอาต์พุต
• อย่าถือว่าช่องสัญญาณแต่ละช่องมีการแยกทางไฟฟ้าแบบกัลวานิก เนื่องจากข้อมูลจำเพาะที่ให้มาระบุว่าไม่มีการแยกระหว่างช่อง
• สำหรับสายภาคสนามแบบมีชีลด์ ให้ต่อชีลด์ตามระบบกราวด์ของโรงงาน และหลีกเลี่ยงการสร้างกราวด์ลูปโดยไม่ตั้งใจ
• ตรวจสอบประเภทโหลดรีเลย์และกระแสสวิตช์ให้สอดคล้องกับเงื่อนไขความทนทานทางไฟฟ้าที่กำหนดก่อนเริ่มใช้งาน
• ตรวจสอบความเข้ากันได้กับคอนโทรลเลอร์ก่อนเปลี่ยน TM2DMM8DRT ที่ยกเลิกการผลิตแล้วเป็นโมดูล TM3 เนื่องจากซีรีส์ทดแทนที่ระบุออกแบบมาสำหรับคอนโทรลเลอร์ Modicon M221, M241 และ M251

---
