TM258LD42DT4L

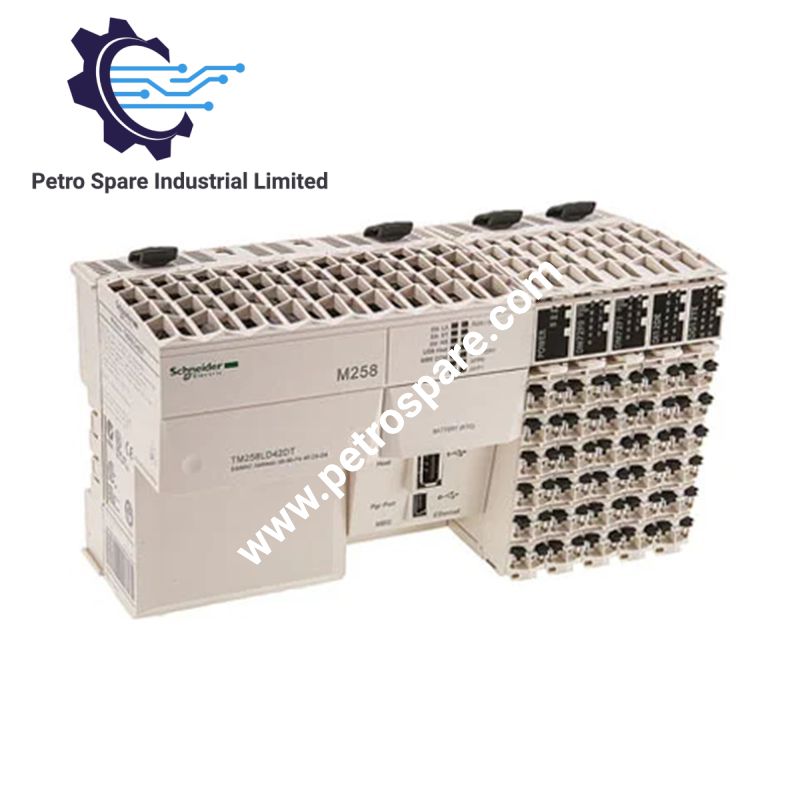

ออกแบบมาสำหรับการประมวลผลลอจิกของเครื่องจักร การประมวลผล I/O แบบดิจิทัล การรับสัญญาณแอนะล็อก และการสื่อสารผ่านเครือข่ายบนแพลตฟอร์ม Modicon M258 Schneider Electric TM258LD42DT4L (ตัวควบคุมลอจิก TM258LD42DT4L) ให้การควบคุมด้วยไฟ 24 VDC พร้อม I/O แบบดิจิทัล 42 จุด อินพุตแอนะล็อก 4 จุด อีเทอร์เน็ต CANopen การสื่อสารแบบอนุกรม อินเทอร์เฟซ USB และสล็อต PCI ว่าง 2 สล็อต ตัวควบคุมใช้ CPU ความเร็ว 22 ns/คำสั่ง และรองรับโมดูลขยาย TM5

ข้อมูลจำเพาะฮาร์ดแวร์

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่น	TM258LD42DT4L
แบรนด์	Schneider Electric
ซีรีส์ผลิตภัณฑ์	Modicon M258
ประเภทผลิตภัณฑ์	ตัวควบคุมลอจิก
แหล่งกำเนิด	AT
I/O แบบดิจิทัล	42
อินพุตแอนะล็อก	4
เอาต์พุตแบบดิจิทัล	12 รวมเอาต์พุตความเร็วสูง 4 จุด
อินพุตความเร็วสูง	10
อินพุตทั่วไป	12
ลอจิกอินพุต	อินพุตความเร็วสูง/ทั่วไปแบบซิงก์; อินพุตลอจิกแบบซอร์ส
สัญญาณอินพุตแอนะล็อก	0-20 mA, 4-20 mA, +/-10 V
ความละเอียดอินพุตแอนะล็อก	12 บิต
อินพุตนับความถี่	8 จุดที่ 200 kHz
ลอจิกเอาต์พุตแบบดิจิทัล	ซอร์ส
แหล่งจ่ายหลัก	24 VDC
ช่วงแรงดันไฟจ่าย	20.4-28.8 VDC
การใช้พลังงาน	14.14 W
ประสิทธิภาพ CPU	22 ns/คำสั่ง
หน่วยความจำแฟลช	128 MB
RAM ภายใน	64 MB
การสื่อสารแบบอนุกรม	RS232/RS485, Modbus RTU/ASCII, 300-115200 bps
อีเทอร์เน็ต	10BASE-T/100BASE-TX, Modbus TCP/IP
อินเทอร์เฟซ USB	Mini-B 1 ช่อง, Type A 1 ช่อง, 480 Mbit/s
CANopen	พอร์ต CANopen 1 พอร์ต
สล็อต PCI	สล็อตว่าง 2 สล็อต
การแยกระหว่างช่องสัญญาณกับลอจิก	500 Vrms AC
การแยกระหว่างช่องสัญญาณ	ไม่มี
ระดับการป้องกัน	IP20
การติดตั้ง	ราง DIN แบบสมมาตร
ขนาด	กว้าง 237.5 mm x ลึก 85 mm x สูง 99 mm
น้ำหนัก	0.77 kg
อุณหภูมิขณะทำงาน	0-55 deg C โดยไม่ลดพิกัด แนวนอน; 0-60 deg C โดยลดพิกัด แนวนอน; 0-50 deg C แนวตั้ง
อุณหภูมิขณะจัดเก็บ	-25 ถึง 70 deg C
ความชื้นสัมพัทธ์	5-95% ไม่ควบแน่น
มาตรฐาน	IEC 61131-2, CSA C22.2 No 213, CSA C22.2 No 142, UL 508
การรับรอง	cULus, CSA, GOST-R, C-Tick
สถานะวงจรชีวิต	ยุติการผลิตวันที่ 30 มิถุนายน 2026; สิ้นสุดการให้บริการวันที่ 30 มิถุนายน 2031
กลุ่มผลิตภัณฑ์ทดแทน	ตัวควบคุมลอจิก/การเคลื่อนไหว Modicon M262

การสื่อสารและสถาปัตยกรรม I/O ของ PLC

TM258LD42DT4L รวมการประมวลผลลอจิกภายในเครื่องเข้ากับอินเทอร์เฟซการสื่อสารหลายรูปแบบ อินเทอร์เฟซอนุกรมแบบแยกวงจรรองรับการทำงานแบบ RS232 หรือ RS485 และการสื่อสาร Modbus RTU/ASCII อินเทอร์เฟซอีเทอร์เน็ตรองรับ 10BASE-T/100BASE-TX และ Modbus TCP/IP อินเทอร์เฟซ CANopen ช่วยให้เชื่อมต่อกับเครือข่ายเครื่องจักรได้

ตัวควบคุมมี I/O แบบดิจิทัล 42 จุดและอินพุตแอนะล็อก 4 จุด ช่องสัญญาณแอนะล็อกรองรับสัญญาณ 0-20 mA, 4-20 mA หรือ +/-10 V ด้วยความละเอียด 12 บิต อินพุตนับความถี่ 8 จุดรองรับการทำงานสูงสุด 200 kHz การกรองอินพุตและเอาต์พุตแบบกำหนดค่าได้มีการตั้งค่า 0 ms, 1.5 ms, 4 ms และ 12 ms ขณะที่ I/O ความเร็วสูงรองรับการตั้งค่าการกรองป้องกันการเด้งตั้งแต่ 2 us ถึง 4 ms

สถาปัตยกรรม M258 รองรับโมดูลขยาย Modicon TM5 สำหรับเพิ่ม I/O ดิจิทัล แอนะล็อก เซฟตี้ และ I/O เฉพาะทาง เทอร์มินัลบล็อกแบบถอดได้ใช้คันโยกล็อก และตัวควบคุมติดตั้งโดยตรงบนราง DIN แบบสมมาตร

คำถามที่พบบ่อย

ถาม: TM258LD42DT4L ต้องใช้แรงดันไฟจ่ายเท่าใด
ตอบ: ตัวควบคุมใช้แหล่งจ่าย 24 VDC โดยมีช่วงแรงดันไฟจ่ายที่กำหนดไว้ 20.4-28.8 VDC การใช้พลังงานที่ระบุคือ 14.14 W

ถาม: ช่อง I/O แยกจากกันหรือไม่
ตอบ: การแยกที่กำหนดระหว่างช่อง I/O กับลอจิกภายในคือ 500 Vrms AC ไม่มีการแยกระหว่างช่องสัญญาณแต่ละช่อง

ถาม: มีอินเทอร์เฟซการสื่อสารใดติดตั้งมาให้บ้าง
ตอบ: ตัวควบคุมมีการสื่อสารอนุกรม RS232/RS485 อีเทอร์เน็ต 10BASE-T/100BASE-TX, CANopen, USB Mini-B และ USB Type A รวมถึงสล็อต PCI ว่าง 2 สล็อต

แนวทางการติดตั้งภาคสนาม

• ติดตั้งตัวควบคุมบนราง DIN แบบสมมาตรโดยใช้คันโยกล็อกในตัว และตรวจสอบการยึดเข้าที่ทางกลก่อนเดินสาย
• แยกสายควบคุม 24 VDC สายสัญญาณแอนะล็อก สายสื่อสาร และสายไฟกำลังสูงออกจากกันเพื่อลดสัญญาณรบกวนที่นำผ่านและแผ่กระจาย
• เดินสายสัญญาณแอนะล็อก 0-20 mA, 4-20 mA และ +/-10 V แยกจากวงจรสวิตชิ่งและวงจรไฟกำลังเท่าที่ทำได้
• ต่อชีลด์สายเคเบิลตามแบบระบบไฟฟ้าของเครื่องจักรและข้อกำหนด EMC ที่เกี่ยวข้อง หลีกเลี่ยงการต่อชีลด์ที่ไม่เป็นไปตามการควบคุม ซึ่งอาจทำให้เกิดเส้นทางกระแสกราวด์
• ตรวจสอบช่วงแหล่งจ่าย 20.4-28.8 VDC ที่ขั้วต่อของตัวควบคุมขณะมีโหลดทำงาน
• ปฏิบัติตามระยะสายเคเบิลสูงสุด 30 m ที่กำหนดสำหรับการเชื่อมต่อ I/O ความเร็วสูงและ I/O ทั่วไปตามรายการ
• ใช้เทอร์มินัลบล็อกแบบถอดได้และกลไกล็อกเพื่อป้องกันขั้วต่อเคลื่อนที่ระหว่างการทำงานของเครื่องจักร
• ตรวจสอบความเข้ากันได้ของเฟิร์มแวร์และซอฟต์แวร์แอปพลิเคชันที่ติดตั้งก่อนเริ่มใช้งานหรือเปลี่ยนตัวควบคุม M258 เดิม
• TM258LD42DT4L ยุติการผลิตเมื่อวันที่ 30 มิถุนายน 2026 และมีกำหนดสิ้นสุดการให้บริการในวันที่ 30 มิถุนายน 2031 โดย Schneider Electric ระบุกลุ่มตัวควบคุมลอจิก/การเคลื่อนไหว Modicon M262 เป็นกลุ่มผลิตภัณฑ์ทดแทน
• ตัวควบคุมมีระดับการป้องกัน IP20 และออกแบบมาให้ติดตั้งภายในตู้ที่ให้การป้องกันด้านสภาพแวดล้อมและทางกลตามที่กำหนด

---
