TM241CE40R
คำอธิบาย
คำอธิบาย

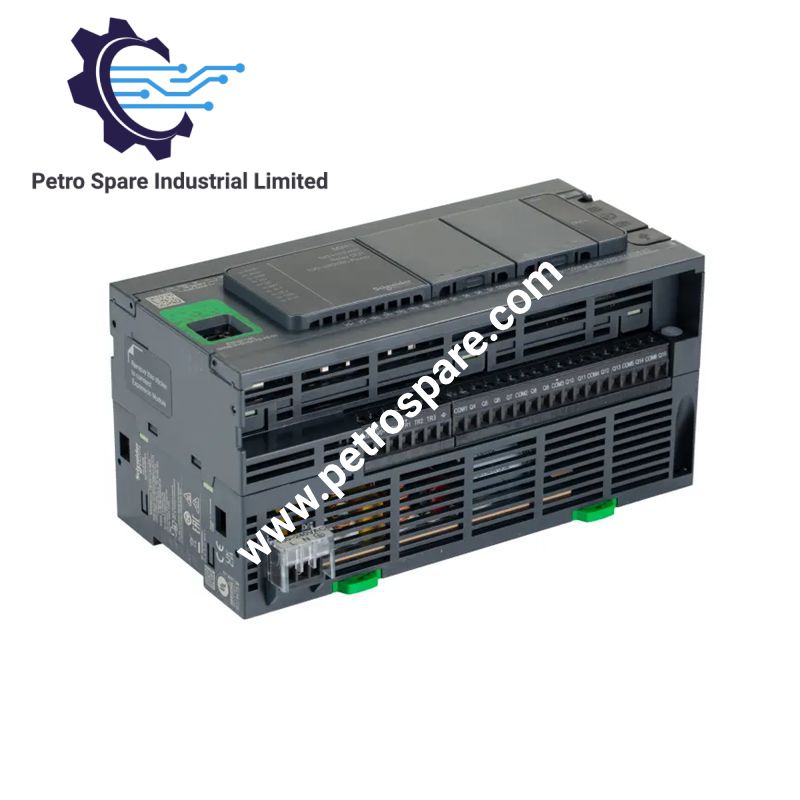

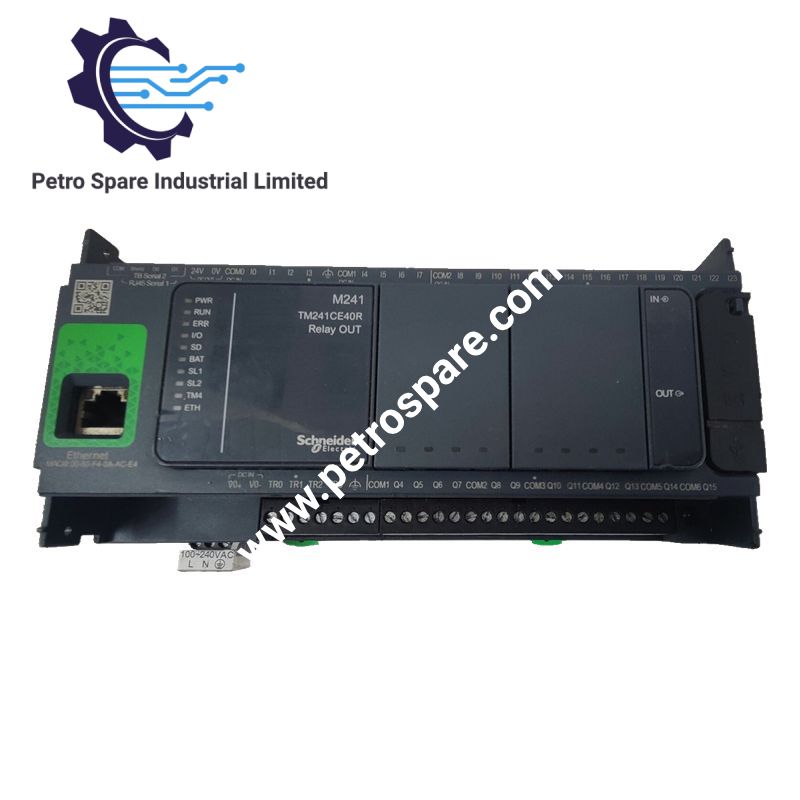

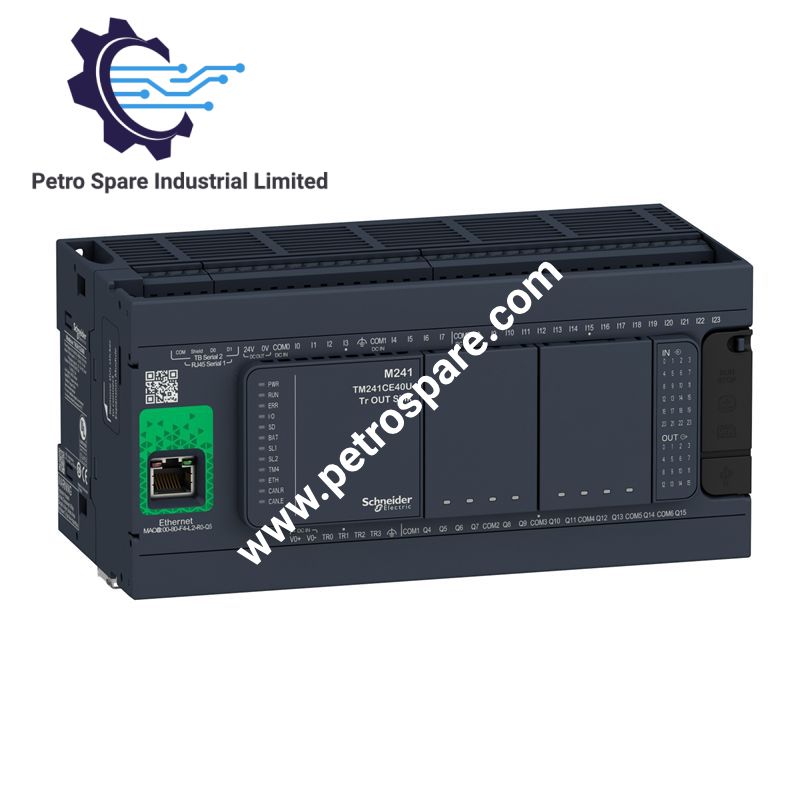

ออกแบบมาสำหรับการประมวลผล I/O แบบดิจิทัลและการสื่อสารกับเครื่องจักรผ่าน Ethernet ในแพลตฟอร์ม Modicon M241 โดย Schneider Electric TM241CE40R (ตัวควบคุมลอจิก TM241CE40R) ให้การควบคุมทางกายภาพและทางไฟฟ้าโดยตรงผ่านจุด I/O ในตัว 40 จุด เอาต์พุตรีเลย์และทรานซิสเตอร์ อินเทอร์เฟซอนุกรม USB และ Ethernet 10/100 Mbit/s
ข้อมูลจำเพาะฮาร์ดแวร์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | TM241CE40R |
| แบรนด์ | Schneider Electric |
| ซีรีส์ | Modicon M241 |
| ประเภทผลิตภัณฑ์ | ตัวควบคุมลอจิก |
| น้ำหนัก | 0.62 kg |
| ขนาด | 190 x 95 x 90 mm (กว้าง x ลึก x สูง) |
| อุณหภูมิใช้งาน | -10 ถึง 50 deg C ในแนวตั้ง; -10 ถึง 55 deg C ในแนวนอน |
| แรงดันไฟเลี้ยงพิกัด | 100 ถึง 240 VAC |
| ขีดจำกัดแรงดันไฟเลี้ยง | 85 ถึง 264 VAC |
| ความถี่เครือข่าย | 50/60 Hz |
| I/O แบบดิจิทัล | 40 |
| อินพุตแบบดิจิทัล | อินพุตมาตรฐาน 24 จุด รวมอินพุตความเร็วสูง 8 จุด |
| แรงดันอินพุตแบบดิจิทัล | 24 VDC |
| กระแสอินพุตแบบดิจิทัล | 7 mA |
| เอาต์พุตแบบดิจิทัล | รีเลย์ 12 จุด ทรานซิสเตอร์ 4 จุด รวมเอาต์พุตความเร็วสูง 4 จุด |
| แรงดันเอาต์พุตรีเลย์ | 5 ถึง 125 VDC; 5 ถึง 250 VAC |
| กระแสเอาต์พุตรีเลย์ | 2 A |
| แรงดันเอาต์พุตทรานซิสเตอร์ | 24 VDC |
| กระแสเอาต์พุตทรานซิสเตอร์ | 0.5 A |
| กระแสเอาต์พุตความเร็วสูง | 0.1 A |
| ความถี่เอาต์พุตความเร็วสูงสูงสุด | 20 kHz PWM; 100 kHz PLS |
| อินพุตตัวนับความเร็วสูง | 4 จุด สูงสุด 200 kHz |
| เอาต์พุตกำหนดตำแหน่ง | ช่องสัญญาณ PTO 4 ช่อง สูงสุด 100 kHz |
| หน่วยความจำโปรแกรม | 8 MB |
| หน่วยความจำระบบ | RAM 64 MB |
| แฟลชในตัว | 128 MB สำหรับสำรองโปรแกรมผู้ใช้ |
| การ์ด SD เสริม | สูงสุด 16 GB |
| Ethernet | 10BASE-T/100BASE-TX |
| โปรโตคอล Ethernet | Modbus TCP, EtherNet/IP, OPC UA |
| ลิงก์อนุกรม 1 | RJ45, RS232/RS485, ไม่มีการแยกวงจร |
| ลิงก์อนุกรม 2 | เทอร์มินัลบล็อกแบบถอดได้, RS485, ไม่มีการแยกวงจร |
| USB | Mini-B USB 2.0 |
| อัตราการส่งข้อมูล Modbus | 1.2 ถึง 115.2 kbit/s |
| อัตราการส่งข้อมูล Ethernet | 10/100 Mbit/s |
| การขยาย I/O ในพื้นที่ | สูงสุด 7 โมดูล |
| การขยาย I/O ระยะไกล | สูงสุด 14 โมดูล |
| การติดตั้ง | ราง DIN TH35-15 หรือ TH35-7.5; ติดตั้งบนแผงด้วยชุดอุปกรณ์ยึด |
| ระดับการป้องกัน | IP20 |
| ฉนวน | 500 VAC ระหว่างแหล่งจ่ายไฟกับลอจิกภายใน |
| แหล่งจ่ายเซนเซอร์ | 24 VDC, 400 mA |
| ความทนทานต่อแรงดันกระชาก | สูงสุด 2 kV ขึ้นอยู่กับวงจรและโหมดการทดสอบ |
| ความชื้นสัมพัทธ์ | 10 ถึง 95% ไม่มีการควบแน่น |
| ระดับความสูงขณะใช้งาน | 0 ถึง 2000 m |
| การรับรอง | CE, cULus, RCM, UKCA, DNV-GL, ABS, LR |
การสื่อสาร Ethernet และการขยาย I/O
TM241CE40R มีจุด I/O แบบดิจิทัล 40 จุด ประกอบด้วยอินพุต 24 จุดและเอาต์พุต 16 จุด ส่วนเอาต์พุตประกอบด้วยวงจรรีเลย์และทรานซิสเตอร์ จึงสามารถรองรับโหลดสวิตชิ่งและฟังก์ชันพัลส์ความเร็วสูงแยกกันได้ อินพุตความเร็วสูง 4 จุดรองรับการทำงานของตัวนับความเร็วสูงสูงสุด 200 kHz ขณะที่ช่องสัญญาณ PTO 4 ช่องรองรับสัญญาณกำหนดตำแหน่งสูงสุด 100 kHz
อินเทอร์เฟซ Ethernet ทำงานที่ 10/100 Mbit/s และรองรับฟังก์ชัน Modbus TCP และ EtherNet/IP ตัวควบคุมรองรับฟังก์ชันไคลเอนต์และเซิร์ฟเวอร์ Modbus TCP การสแกน I/O แบบเป้าหมายและตัวเริ่มต้นของ EtherNet/IP, FTP, SNMP, DHCP, การอัปเดตเฟิร์มแวร์ บริการเว็บ และฟังก์ชันเซิร์ฟเวอร์ OPC UA โดยระบุว่ารองรับอุปกรณ์ Modbus TCP สูงสุด 64 อุปกรณ์ และอุปกรณ์ EtherNet/IP สูงสุด 16 อุปกรณ์
การสื่อสารอนุกรมใช้ลิงก์ที่ไม่มีการแยกวงจร 2 ลิงก์ ลิงก์อนุกรม 1 รองรับ RS232/RS485 ที่เลือกได้ผ่านขั้วต่อ RJ45 ส่วนลิงก์อนุกรม 2 รองรับ RS485 ผ่านเทอร์มินัลบล็อกสกรูแบบถอดได้ รองรับการสื่อสาร Modbus มาสเตอร์/สเลฟที่ความเร็วสูงสุด 115.2 kbit/s
คำถามที่พบบ่อย
ถาม: TM241CE40R มีการจัดเรียง I/O อย่างไร
ตอบ: ตัวควบคุมมีจุด I/O แบบดิจิทัลในตัว 40 จุด ได้แก่ อินพุต 24 จุดและเอาต์พุต 16 จุด เอาต์พุตประกอบด้วยเอาต์พุตรีเลย์ 12 จุดและเอาต์พุตทรานซิสเตอร์ 4 จุด โดยส่วนทรานซิสเตอร์รองรับฟังก์ชันเอาต์พุตความเร็วสูง
ถาม: รองรับโปรโตคอล Ethernet ใดบ้าง
ตอบ: พอร์ต Ethernet ในตัวรองรับ Modbus TCP และ EtherNet/IP รวมถึงฟังก์ชันไคลเอนต์/เซิร์ฟเวอร์ Modbus TCP และการสแกน I/O แบบเป้าหมาย/ตัวเริ่มต้นของ EtherNet/IP นอกจากนี้ยังระบุว่ารองรับฟังก์ชันเซิร์ฟเวอร์ OPC UA
ถาม: สามารถขยายตัวควบคุมด้วย I/O เพิ่มเติมได้หรือไม่
ตอบ: ได้ ข้อมูลจำเพาะที่ให้มาระบุว่ารองรับโมดูลขยาย I/O ในพื้นที่สูงสุด 7 โมดูล และโมดูล I/O ระยะไกลสูงสุด 14 โมดูล
แนวทางการติดตั้งภาคสนาม
- ติดตั้งตัวควบคุมบนราง DIN TH35-15 หรือ TH35-7.5 ตามมาตรฐาน IEC 60715 หรือใช้วิธีติดตั้งบนแผงตามที่กำหนด
- รักษาทิศทางการติดตั้งที่กำหนดเมื่อใช้งานภายใต้ขีดจำกัดอุณหภูมิที่สอดคล้องกัน
- จัดระเบียบสายอินพุต เอาต์พุต Ethernet อนุกรม และสายไฟให้เป็นสัดส่วนทางกายภาพ เพื่อลดการเหนี่ยวนำระหว่างวงจรสวิตชิ่งกระแสสูงกับสายสื่อสาร
- ใช้ขีดจำกัดระยะสายที่กำหนด โดยระบุว่าสายอินพุตและเอาต์พุตมาตรฐานมีความยาวสูงสุด 50 m ขณะที่สายอินพุตความเร็วสูงแบบมีชีลด์จำกัดที่ 10 m และสายเอาต์พุตความเร็วสูงแบบมีชีลด์จำกัดที่ 3 m
- เชื่อมต่อเทอร์มินัลบล็อกแบบถอดได้ให้แน่นหนา และรักษาระยะพิทช์ขั้วต่อ 5.08 mm ตามที่กำหนด
- วงจร I/O ความเร็วสูงควรใช้แนวทางการเดินสายที่เหมาะสมกับสัญญาณพัลส์และตัวนับความเร็วสูง เพื่อจำกัดสัญญาณรบกวนทางไฟฟ้าและการบิดเบือนของสัญญาณ
- ควรเดินสายสื่อสาร Ethernet และอนุกรมแยกจากตัวนำสวิตชิ่งพลังงานสูงเมื่อสามารถทำได้
- ใช้ชีลด์สายและการต่อลงกราวด์ตามการออกแบบระบบไฟฟ้าของเครื่องจักรและมาตรฐานการติดตั้งที่เกี่ยวข้อง
- ตรวจสอบแหล่งจ่ายไฟพิกัด 100 ถึง 240 VAC และขีดจำกัดแหล่งจ่ายไฟ 85 ถึง 264 VAC ก่อนจ่ายไฟให้ตัวควบคุม
- ติดตั้งฝาครอบป้องกันไว้เพื่อคงสภาพการป้องกัน IP20 ตามที่ระบุ
- ตรวจสอบไฟแสดงสถานะ PWR, RUN, ERR, I/O, SD, BAT, SL1, SL2, TM4, ช่อง I/O และ Ethernet ระหว่างการทดสอบเดินระบบ
