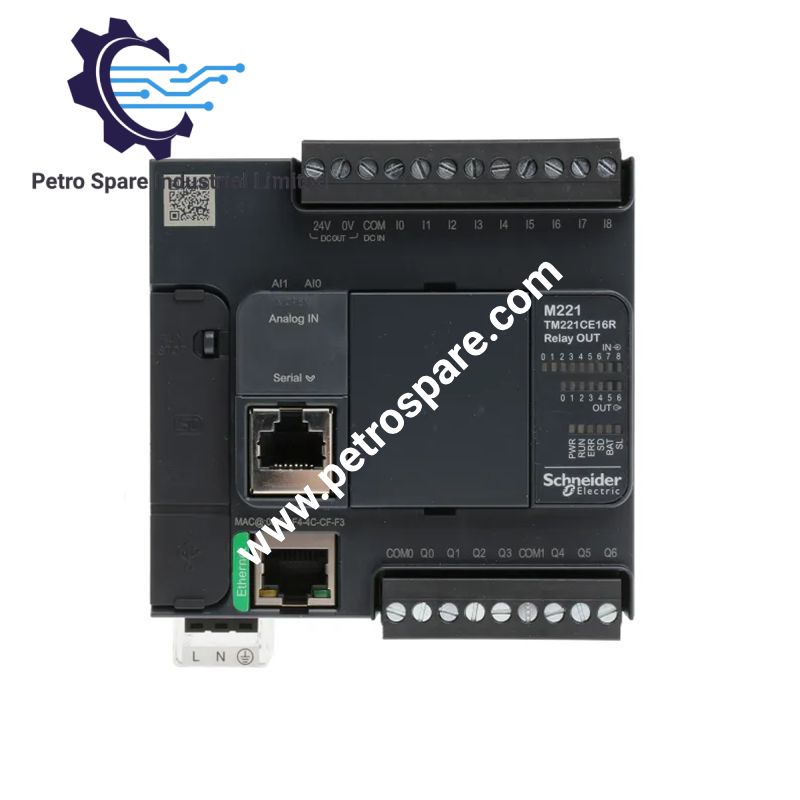

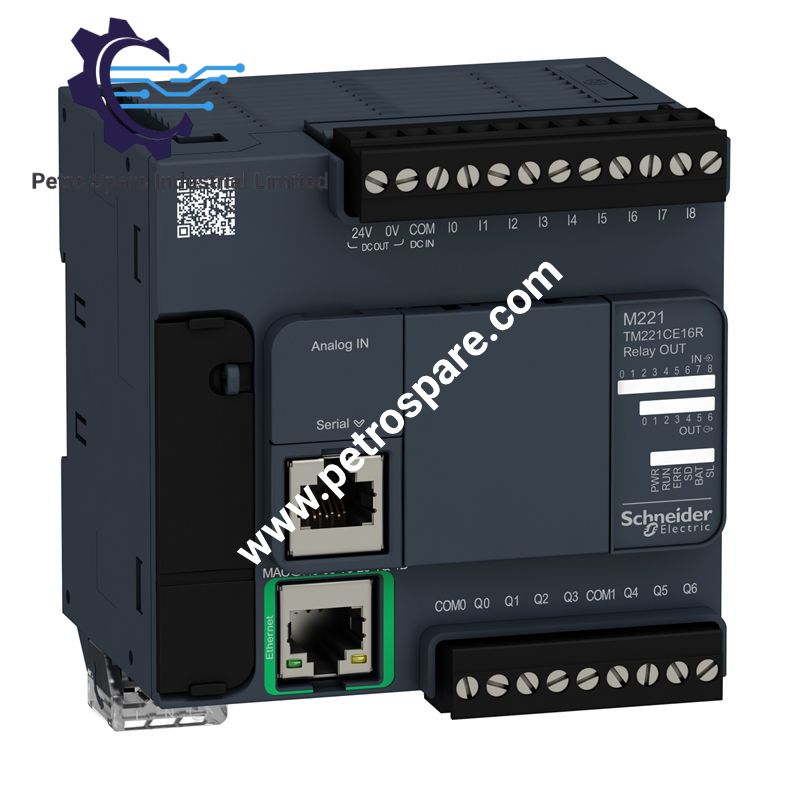

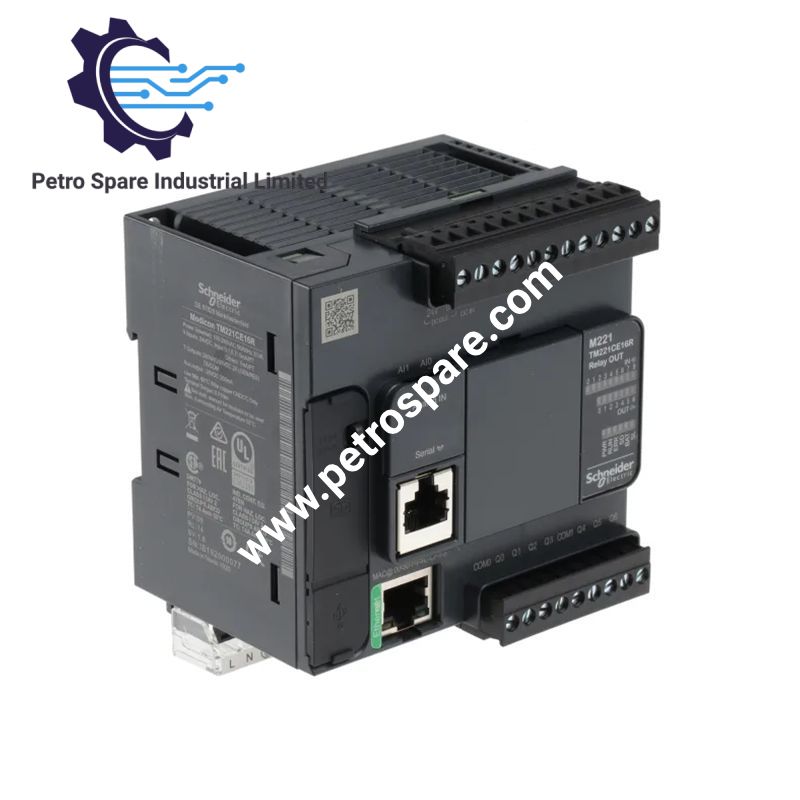

TM221CE16R

ออกแบบมาสำหรับการควบคุม I/O ดิจิทัลและแอนะล็อก พร้อมการสื่อสารผ่านอีเทอร์เน็ตและพอร์ตอนุกรมในแพลตฟอร์ม Modicon M221 โดย Schneider Electric TM221CE16R (TM221CE16R คอนโทรลเลอร์ลอจิก) รองรับการประมวลผล I/O ทางไฟฟ้าโดยตรง การสวิตช์รีเลย์ และการสื่อสารผ่านเครือข่าย

ข้อมูลจำเพาะฮาร์ดแวร์

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่น	TM221CE16R
แบรนด์	Schneider Electric
ประเภทผลิตภัณฑ์	คอนโทรลเลอร์ลอจิก
ซีรีส์	Modicon M221
แหล่งกำเนิด	ไต้หวัน (TW)
น้ำหนัก	0.346 kg
ขนาด	กว้าง 95 mm x ลึก 70 mm x สูง 90 mm
อุณหภูมิขณะทำงาน	-10 ถึง 55 deg C เมื่อติดตั้งแนวนอน; -10 ถึง 35 deg C เมื่อติดตั้งแนวตั้ง
การใช้พลังงาน	33 VA โดยไม่มีการขยาย I/O; 49 VA เมื่อขยาย I/O สูงสุด
แรงดันไฟเลี้ยงพิกัด	100 ถึง 240 VAC
ขีดจำกัดแรงดันไฟเลี้ยง	85 ถึง 264 VAC
อินพุตดิจิทัล	9 ช่อง, IEC 61131-2 ประเภท 1
อินพุตแอนะล็อก	2 ช่อง, 0-10 V
เอาต์พุตดิจิทัล	เอาต์พุตรีเลย์แบบปกติเปิด 7 ช่อง
แรงดันเอาต์พุต	5 ถึง 125 VDC; 5 ถึง 250 VAC
กระแสเอาต์พุต	2 A ต่อเอาต์พุต
I/O ทั้งหมด	16
ความละเอียดอินพุตแอนะล็อก	10 บิต
การแปลงอินพุตแอนะล็อก	1 ms ต่อช่องบวกหนึ่งรอบการทำงานของคอนโทรลเลอร์
อินพุตความเร็วสูง	อินพุต HSC 4 ช่อง สูงสุด 100 kHz, 32 บิต
โมดูลขยาย	โมดูล I/O ภายในเครื่องสูงสุด 4 โมดูล หรือโมดูล I/O ระยะไกล 11 โมดูล
RAM ตัวแปรภายใน	256 kB
RAM แอปพลิเคชันและข้อมูล	256 kB
แฟลชในตัว	256 kB
พื้นที่จัดเก็บเสริม	การ์ด SD ขนาด 2 GB
อีเทอร์เน็ต	10BASE-T/100BASE-TX, RJ45
อินเทอร์เฟซอนุกรม	RS232/RS485, RJ45, ไม่มีการแยกวงจร
อินเทอร์เฟซ USB	Mini B USB 2.0
โปรโตคอลอีเทอร์เน็ต	Modbus TCP, อะแดปเตอร์ Ethernet/IP
โปรโตคอลอนุกรม	Modbus RTU/ASCII, SoMachine-Network
ระยะสายอีเทอร์เน็ต	สูงสุด 100 m
ระดับ IP	IP20
การติดตั้ง	ราง DIN TH35-15 หรือ TH35-7.5; แผ่นยึดหรือแผง
แหล่งจ่ายเซนเซอร์	24 VDC, 250 mA
กระแสกระชากสูงสุด	40 A
ความทนทานทางไฟฟ้า	รอบการสวิตช์รีเลย์สูงสุด 300000 รอบภายใต้โหลดที่กำหนด
ความทนทานทางกล	20000000 รอบรีเลย์
เวลารีเซ็ต	1 s
ฉนวน	สูงสุด 2300 VAC ระหว่างวงจรจ่ายไฟ ลอจิก และเอาต์พุตที่ระบุ
การรับรอง	CE, cULus, LR, RCM, EAC, ABS, DNV-GL, UKCA, cULus HazLoc

สถาปัตยกรรม I/O และอีเทอร์เน็ตของ Modicon M221

TM221CE16R มีอินพุตดิจิทัล 9 ช่อง อินพุตแอนะล็อก 0-10 V จำนวน 2 ช่อง และเอาต์พุตรีเลย์แบบปกติเปิด 7 ช่อง อินพุตดิจิทัลรองรับลอจิกแบบซิงก์หรือซอร์สที่ 24 VDC อินพุต 4 ช่องสามารถทำงานเป็นเคาน์เตอร์ความเร็วสูงได้สูงสุด 100 kHz พร้อมการนับแบบ 32 บิต คอนโทรลเลอร์รองรับโมดูลขยาย I/O ภายในเครื่องสูงสุด 4 โมดูล หรือโมดูลขยาย I/O ระยะไกล 11 โมดูล

อินเทอร์เฟซอีเทอร์เน็ตใช้ขั้วต่อ RJ45 พร้อมการทำงานแบบ 10BASE-T/100BASE-TX และรองรับฟังก์ชันเซิร์ฟเวอร์ ไคลเอนต์ และสเลฟของ Modbus TCP รวมถึงการทำงานเป็นอะแดปเตอร์ Ethernet/IP อินเทอร์เฟซ RJ45 อนุกรมรองรับการสื่อสาร RS232/RS485 ที่ความเร็วสูงสุด 115.2 kbit/s

คำถามที่พบบ่อย

ถาม: ช่วงทางไฟฟ้าของเอาต์พุตรีเลย์คือเท่าใด
ตอบ: เอาต์พุตรีเลย์รองรับ 5 ถึง 125 VDC หรือ 5 ถึง 250 VAC โดยมีกระแสเอาต์พุตที่กำหนด 2 A

ถาม: สามารถขยายคอนโทรลเลอร์ด้วย I/O เพิ่มเติมได้หรือไม่
ตอบ: ได้ คอนโทรลเลอร์รองรับโมดูลขยาย I/O ภายในเครื่องสูงสุด 4 โมดูล หรือโมดูลขยาย I/O ระยะไกล 11 โมดูล

ถาม: มีอินเทอร์เฟซการสื่อสารใดติดตั้งมาให้บ้าง
ตอบ: คอนโทรลเลอร์มีพอร์ต Mini B USB 2.0 หนึ่งพอร์ต อินเทอร์เฟซอนุกรม RJ45 แบบไม่มีการแยกวงจรหนึ่งพอร์ตที่รองรับ RS232/RS485 และอินเทอร์เฟซอีเทอร์เน็ต RJ45 หนึ่งพอร์ตที่รองรับ 10BASE-T/100BASE-TX

แนวทางการติดตั้งภาคสนาม

• ติดตั้งคอนโทรลเลอร์บนราง DIN TH35-15 หรือ TH35-7.5 ตามมาตรฐาน IEC 60715 หรือใช้วิธีการยึดกับแผ่นยึดหรือแผงที่เหมาะสม
• รักษาทิศทางการติดตั้งตามที่กำหนด เนื่องจากอุณหภูมิขณะทำงานที่อนุญาตแตกต่างกันระหว่างการติดตั้งแนวนอนและแนวตั้ง
• แยกสายอินพุตแอนะล็อกจากสายเอาต์พุตรีเลย์และสายกระแสสูง เพื่อลดสัญญาณรบกวนทางไฟฟ้า
• ใช้สายเคเบิลแบบมีชีลด์เมื่อสภาพแวดล้อมการติดตั้งกำหนด โดยเฉพาะกับสัญญาณความเร็วสูงหรือสัญญาณที่ไวต่อสัญญาณรบกวน
• ระยะสายอินพุตแอนะล็อกสูงสุดที่กำหนดคือ 1 m ระยะสายอินพุตความเร็วสูงจำกัดที่ 10 m เมื่อใช้สายแบบมีชีลด์
• ระยะสายอินพุตดิจิทัลและเอาต์พุตรีเลย์กำหนดไว้สูงสุด 30 m เมื่อใช้สายแบบไม่มีชีลด์
• ต่อสายดินป้องกันและสายจ่ายไฟตามมาตรฐานการติดตั้งที่เกี่ยวข้องและรูปแบบการต่อลงดินของตู้
• ปฏิบัติตามขอบเขตฉนวนที่ระบุเมื่อเดินสายจ่ายไฟ I/O อีเทอร์เน็ต อนุกรม และวงจรเซนเซอร์
• ตรวจสอบช่วงแรงดันไฟเลี้ยงปกติ 100 ถึง 240 VAC และขีดจำกัดแรงดันไฟเลี้ยง 85 ถึง 264 VAC ก่อนจ่ายไฟให้คอนโทรลเลอร์
• แยกสายสื่อสารอีเทอร์เน็ตและอนุกรมออกจากวงจรรีเลย์แรงดันสูงเมื่อสามารถทำได้
• ตรวจสอบว่าขั้วต่อแบบถอดได้เสียบเข้าที่จนสุดและยึดแน่นทางกลก่อนจ่ายไฟ

---
