STBXSP3010

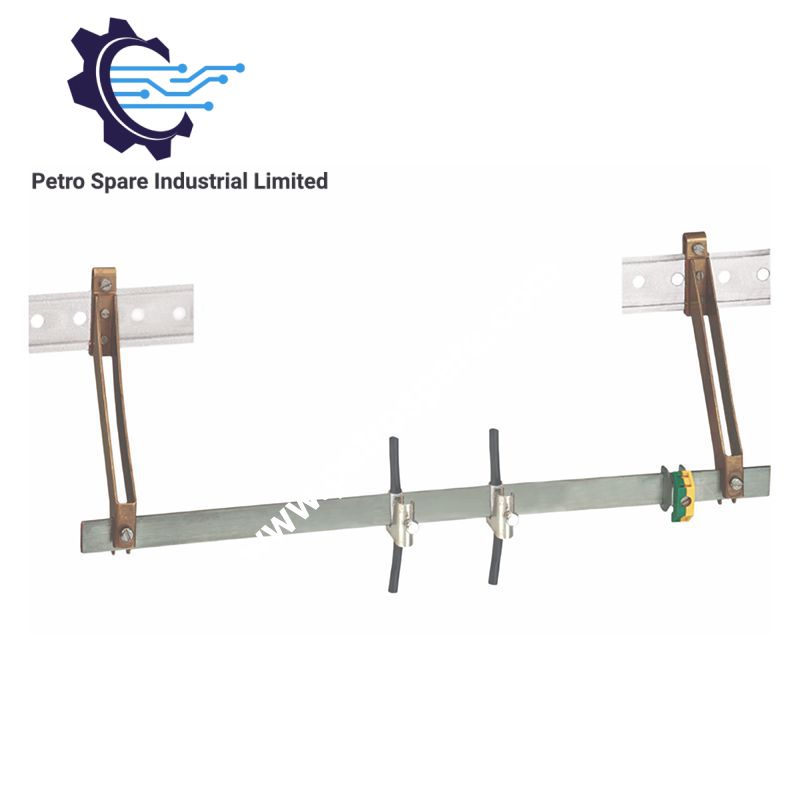

ออกแบบมาสำหรับการเชื่อมต่อสายเคเบิลชีลด์เข้ากับสายดินในโซลูชัน I/O แบบกระจาย Modicon STB Schneider Electric STBXSP3010 (ขั้วต่อ STBXSP3010 สำหรับชุดสายดิน) ช่วยให้สามารถต่อปลายสายเคเบิลชีลด์เข้ากับสายดินโดยตรงทางกายภาพ สำหรับสายเคเบิลที่มีพื้นที่หน้าตัด 1.5 ถึง 6 mm2

ข้อมูลจำเพาะฮาร์ดแวร์

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่น	STBXSP3010
แบรนด์	Schneider Electric
ประเภทผลิตภัณฑ์	ขั้วต่อชุดสายดิน
กลุ่มผลิตภัณฑ์	โซลูชัน I/O แบบกระจาย Modicon STB
ประเภทอุปกรณ์เสริม	ขั้วต่ออุปกรณ์เสริมสำหรับการป้องกัน
การใช้งาน	ขั้วต่อสำหรับชุดสายดิน
ความเข้ากันได้กับสายเคเบิล	สายเคเบิลชีลด์ พื้นที่หน้าตัด 1.5 ถึง 6 mm2
จำนวนต่อชุด	ชุดละ 10 ชิ้น
แหล่งกำเนิด	CH
น้ำหนัก	139 g
ขนาด	22.5 x 16.5 x 1 cm
การใช้พลังงาน	อุปกรณ์เสริมสำหรับการต่อลงดินแบบพาสซีฟ ไม่ใช้พลังงาน

การต่อลงดินและการต่อปลายชีลด์สำหรับระบบควบคุมอุตสาหกรรม

STBXSP3010 เป็นอุปกรณ์เสริมของ Modicon STB ที่ออกแบบมาสำหรับการต่อปลายจุดเชื่อมต่อสายดินของสายเคเบิลชีลด์ทางกายภาพ โดยมีจุดเชื่อมต่อเชิงกลเฉพาะระหว่างชีลด์ของสายเคเบิลกับชุดสายดิน เพื่อสนับสนุนแนวทางการควบคุมสัญญาณรบกวนในการติดตั้ง I/O แบบกระจาย

ขั้วต่อนี้รองรับสายเคเบิลชีลด์ที่มีพื้นที่หน้าตัดตามช่วงที่ระบุ คือ 1.5 ถึง 6 mm2 การเชื่อมต่อชีลด์อย่างถูกต้องช่วยรักษาศักย์อ้างอิงทางไฟฟ้าที่ต้องการระหว่างชีลด์ของสายไฟภาคสนามกับโครงสร้างสายดินป้องกันของการติดตั้ง STB

สำหรับระบบ Schneider Electric Modicon STB อุปกรณ์เสริมสำหรับการต่อลงดินจะติดตั้งร่วมกับส่วนประกอบสายไฟของเกาะ I/O เพื่อรักษาความต่อเนื่องของชีลด์สายเคเบิลและลดการเหนี่ยวนำสัญญาณรบกวนทางไฟฟ้าที่ไม่พึงประสงค์เข้าสู่วงจรสัญญาณ

คำถามที่พบบ่อย

ถาม: ขั้วต่อ STBXSP3010 รองรับสายเคเบิลขนาดช่วงใดบ้าง?
ตอบ: STBXSP3010 ระบุให้ใช้กับสายเคเบิลชีลด์ที่มีพื้นที่หน้าตัดตั้งแต่ 1.5 ถึง 6 mm2

ถาม: STBXSP3010 ต้องใช้แหล่งจ่ายไฟภายนอกหรือไม่?
ตอบ: ไม่ต้อง STBXSP3010 เป็นอุปกรณ์เสริมขั้วต่อลงดินแบบพาสซีฟและไม่ใช้พลังงานไฟฟ้า

ถาม: เมื่อต่อขั้วต่อลงดิน ควรคำนึงถึงการติดตั้งเรื่องใดบ้าง?
ตอบ: ชีลด์ของสายเคเบิลควรสัมผัสกับเส้นทางสายดินอย่างต่อเนื่อง และควรเดินตัวนำสายดินแยกจากสายไฟกำลังที่มีสัญญาณรบกวนสูงเมื่อเหมาะสม

แนวทางการติดตั้งภาคสนาม

ติดตั้งขั้วต่อ STBXSP3010 ตามรูปแบบการต่อลงดินของเกาะ Modicon STB และเอกสารการติดตั้งระบบที่เกี่ยวข้อง

ตรวจสอบให้แน่ใจว่าได้เตรียมปลอกสายเคเบิลชีลด์เพื่อให้ชีลด์สัมผัสกับขั้วต่อลงดินโดยตรง หลีกเลี่ยงการดัดงอมากเกินไปหรือการรับแรงทางกลที่จุดนำสายเข้า รักษาเส้นทางการต่อปลายชีลด์ให้สั้น และเว้นระยะระหว่างสายสัญญาณกับตัวนำกระแสสูง

ตรวจสอบว่าจุดเชื่อมต่อสายดินยึดแน่นทางกล และเครือข่ายสายดินป้องกันมีความต่อเนื่องอย่างเหมาะสมก่อนเริ่มใช้งานระบบ I/O

---
