C65H-DC(IEC60947-2/GB14048.2)

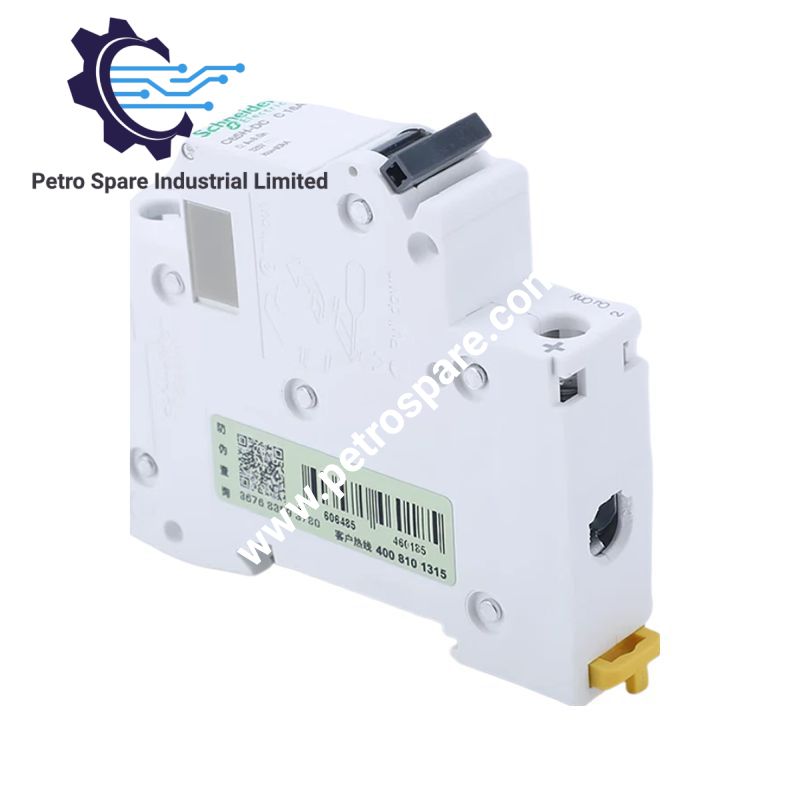

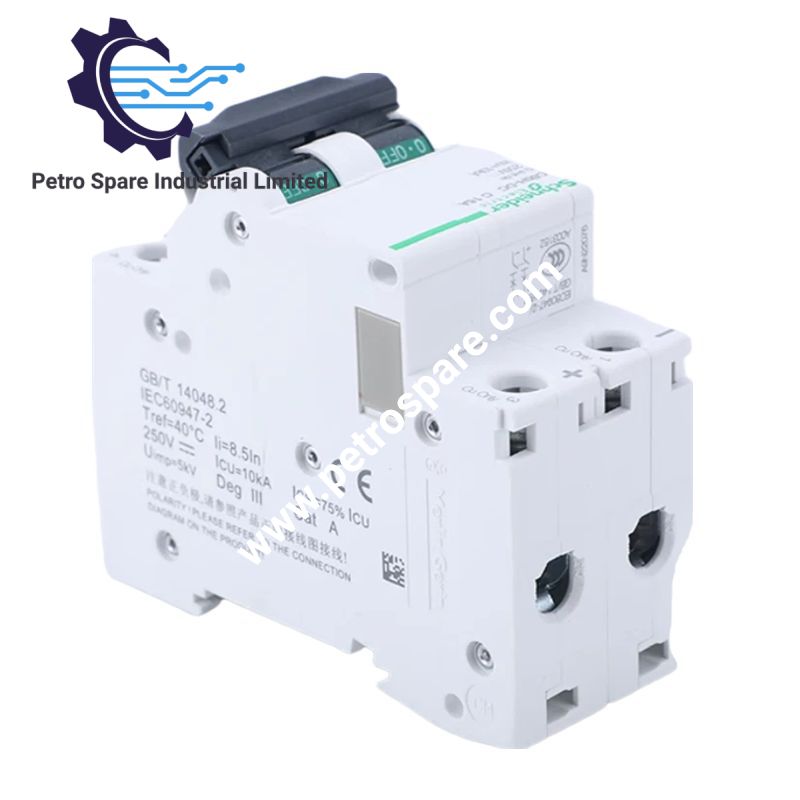

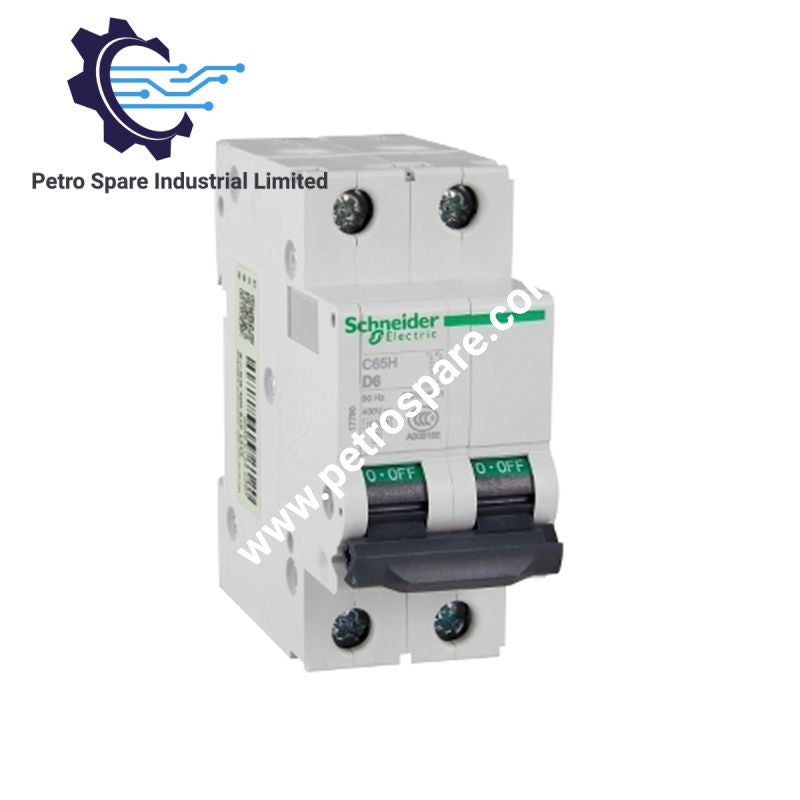

เซอร์กิตเบรกเกอร์ขนาดเล็ก Schneider Electric C65H-DC(IEC60947-2/GB14048.2)

ออกแบบมาเพื่อการตัดวงจรเมื่อเกิดโอเวอร์โหลดและลัดวงจรในวงจรจ่ายไฟ DC Schneider Electric C65H-DC (เซอร์กิตเบรกเกอร์ขนาดเล็ก C65H-DC) ให้การป้องกันระบบ DC ที่ไวต่อขั้วไฟฟ้า กลไกเทอร์มอล-แมกเนติกผสานการป้องกันโอเวอร์โหลดด้วยไบเมทัลเข้ากับการทริปจากลัดวงจรด้วยแม่เหล็กไฟฟ้า

ข้อมูลจำเพาะฮาร์ดแวร์

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่น	C65H-DC
แบรนด์	Schneider Electric
กลุ่มผลิตภัณฑ์	Acti9 / Multi9
ประเภทผลิตภัณฑ์	เซอร์กิตเบรกเกอร์ขนาดเล็กสำหรับ DC
ขนาด	84 mm x 36 mm x 73.5 mm (2P)
การติดตั้ง	ราง DIN แบบสมมาตรขนาด 35 mm
อุณหภูมิการทำงาน	-30 deg C ถึง +70 deg C
จำนวนขั้ว	1P / 2P
แรงดันไฟฟ้าขณะทำงานที่กำหนด	250 V DC (1P); 500 V DC (2P)
แรงดันไฟฟ้าฉนวนที่กำหนด	500 V DC
แรงดันทนต่อแรงดันกระชาก	5 kV / 6 kV
กระแสไฟฟ้าที่กำหนด	1 A ถึง 63 A
ความสามารถในการตัดกระแสลัดวงจรสูงสุด	10 kA ที่ 250 V DC (1P) / 500 V DC (2P)
ความสามารถในการตัดกระแสลัดวงจรขณะใช้งาน	7.5 kA
เส้นโค้งการทริป	เส้นโค้ง C: 7-10 x In; เส้นโค้ง K: 10-14 x In
อายุการใช้งานทางไฟฟ้า	10,000 รอบที่ L/R = 2 ms
อายุการใช้งานทางกล	20,000 รอบ
ความกว้างต่อขั้ว	18 mm
ความสามารถในการรองรับสายที่ขั้วต่อ	สายแข็งขนาดสูงสุด 25 mm2; สายอ่อนขนาด 16 mm2 พร้อมปลอกย้ำ
แรงบิดขั้วต่อ	2.5 N.m
ระดับการป้องกัน	IP20; IP40 เมื่อติดตั้งในตู้โมดูลาร์
มาตรฐาน	IEC 60947-2; GB/T 14048.2

การควบคุมอาร์ก DC และการป้องกันที่ไวต่อขั้วไฟฟ้า

C65H-DC ใช้ตัวนำอาร์กแม่เหล็กและช่องดับอาร์กเพื่อควบคุมพลังงานอาร์ก DC ระหว่างการตัดวงจร ต้องต่อขั้วสายให้ถูกต้อง เนื่องจากเส้นทางอาร์กภายในจะนำอาร์ก DC ไปยังโครงสร้างดับอาร์ก

ส่วนเทอร์มอลจะตอบสนองต่อกระแสโอเวอร์โหลดต่อเนื่อง ขณะที่กลไกทริปแม่เหล็กไฟฟ้าจะตอบสนองต่อกระแสลัดวงจร เส้นโค้ง C ให้การป้องกันระบบจ่ายไฟมาตรฐาน ส่วนเส้นโค้ง K รองรับสภาวะกระแสกระชากเริ่มต้นที่สูงกว่า

อุปกรณ์นี้มีความสามารถในการแยกวงจรตาม IEC 60947-2 และมีไฟแสดงตำแหน่งหน้าสัมผัสสีเขียว ข้อมูลที่ให้มาระบุความสามารถในการตัดกระแสลัดวงจรสูงสุด 10 kA สำหรับการกำหนดค่าแรงดันไฟฟ้า DC แบบ 1P และ 2P ดังกล่าว

คำถามที่พบบ่อย

ถาม: C65H-DC จำเป็นต้องเดินสายตามขั้วไฟฟ้าโดยเฉพาะหรือไม่?
ตอบ: ใช่ ข้อมูลจำเพาะที่ให้มาระบุขั้วบวกและขั้วลบ จึงต้องต่อขั้วให้ถูกต้องเพื่อให้เส้นทางดับอาร์ก DC ทำงานตามที่ออกแบบ

ถาม: ขั้วต่อรองรับสายตัวนำขนาดใดได้บ้าง?
ตอบ: ขั้วต่อแบบอุโมงค์รองรับสายแข็งขนาดสูงสุด 25 mm2 หรือสายอ่อนขนาด 16 mm2 พร้อมปลอกย้ำ

ถาม: อุณหภูมิการทำงานและอายุการใช้งานทางกลที่ระบุไว้เป็นเท่าใด?
ตอบ: ช่วงอุณหภูมิการทำงานที่ระบุคือ -30 deg C ถึง +70 deg C และอายุการใช้งานทางกลกำหนดไว้ที่ 20,000 รอบ

แนวทางการติดตั้งภาคสนาม

• ติดตั้งเบรกเกอร์บนราง DIN แบบสมมาตรขนาด 35 mm โดยตรวจสอบให้ตู้มีการยึดทางกลที่เพียงพอ
• ตรวจสอบขั้วสายตัวนำบวกและลบเทียบกับเครื่องหมายบนขั้วต่อก่อนจ่ายไฟให้วงจร DC
• เลือกกระแสที่กำหนดตามสายตัวนำที่ต้องการป้องกัน โหลดที่เชื่อมต่อ และข้อกำหนดการป้องกันระบบ DC ที่เกี่ยวข้อง
• เว้นระยะระหว่างสายตัวนำกำลัง DC กับสายสัญญาณแอนะล็อกระดับต่ำ สายสื่อสาร หรือสายวัด
• ขันขั้วต่อแบบอุโมงค์ด้วยแรงบิด 2.5 N.m โดยใช้เครื่องมือควบคุมแรงบิดที่เหมาะสม
• ใช้สายตัวนำและปลอกย้ำที่มีขนาดถูกต้องสำหรับสายอ่อนก่อนสอดเข้าขั้วต่อ
• ห้ามบายพาสหรือดัดแปลงเส้นทางดับอาร์กภายใน หรือการจัดเรียงขั้วต่อที่ขึ้นอยู่กับขั้วไฟฟ้า
• ตรวจสอบระยะห่างภายในตู้ การป้องกันการสัมผัส และระดับ IP ที่ต้องการหลังติดตั้ง
• ตรวจสอบพิกัดเบรกเกอร์ เส้นโค้งการทริป ขั้วไฟฟ้า และแรงดันไฟฟ้าของวงจรก่อนจ่ายไฟ DC
• ในการบำรุงรักษา ให้แยกแหล่งจ่ายต้นทางและตรวจสอบว่าไม่มีแรงดันไฟฟ้า DC ก่อนถอดสายตัวนำ

---
