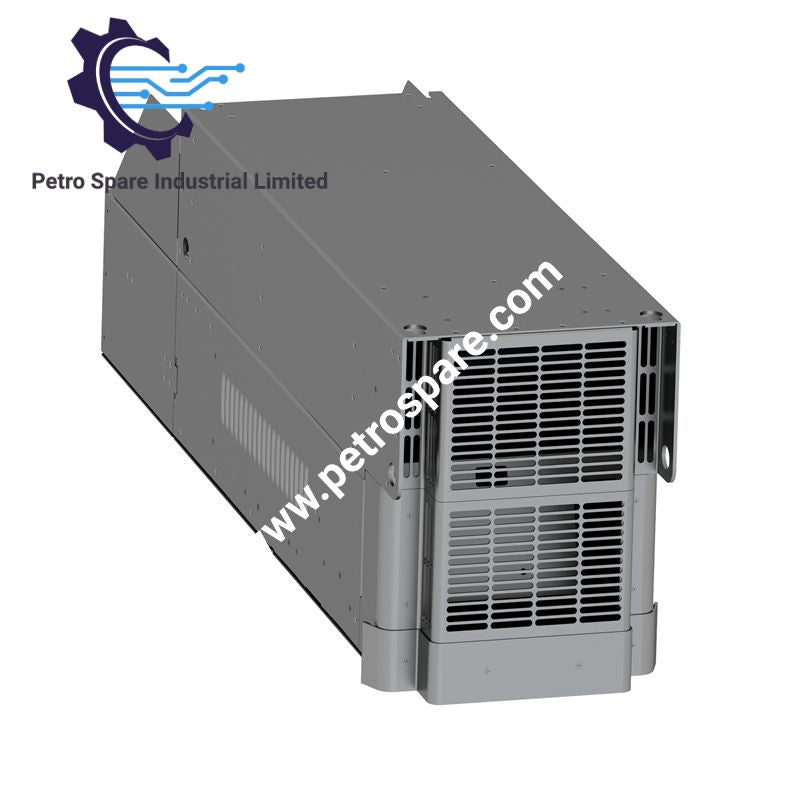

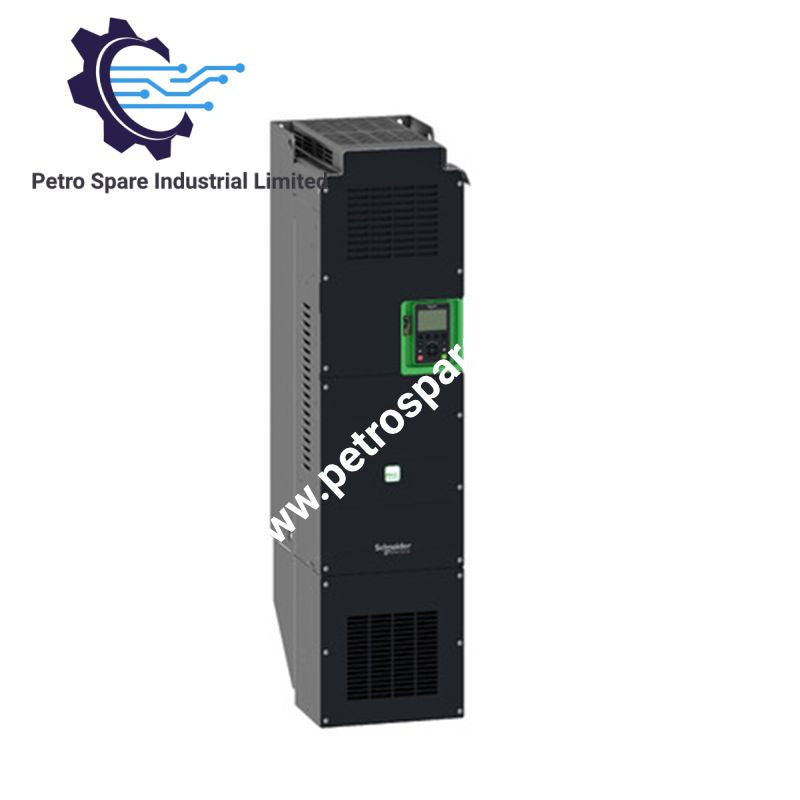

ATV630C13N4

ออกแบบมาสำหรับการควบคุมมอเตอร์แบบความถี่แปรผันในแพลตฟอร์ม Altivar Process ATV600 โดย Schneider Electric ATV630C13N4 (ไดรฟ์ปรับความเร็ว ATV630) ทำหน้าที่แปลงไฟฟ้ากระแสสลับสามเฟสสำหรับมอเตอร์แบบอะซิงโครนัสและซิงโครนัส ไดรฟ์รองรับอินพุตไฟฟ้ากระแสสลับ 380 ถึง 480 V และให้ความถี่เอาต์พุตสูงสุด 500 Hz พร้อมการสื่อสาร Ethernet / Modbus TCP และ Modbus แบบอนุกรมในตัว

ข้อมูลจำเพาะฮาร์ดแวร์

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่น	ATV630C13N4
แบรนด์	Schneider Electric
ซีรีส์	Altivar Process ATV600 / ATV630
ประเภทผลิตภัณฑ์	ไดรฟ์ปรับความเร็ว
แหล่งกำเนิด	ไม่ได้ระบุในข้อมูลที่ให้มา
แรงดันไฟฟ้าจ่ายพิกัด	380 ถึง 480 V AC, 3 เฟส, -15% / +10%
ความถี่แหล่งจ่าย	50 / 60 Hz, +/-5%
กำลังมอเตอร์, งานปกติ	130 kW / 200 HP
กำลังมอเตอร์, งานหนัก	110 kW / 150 HP
กระแสเอาต์พุตต่อเนื่อง, งานปกติ	250 A ที่ 2.5 kHz
กระแสเอาต์พุตต่อเนื่อง, งานหนัก	211 A
ช่วงความถี่เอาต์พุต	0.1 Hz ถึง 500 Hz
ระดับการป้องกัน	IP00 / UL Open Type
กำลังปรากฏ	179 kVA ที่ 480 V
กระแสลัดวงจรที่คาดว่าจะเกิดในสายจ่าย	50 kA
การสื่อสาร	Ethernet / Modbus TCP, Modbus แบบอนุกรม
การสื่อสารเสริม	Profibus DP V1, Profinet, DeviceNet, CANopen, Ethernet/IP
ตัวกรอง EMC ในตัว	มี
โช้ก DC	ติดตั้งในตัว
การตัดแรงบิดอย่างปลอดภัย	SIL 3 / Pl e
วิธีระบายความร้อน	การพาความร้อนแบบบังคับ
น้ำหนัก	0.82 kg
ขนาด	320 mm x 852 mm x 390 mm

คุณลักษณะของไดรฟ์อุตสาหกรรมและการสื่อสาร

ATV630C13N4 ใช้การควบคุมเอาต์พุตแบบความถี่แปรผันสำหรับมอเตอร์สามเฟสแบบอะซิงโครนัสและซิงโครนัส ช่วงเอาต์พุตที่ระบุคือ 0.1 Hz ถึง 500 Hz ครอบคลุมการทำงานที่ความเร็วต่ำจนถึงสภาวะการควบคุมมอเตอร์ความถี่สูง

มีการสื่อสาร Ethernet / Modbus TCP และ Modbus แบบอนุกรมในตัว อินเทอร์เฟซการสื่อสารเสริม ได้แก่ Profibus DP V1, Profinet, DeviceNet, CANopen และ Ethernet/IP อินเทอร์เฟซเหล่านี้เป็นช่องทางการสื่อสารกับระบบควบคุมตามที่ระบุไว้สำหรับการกำหนดค่าไดรฟ์

ไดรฟ์นี้มีตัวกรอง EMC โช้ก DC และฟังก์ชันการตัดแรงบิดอย่างปลอดภัยที่ได้รับการจัดระดับ SIL 3 / Pl e ใช้การพาความร้อนแบบบังคับเพื่อจัดการความร้อน ระดับการป้องกัน IP00 / UL Open Type กำหนดให้ติดตั้งภายในตู้หรือชุดประกอบที่มีการป้องกันอย่างเหมาะสมตามข้อกำหนดการติดตั้งที่เกี่ยวข้อง

คำถามที่พบบ่อย

ถาม: ATV630C13N4 รองรับมอเตอร์ประเภทใดบ้าง

ตอบ: ข้อมูลที่ให้มาระบุว่ารองรับการทำงานกับมอเตอร์สามเฟสแบบอะซิงโครนัสและซิงโครนัส

ถาม: พิกัดกระแสเอาต์พุตต่อเนื่องมีค่าเท่าใด

ตอบ: ไดรฟ์มีพิกัด 250 A ที่ 2.5 kHz สำหรับการทำงานแบบงานปกติ และ 211 A สำหรับการทำงานแบบงานหนัก

ถาม: อินเทอร์เฟซการสื่อสารใดติดตั้งมาในตัว

ตอบ: มีการสื่อสาร Ethernet / Modbus TCP และ Modbus แบบอนุกรมในตัว ส่วน Profibus DP V1, Profinet, DeviceNet, CANopen และ Ethernet/IP ระบุเป็นอินเทอร์เฟซการสื่อสารเสริม

แนวทางการติดตั้งภาคสนาม

ติดตั้งไดรฟ์ภายในตู้หรือชุดประกอบที่มีการป้องกันและเหมาะสมกับระดับการป้องกัน IP00 / UL Open Type เว้นระยะห่างทางกลตามที่กำหนดในเอกสารการติดตั้งของ Schneider Electric ที่เกี่ยวข้อง และตรวจสอบให้แน่ใจว่าการไหลเวียนอากาศแบบพาความร้อนไม่ถูกกีดขวาง

เดินสายไฟ AC ขาเข้า สายตัวนำมอเตอร์ และสายสื่อสารแยกจากกันตามที่การออกแบบการติดตั้งกำหนด ใช้แนวทางการต่อลงดินเพื่อความปลอดภัยและการชีลด์สายเคเบิลที่เหมาะสมกับสภาพแวดล้อม EMC ควรนำตัวกรอง EMC และโช้ก DC ในตัวมาพิจารณาเมื่อออกแบบการจัดวางระบบไฟฟ้าด้านต้นทางและสายเคเบิลมอเตอร์

ตรวจสอบแรงดันไฟฟ้าจ่าย การกำหนดค่าเฟส พิกัดมอเตอร์ ประเภทงาน ข้อกำหนดกระแสเอาต์พุต และอินเทอร์เฟซการสื่อสารก่อนจ่ายไฟ วงจรการตัดแรงบิดอย่างปลอดภัยต้องเดินสายตามสถาปัตยกรรมความปลอดภัยและเอกสารของไดรฟ์ที่เกี่ยวข้อง ห้ามถือว่า STO เป็นการแยกทางไฟฟ้าสำหรับการบำรุงรักษา ให้แยกแหล่งจ่ายไฟโดยใช้ขั้นตอนการตัดแยกที่กำหนด

---
