ATV320U04N4B

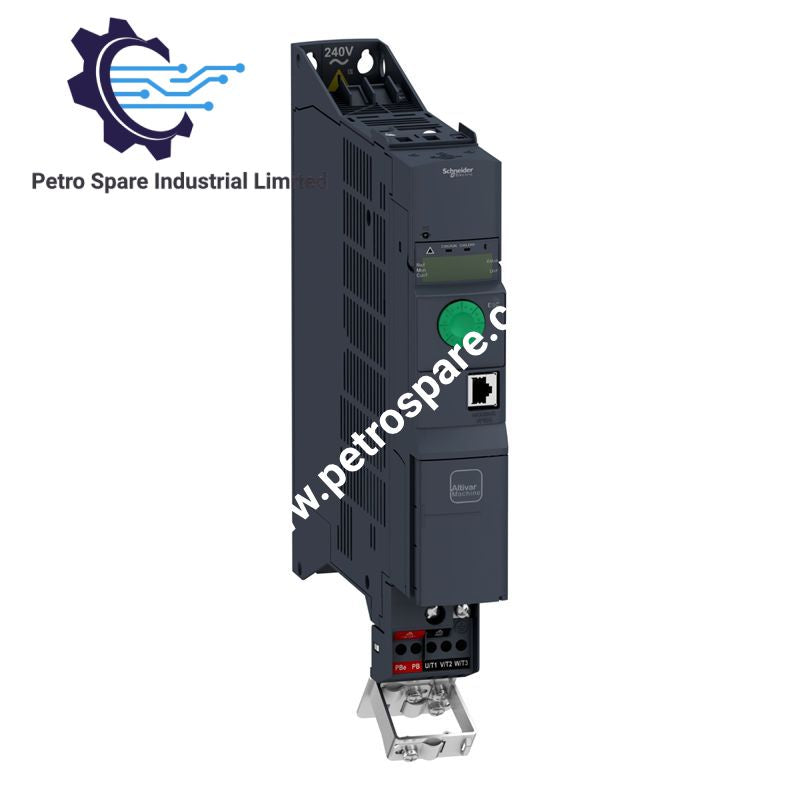

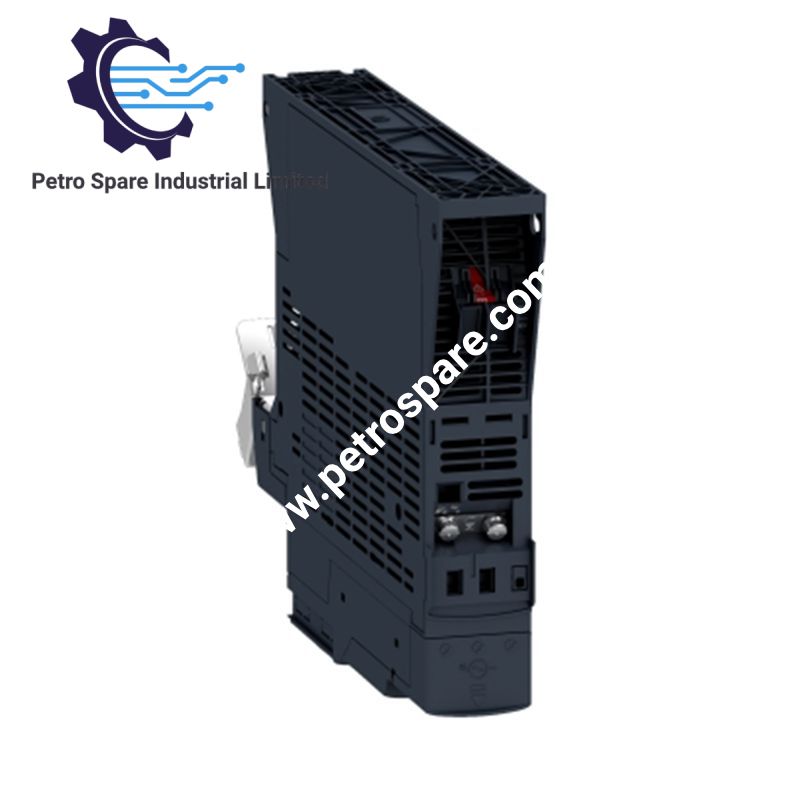

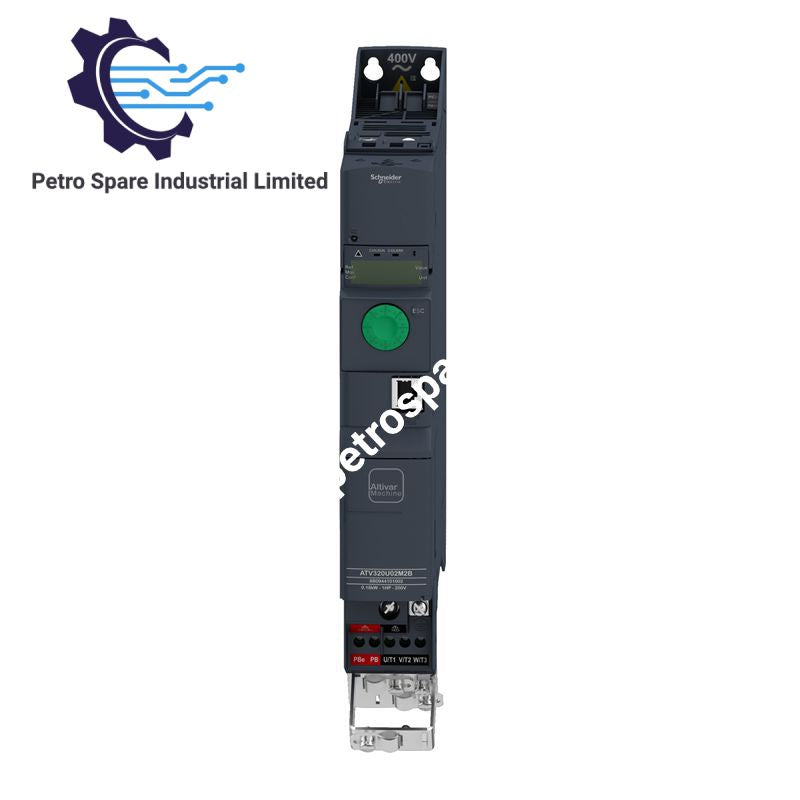

Schneider Electric ATV320U04N4B หรือที่มีการจัดหมวดหมู่เป็น ATV320 Variable Speed Drive ใช้ควบคุมมอเตอร์อะซิงโครนัสและซิงโครนัส 3 เฟส จากแหล่งจ่าย 380 ถึง 500 VAC ไดรฟ์นี้มีกระแสเอาต์พุตพิกัด 1.5 A รองรับกำลังมอเตอร์แบบงานหนัก 0.37 kW, I/O แอนะล็อกและดิจิทัลที่กำหนดค่าได้ รวมถึงการสื่อสารแบบอนุกรม Modbus หรือ CANopen

ข้อมูลจำเพาะฮาร์ดแวร์

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่น	ATV320U04N4B
แบรนด์	Schneider Electric
ซีรีส์ผลิตภัณฑ์	Altivar Machine ATV320
ประเภทผลิตภัณฑ์	ไดรฟ์ปรับความเร็วรอบ
รูปแบบ	แบบหนังสือ
การติดตั้ง	ติดตั้งในตู้ แนวตั้ง +/- 10 องศา
แรงดันไฟฟ้าแหล่งจ่ายพิกัด	380...500 VAC
ความถี่เครือข่าย	50-60 Hz
กระแสเอาต์พุตพิกัด	1.5 A
กำลังมอเตอร์	0.37 kW สำหรับงานหนัก
กำลังม้าสูงสุด	0.5 hp
แรงดันเอาต์พุตสูงสุด	500 V
กระแสสาย	2.1 A ที่ 380 V, 1.6 A ที่ 500 V
กำลังปรากฏ	1.4 kVA ที่ 500 V สำหรับงานหนัก
ความถี่เอาต์พุตสูงสุด	0.599 kHz
ความถี่สวิตชิ่ง	ปรับได้ 2...16 kHz; 4...16 kHz เมื่อมีการลดพิกัด
ความถี่สวิตชิ่งพิกัด	4 kHz
เบรกชอปเปอร์	ในตัว
ตัวกรอง EMC	Class C2 ในตัว
อินพุตดิจิทัล	7 จุด รวม STO และ DI1...DI6
เอาต์พุตดิจิทัล	เอาต์พุตโอเพนคอลเลกเตอร์ 3 จุด
อินพุตแอนะล็อก	3 จุด: แรงดัน แรงดันดิฟเฟอเรนเชียลแบบไบโพลาร์ และกระแส
เอาต์พุตแอนะล็อก	1 จุด กำหนดค่าได้เป็น 0...20 mA หรือ 0...10 VDC
เอาต์พุตรีเลย์	ลอจิกรีเลย์ R1 และ R2 ที่กำหนดค่าได้
การสื่อสาร	Modbus แบบอนุกรม, CANopen
โมดูลการสื่อสารเสริม	CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
ฟังก์ชันความปลอดภัย	STO, SS1, SLS
การป้องกัน	เฟสอินพุตขาด, กระแสเกินระหว่างเฟสเอาต์พุตกับดิน, ไดรฟ์ร้อนเกิน, ลัดวงจรเฟสมอเตอร์, การป้องกันความร้อน
ขนาด	กว้าง 45.0 mm x สูง 325.0 mm x ลึก 245.0 mm
น้ำหนัก	2.5 kg
อุณหภูมิขณะทำงาน	-10...50 องศา C โดยไม่ลดพิกัด; 50...60 องศา C เมื่อมีการลดพิกัด
อุณหภูมิขณะจัดเก็บ	-25...70 องศา C
ระดับสภาพแวดล้อม	Class 3C3 และ Class 3S2 ตาม IEC 60721-3-3
ความชื้นขณะทำงาน	Class 3K5 ตาม EN 60721-3
การใช้พลังงาน	พัดลม: 23.0 W ที่ 380 V, 4 kHz
ปริมาตรลมระบายความร้อน	9.4 m3/h
ระดับ IP	IP20
ประเภทแรงดันเกิน	III
ระดับมลภาวะ	2
แหล่งกำเนิด	ID
มาตรฐาน	IEC 61800-5-1

อินเทอร์เฟซควบคุม PLC และไดรฟ์

ATV320U04N4B ใช้โครงสร้าง I/O ที่กำหนดค่าได้สำหรับการควบคุมมอเตอร์โดยตรงและรับสัญญาณป้อนกลับจากเครื่องจักร DI1 ถึง DI6 ทำงานที่ 24 VDC ขณะที่ DI5 สามารถกำหนดค่าเป็นอินพุตพัลส์ได้สูงสุด 0...30 kHz อินเทอร์เฟซแอนะล็อกรองรับฟังก์ชันอินพุต 0...10 VDC, +/- 10 VDC แบบดิฟเฟอเรนเชียล และ 0...20 mA สามารถกำหนดค่า AQ1 เป็นเอาต์พุต 0...20 mA หรือ 0...10 VDC ได้

ไดรฟ์รองรับการควบคุมแรงดัน/ความถี่และการควบคุมเวกเตอร์ฟลักซ์แบบไม่ใช้เซนเซอร์สำหรับมอเตอร์อะซิงโครนัส รวมถึงการควบคุมเวกเตอร์แบบไม่ใช้เซนเซอร์สำหรับมอเตอร์ซิงโครนัส ความถี่สวิตชิ่งปรับได้ตั้งแต่ 2 ถึง 16 kHz โดยใช้การลดพิกัดในช่วงความถี่สูงที่ระบุ

การสื่อสารทำได้ผ่าน Modbus แบบอนุกรมและ CANopen โมดูลการสื่อสารเสริมช่วยขยายอินเทอร์เฟซให้รองรับ PROFINET, EtherNet/IP, EtherCAT, Profibus DP V1, Ethernet Powerlink, DeviceNet และการกำหนดค่า CANopen เพิ่มเติม

คำถามที่พบบ่อย

ถาม: ATV320U04N4B ระบุช่วงแหล่งจ่ายมอเตอร์ไว้เท่าใด?
ตอบ: ช่วงแหล่งจ่ายอินพุตพิกัดคือ 380...500 VAC, 3 เฟส โดยมีความถี่เครือข่าย 50-60 Hz

ถาม: ไดรฟ์รองรับสัญญาณแอนะล็อกใดบ้าง?
ตอบ: AI1 รองรับ 0...10 VDC, AI2 รองรับแรงดันดิฟเฟอเรนเชียล +/- 10 VDC และ AI3 รองรับรูปแบบอินพุตกระแสที่กำหนดค่าได้ รวมถึง 0...20 mA และ 4...20 mA

ถาม: มีการระบุฟังก์ชันความปลอดภัยในตัวใดบ้าง?
ตอบ: ข้อมูลที่ให้มาระบุ Safe Torque Off (STO), Safe Stop 1 (SS1) และ Safely Limited Speed (SLS) เป็นฟังก์ชันความปลอดภัยที่ใช้งานได้ ฟังก์ชันความปลอดภัยอื่นที่ระบุไว้ไม่มีในรุ่นย่อยนี้

แนวทางการติดตั้งภาคสนาม

ติดตั้ง ATV320U04N4B ในตำแหน่งแนวตั้งตามที่กำหนดภายในตู้ โดยใช้รูยึดทั้งสี่รู รักษาทิศทางการติดตั้งที่ระบุไว้ที่ +/- 10 องศา

ต่อแหล่งจ่าย 3 เฟสและสายมอเตอร์ตามเอกสารการเดินสายของไดรฟ์ ควรแยกสายไฟกำลังออกจากสายสัญญาณแอนะล็อกระดับต่ำและสายควบคุมเท่าที่ทำได้ เพื่อลดสัญญาณรบกวนที่ส่งผ่านตัวนำ

สำหรับสัญญาณแอนะล็อก ให้ใช้สายเครื่องมือวัดแบบมีชีลด์ที่เหมาะสมตามข้อกำหนดของการออกแบบการติดตั้ง ต่อชีลด์สายเคเบิลตามรูปแบบการต่อลงดินของตู้ และหลีกเลี่ยงการเดินสายสัญญาณแอนะล็อกขนานกับสายมอเตอร์กระแสสูง

ตรวจสอบแหล่งจ่ายควบคุม 24 VDC และขั้ว I/O ก่อนจ่ายไฟให้ไดรฟ์ การเดินสาย STO ต้องดำเนินการตามการออกแบบวงจรความปลอดภัยที่เกี่ยวข้องและเอกสารการติดตั้ง ATV320

จัดให้มีการระบายอากาศภายในตู้อย่างเพียงพอตามข้อกำหนดด้านลมระบายความร้อน ช่วงการทำงานที่ระบุไว้คือ -10...50 องศา C โดยไม่ลดพิกัด และ 50...60 องศา C เมื่อมีการลดพิกัด ตรวจสอบให้อุณหภูมิภายในตู้อยู่ในช่วงนี้ระหว่างการทำงาน

ควรติดตั้งตัวกรอง EMC Class C2 ในตัว การต่อลงดินเพื่อการป้องกัน การจัดวางสายมอเตอร์ และส่วนประกอบ EMC ภายนอกใด ๆ ตามคำแนะนำการติดตั้งของ Schneider Electric ที่เกี่ยวข้อง

---
