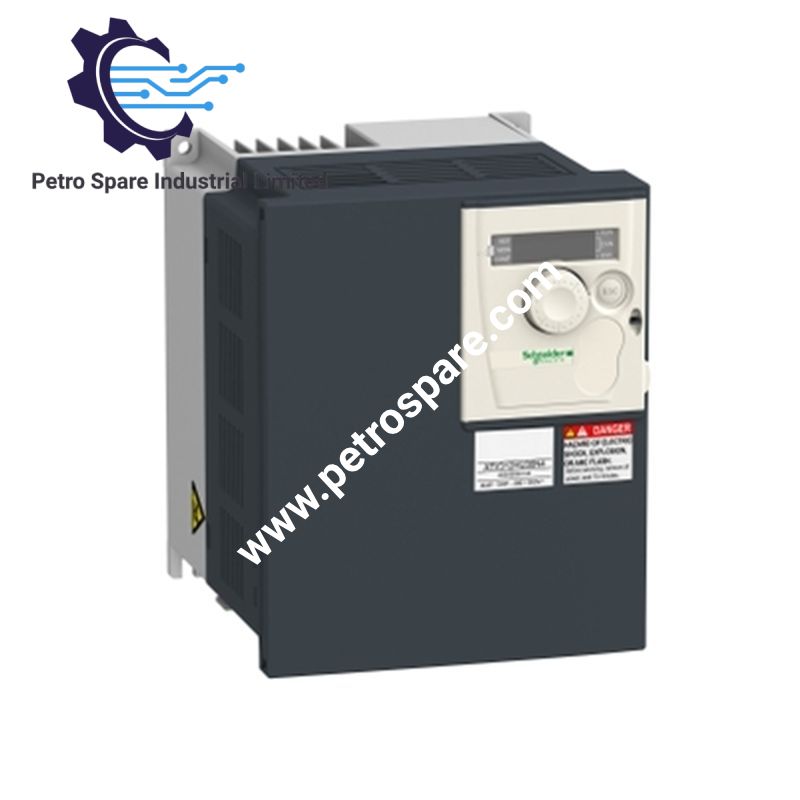

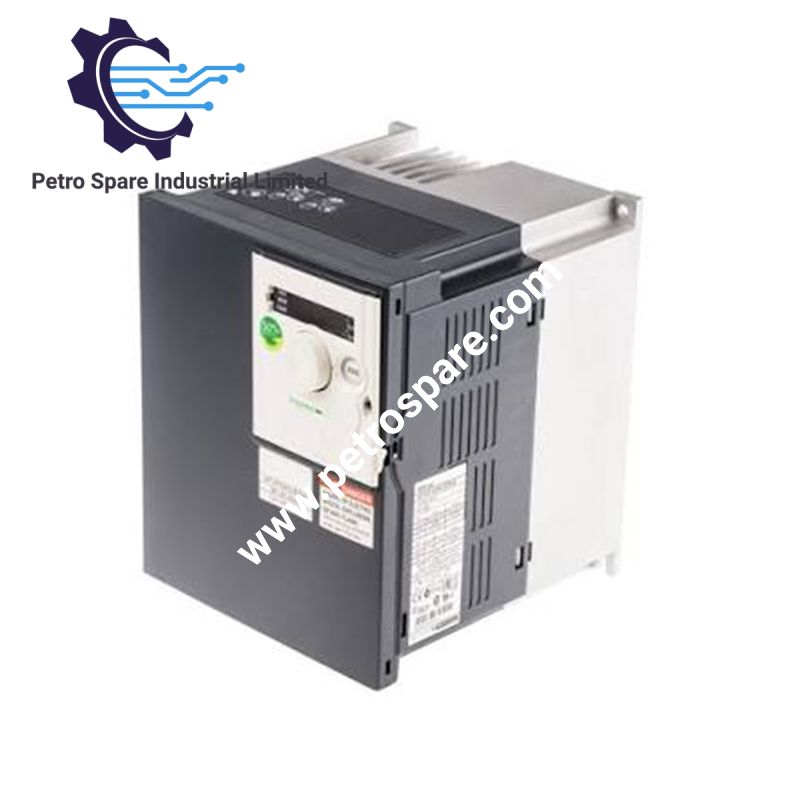

ATV312HU30N4

ออกแบบมาสำหรับการควบคุมความเร็วของมอเตอร์แบบอะซิงโครนัสในแพลตฟอร์ม Altivar 312 Schneider Electric ATV312HU30N4 (ชุดขับความเร็วปรับได้ ATV312) รองรับการแปลงไฟฟ้า 3 เฟสจากแหล่งจ่าย 380-500 VAC เป็นเอาต์พุตมอเตอร์ที่ปรับความถี่ได้ตั้งแต่ 0 ถึง 500 Hz ชุดขับนี้ใช้การควบคุมเวกเตอร์ฟลักซ์แบบไม่ใช้เซนเซอร์ร่วมกับการควบคุมมอเตอร์แบบ PWM และมีอินเทอร์เฟซแบบแอนะล็อก ดิสครีต รีเลย์ Modbus และ CANopen

ข้อมูลจำเพาะฮาร์ดแวร์

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่น	ATV312HU30N4
แบรนด์	Schneider Electric
ซีรีส์	Altivar 312
ประเภทผลิตภัณฑ์	ชุดขับความเร็วปรับได้
การใช้งาน	เครื่องจักรทั่วไป / มอเตอร์แบบอะซิงโครนัส
กำลังมอเตอร์พิกัด	3 kW
แรงดันไฟฟ้าแหล่งจ่ายพิกัด	380-500 VAC, 3 เฟส
ความถี่แหล่งจ่าย	50-60 Hz
ขีดจำกัดแรงดันไฟฟ้าแหล่งจ่าย	323-550 V
กำลังปรากฏพิกัด	7.1 kVA
กระแสสาย	10.9 A ที่ 380 V; 8.3 A ที่ 500 V
กระแสเอาต์พุตต่อเนื่อง	7.1 A ที่ 4 kHz
ความถี่เอาต์พุต	0-500 Hz
ความถี่สวิตชิ่ง	ปรับได้ 2-16 kHz
ความถี่สวิตชิ่งพิกัด	4 kHz
การสูญเสียกำลัง	125 W ที่โหลดพิกัด
กระแสชั่วขณะสูงสุด	10.7 A เป็นเวลา 60 s
วิธีการควบคุม	การควบคุมเวกเตอร์ฟลักซ์แบบไม่ใช้เซนเซอร์ร่วมกับ PWM
แรงบิดเกินชั่วขณะ	170-200% ของแรงบิดมอเตอร์พิกัด
อินพุตแอนะล็อก	3
เอาต์พุตแอนะล็อก	1
อินพุตดิสครีต	6
เอาต์พุตดิสครีต	2
สัญญาณอินพุตแอนะล็อก	AI1: 0-10 V; AI2: +/-10 V; AI3: 0-20 mA
สัญญาณเอาต์พุตแอนะล็อก	AOC: 0-20 mA; AOV: 0-10 V
เอาต์พุตรีเลย์	R1A/R1B/R1C และ R2A/R2B
การสื่อสาร	Modbus RTU, CANopen
อินเทอร์เฟซทางกายภาพ	ลิงก์อนุกรม RS485 แบบมัลติดรอป
ขั้วต่อ	RJ45 1 ช่องสำหรับ Modbus/CANopen
อัตราการรับส่งข้อมูล	CANopen: 10-1000 kbps; Modbus: 4800-19200 bps
ตัวกรอง EMC ในตัว	มี
แหล่งจ่ายลอจิกภายใน	19-30 V, 100 mA
แหล่งจ่ายโพเทนชิโอมิเตอร์อ้างอิง	10-10.8 V, 10 mA
การป้องกัน IP	IP20 ส่วนบนเมื่อไม่มีฝาครอบ; ขั้วต่อ IP21; ส่วนบน IP31/IP41 ขึ้นอยู่กับการกำหนดค่า
ความกว้าง	142 mm
ความสูง	184 mm
ความลึก	152 mm
ขนาด	142 x 184 x 152 mm
น้ำหนัก	3.1 kg
อุณหภูมิใช้งาน	-10 ถึง 50 deg C โดยไม่ลดพิกัด; -10 ถึง 60 deg C โดยลดพิกัด
อุณหภูมิจัดเก็บ	-25 ถึง 70 deg C
ระดับความสูงในการใช้งาน	สูงสุด 1000 m โดยไม่ลดพิกัด; 1000-3000 m โดยลดพิกัดกระแส
การป้องกัน	เฟสขาด แรงดันเกิน แรงดันต่ำ เฟสมอเตอร์ขาด ลัดวงจรเอาต์พุต ความร้อนสูงเกิน และการป้องกันความร้อนของมอเตอร์
ฉนวน	ฉนวนไฟฟ้าระหว่างวงจรกำลังและวงจรควบคุม
แหล่งกำเนิด	ไม่ได้ระบุในข้อมูลที่ให้มา
การใช้พลังงาน	การสูญเสียกำลัง 125 W ที่โหลดพิกัด

คุณลักษณะอินเทอร์เฟซ PLC ชุดขับ และเครือข่าย

ATV312HU30N4 มีอินพุตดิสครีต 24 V ที่ตั้งโปรแกรมได้ 6 ช่อง อินพุตแอนะล็อกที่กำหนดค่าได้ 3 ช่อง เอาต์พุตแอนะล็อกที่กำหนดค่าได้ 1 ช่อง และเอาต์พุตรีเลย์ที่กำหนดค่าได้ 2 ช่อง AI1 รองรับ 0-10 V, AI2 รองรับ +/-10 V และ AI3 รองรับ 0-20 mA การสุ่มตัวอย่างสัญญาณแอนะล็อกกำหนดไว้ที่ 8 ms ขณะที่การสุ่มตัวอย่างอินพุตดิสครีตกำหนดไว้ที่ 4 ms

สำหรับการสื่อสารควบคุมในงานอุตสาหกรรม ชุดขับนี้มีอินเทอร์เฟซ RS485 แบบมัลติดรอปผ่านขั้วต่อ RJ45 CANopen รองรับอัตราการรับส่งข้อมูลตั้งแต่ 10 kbps ถึง 1 Mbps โดยมีแอดเดรสโหนดตั้งแต่ 1 ถึง 127 Modbus RTU รองรับ 4800, 9600 และ 19200 bps โดยมีแอดเดรสตั้งแต่ 1 ถึง 247 การ์ดสื่อสารเสริมรองรับ CANopen แบบเดซี่เชน, DeviceNet, Fipio, Modbus TCP และ Profibus DP

ส่วนควบคุมมอเตอร์ใช้การควบคุมเวกเตอร์ฟลักซ์แบบไม่ใช้เซนเซอร์ร่วมกับ PWM สามารถปรับแรมป์เร่งและลดความเร็วแยกจากกันได้ตั้งแต่ 0.1 ถึง 999.9 s สามารถปรับการชดเชยสลิปของมอเตอร์ ให้ปรับอัตโนมัติตามโหลด หรือปิดใช้งานได้ มีการฉีดกระแสตรงเพื่อเบรกจนมอเตอร์หยุดนิ่ง

คำถามที่พบบ่อย

ถาม: ATV312HU30N4 ใช้กับแรงดันแหล่งจ่ายและมอเตอร์พิกัดเท่าใด
ตอบ: ชุดขับรองรับแหล่งจ่ายพิกัด 380-500 VAC แบบ 3 เฟส และกำหนดไว้สำหรับมอเตอร์แบบอะซิงโครนัสขนาด 3 kW ขีดจำกัดแรงดันไฟฟ้าที่ใช้งานได้ของแหล่งจ่ายคือ 323-550 V

ถาม: อินเทอร์เฟซมาตรฐานรองรับโปรโตคอลการสื่อสารใดบ้าง
ตอบ: อินเทอร์เฟซ RJ45 มาตรฐานรองรับการสื่อสาร RS485 สำหรับ Modbus RTU และ CANopen CANopen รองรับสูงสุด 1 Mbps ส่วน Modbus รองรับสูงสุด 19200 bps

ถาม: มีสัญญาณควบคุมแอนะล็อกใดบ้าง
ตอบ: AI1 รองรับ 0-10 V, AI2 รองรับ +/-10 V และ AI3 รองรับ 0-20 mA เอาต์พุตแอนะล็อกสามารถกำหนดค่าเป็น 0-20 mA หรือ 0-10 V ได้

แนวทางการติดตั้งภาคสนาม

ติดตั้งชุดขับในแนวตั้งภายในช่วงตำแหน่งใช้งานที่กำหนด และเว้นระยะรอบฮีตซิงก์ให้เพียงพอเพื่อการระบายความร้อน ข้อมูลที่ให้มาระบุตำแหน่งติดตั้งแนวตั้งที่ +/- 10 องศา

แยกสายไฟกำลังออกจากสายสัญญาณแอนะล็อกระดับต่ำและสายสื่อสาร เพื่อลดสัญญาณรบกวนแบบนำและแบบแผ่ จัดเดินสายสื่อสาร RS485/CANopen แยกจากสายมอเตอร์และสายไฟขาเข้าเท่าที่สามารถทำได้

เชื่อมต่อสายดินป้องกันและขั้วต่อกำลังตามเอกสารการติดตั้งที่เกี่ยวข้อง ปฏิบัติตามแรงบิดขันขั้วต่อที่กำหนด: 0.6 N.m สำหรับขั้วต่อควบคุม และ 1.2 N.m สำหรับขั้วต่อกำลังหลักและขั้วต่อมอเตอร์

ชุดขับมีตัวกรอง EMC ในตัว การหุ้มฉนวนสายเคเบิลและการต่อปลายชิลด์ควรดำเนินการตามคำแนะนำการติดตั้ง ATV312 ที่เกี่ยวข้องและข้อกำหนดการติดตั้ง EMC ของระบบ

อุปกรณ์นี้กำหนดให้ใช้งานที่อุณหภูมิ -10 ถึง 50 deg C โดยไม่ลดพิกัดเมื่อใส่ฝาครอบด้านบนป้องกัน การใช้งานสูงสุด 60 deg C จำเป็นต้องลดพิกัดกระแสตามเงื่อนไขที่ระบุ ระดับความสูงเกิน 1000 m ก็จำเป็นต้องลดพิกัดกระแสเช่นกัน

สถานะผลิตภัณฑ์ที่ให้มาระบุว่า ATV312HU30N4 ยุติการผลิตและใช้สำหรับงานบริการเท่านั้น โดยมีกำหนดยุติการผลิตในวันที่ 4 กันยายน 2027 และสิ้นสุดการให้บริการในวันที่ 4 กันยายน 2033 รุ่นทดแทนที่ระบุคือ Schneider Electric ATV320U30N4C

---
