172JNN21032

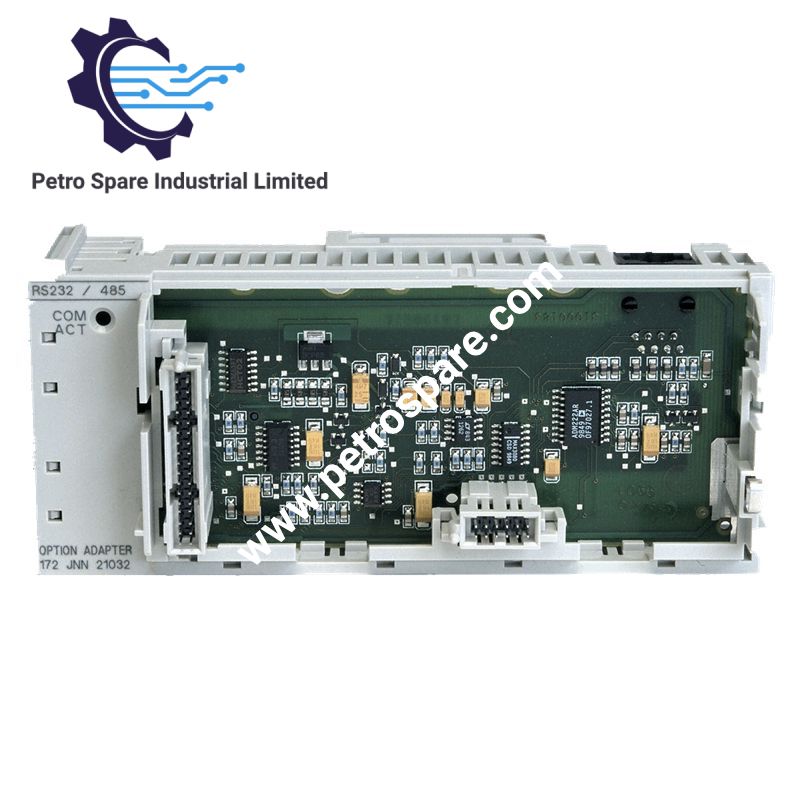

Schneider Electric 172JNN21032 หรือที่จัดหมวดหมู่อีกชื่อว่าอะแดปเตอร์ตัวเลือก Serial Link 172JNN21032 ทำหน้าที่เป็นส่วนประกอบฮาร์ดแวร์เฉพาะสำหรับประมวลผลการสื่อสารอนุกรม RS232 หรือ RS485 แบบพอร์ตเดียวภายในระบบแพลตฟอร์มระบบอัตโนมัติ Modicon Momentum

ข้อมูลจำเพาะฮาร์ดแวร์

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่น	172JNN21032
แบรนด์	Schneider Electric
แหล่งกำเนิด	ฝรั่งเศส / การดำเนินงานทั่วโลก
น้ำหนัก	85.05 กรัม
ขนาด	143.1 มม. x 25 มม. x 60.06 มม.
อุณหภูมิขณะทำงาน	0 ถึง 60 องศาเซลเซียส
การใช้พลังงาน	700 mA ที่ 12 VDC
แรงดันไฟเลี้ยง	5 VDC (+/- 5%) ผ่านฐาน I/O
พอร์ตการสื่อสาร	1 พอร์ต (เลือก RS232 หรือ RS485 ได้)
อินเทอร์เฟซทางกายภาพ	ขั้วต่อ D-shell 9 พิน จำนวน 1 ช่อง
ความแม่นยำนาฬิกาเรียลไทม์	ค่าคลาดเคลื่อน +/- 13 วินาที/วัน
ประเภทแบตเตอรี่สำรอง	แบตเตอรี่ลิเธียม ขนาด 2/3 AA (อายุการใช้งาน 5 ปี)
ระดับการป้องกัน	IP20 ตามมาตรฐาน IEC 529
สารเคลือบป้องกัน	สารเคลือบแบบคอนฟอร์มัล Humiseal 1A33
ความทนทานต่อไดอิเล็กทริก	500 VDC
วัสดุตัวเครื่อง	Lexan

การสื่อสารแบ็กเพลนแบบกำหนดแน่นอนและพลวัตฟิลด์บัส

172JNN21032 จัดการแปลข้อมูลอนุกรมบนเครือข่ายแบ็กเพลนแบบกำหนดแน่นอน โดยเป็นอินเทอร์เฟซโดยตรงระหว่างฐาน I/O ของ Modicon Momentum กับโครงสร้างพื้นฐานฟิลด์แบบอนุกรม ความเร็วในการสื่อสารของบัสแบ็กเพลนและเวลาแฝงในการแปลโปรโตคอลได้รับการควบคุมผ่านการจัดการบัฟเฟอร์ระดับฮาร์ดแวร์ โมดูลนี้รองรับการส่งสัญญาณ RS232 แบบจุดต่อจุด หรือตัวเลือกโทโพโลยี RS485 แบบหลายจุดผ่านอินเทอร์เฟซ DB9 ฟังก์ชันนาฬิกาเรียลไทม์ในตัวอาศัยแหล่งจ่ายสำรองจากแบตเตอรี่ลิเธียมโดยเฉพาะ เพื่อรักษาการประทับเวลาของระบบระหว่างไฟเลี้ยงหลักขัดข้องโดยไม่ทำให้บัสแบ็กเพลนเสื่อมประสิทธิภาพ

คำถามที่พบบ่อย

ถาม: 172JNN21032 รับพลังงานสำหรับการทำงานภายในอย่างไร

ตอบ: อะแดปเตอร์รับพลังงานลอจิกหลัก 5 VDC โดยตรงผ่านการเชื่อมต่อบัสฐาน I/O ของ Modicon Momentum ที่อยู่ด้านล่าง โดยใช้กระแสสูงสุด 700 mA ที่ 12 VDC ระหว่างรอบการทำงาน

ถาม: การติดตามเวลาจะเป็นอย่างไรเมื่อถอดไฟเลี้ยงฐานออก

ตอบ: แบตเตอรี่ลิเธียมภายในขนาด 2/3 AA จะรักษาการทำงานของนาฬิกาเรียลไทม์ระหว่างไฟฟ้าดับ โดยคงการทำงานของนาฬิกาแบบอิสระได้นานสูงสุด 30 วัน หลังจากมีการแจ้งเตือนสถานะแบตเตอรี่ต่ำที่อุณหภูมิ 40 องศาเซลเซียส

แนวทางการติดตั้งภาคสนาม

ติดตั้งอะแดปเตอร์ตัวเลือกเข้ากับช่องที่กำหนดบนยูนิตฐาน Modicon Momentum โดยตรง ตรวจสอบให้แน่ใจว่าสายภาคสนามที่เชื่อมต่อกับอินเทอร์เฟซ D-shell 9 พินเป็นไปตามข้อจำกัดระยะทางของสัญญาณดิฟเฟอเรนเชียล RS232 หรือ RS485 ขั้นตอนการชีลด์มาตรฐานสำหรับงานอุตสาหกรรมกำหนดให้ต่อสายกราวด์ของถักสายเข้ากับเปลือกขั้วต่อ DB9 เพื่อป้องกันสัญญาณรบกวน EMI เว้นระยะห่างรอบชุดโมดูลอย่างน้อยตามที่กำหนด เพื่อให้สามารถระบายความร้อนแบบพาสซีฟได้ตลอดช่วงอุณหภูมิขณะทำงาน 0 ถึง 60 องศาเซลเซียส

---
