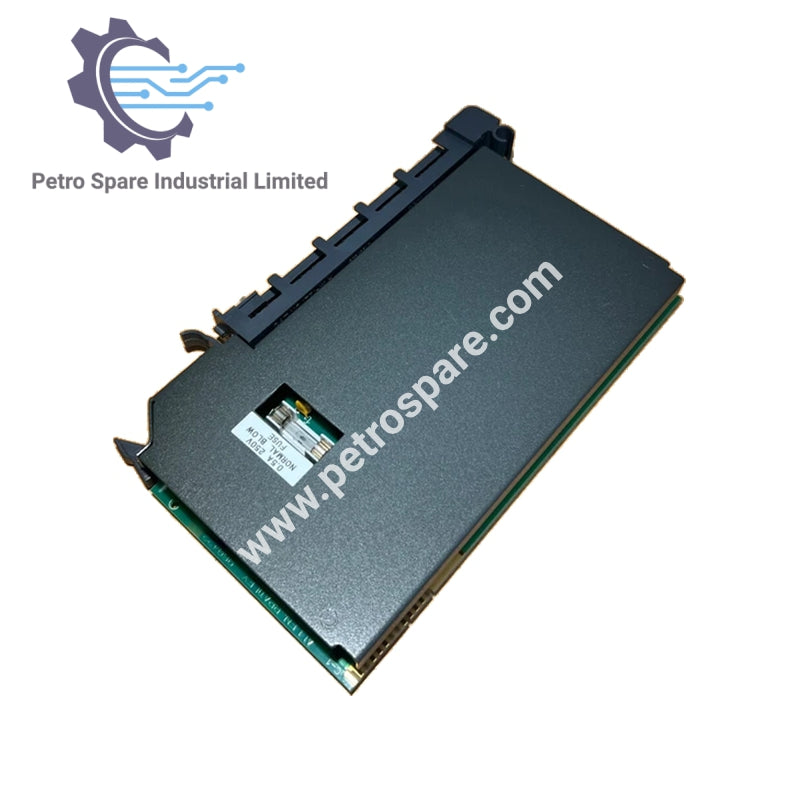

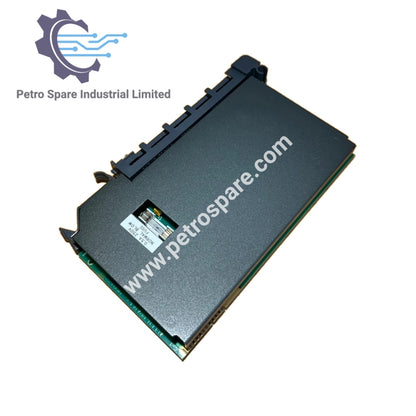

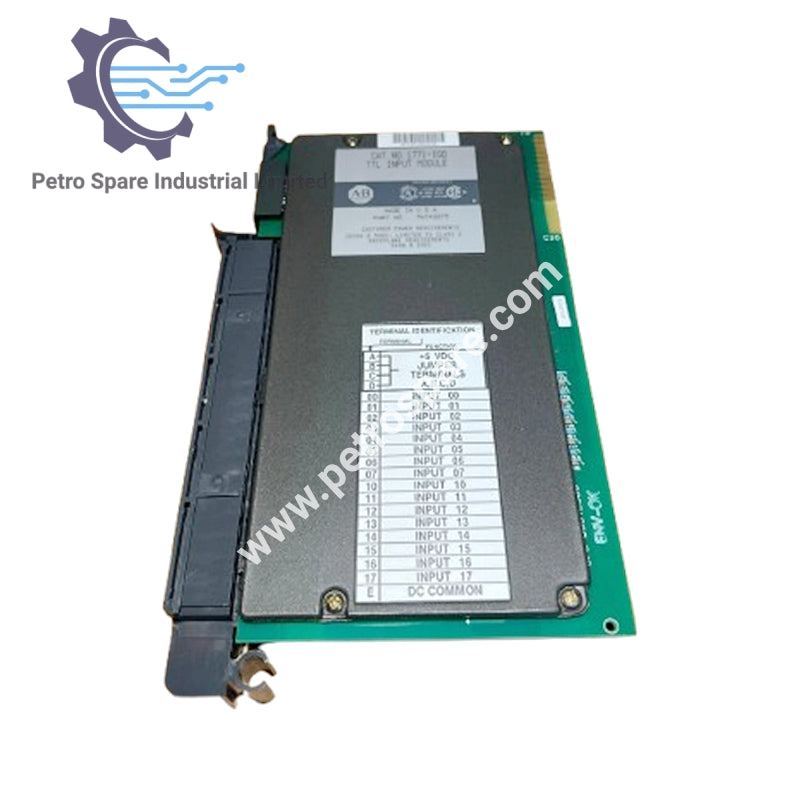

1771-IGD

ภาพรวม

• รุ่น: 1771-IGD

• ประเภท: โมดูลอินพุต TTL

• ชุด: Allen-Bradley PLC-5

• จำนวนอินพุตต่อโมดูล: 16

• ตำแหน่งโมดูล: โครงซีรีส์ A/B (1771-A1B, A2B, A3B, A3B1, A4B) หรือ โครง I/O 1771-AM1, AM2

ข้อกำหนดทางไฟฟ้า

• แรงดันไฟฟ้าอินพุตที่กำหนด:

  • สูง = จริง: 2.0–5.25 โวลต์กระแสตรง

  • ต่ำ = จริง: -0.2–0.8 โวลต์กระแสตรง

• แรงดันไฟฟ้าที่ลูกค้าให้: 5.0 โวลต์กระแสตรง ±0.25 โวลต์

• ริปเปิล: สูงสุด 50 มิลลิโวลต์ พีค-ทู-พีค

• ความต้องการกระแสไฟฟ้าของลูกค้า:

  • จ่ายต่ออินพุต: สูงสุด 7 มิลลิแอมแปร์

  • ดูดต่ออินพุต: สูงสุด 0.8 มิลลิแอมแปร์

• กระแสไฟฟ้าที่ลูกค้าให้ต่อโมดูล: สูงสุด 380 มิลลิแอมแปร์

• เวลาหน่วงสัญญาณอินพุต: น้อยกว่า 1 มิลลิวินาที

• กระแสไฟฟ้าบนแผงหลัง: สูงสุด 130 มิลลิแอมแปร์

• แรงดันไฟฟ้ากั้น: 1500 โวลต์สลับ รากที่สองของค่าเฉลี่ยกำลังสอง, 1 วินาที

ข้อกำหนดพลังงานและความร้อน

• การใช้พลังงาน: 0.4–2.7 วัตต์

• การระบายความร้อน: 1.4–9.2 บีทียูต่อชั่วโมง

---
