PLX32-MBTCP-PND

ภาพรวมผลิตภัณฑ์

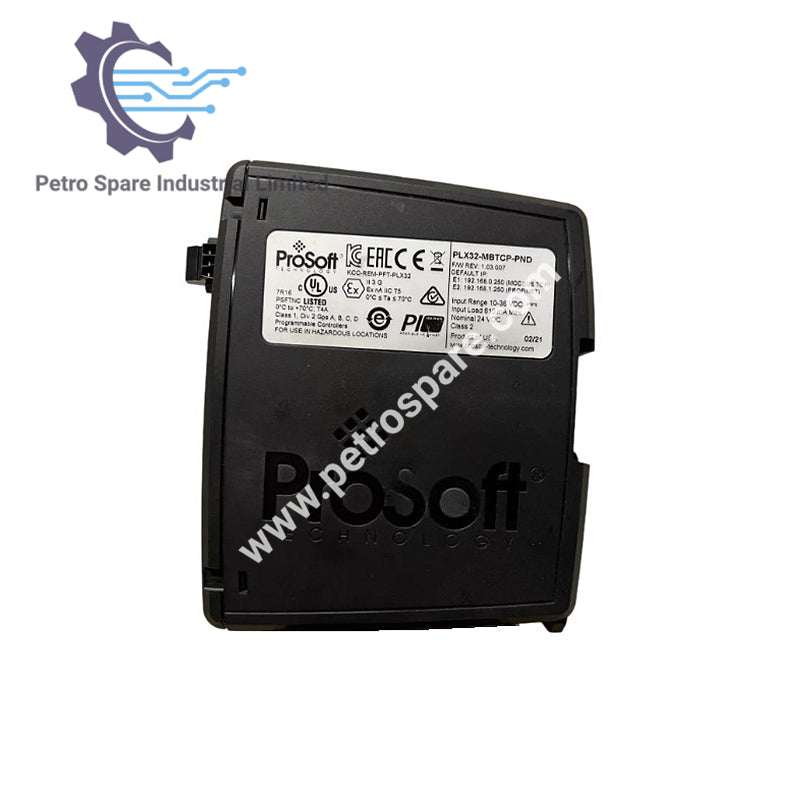

PLX32-MBTCP-PND คือเกตเวย์ ProSoft Modbus TCP/IP เป็น PROFINET Device ที่ช่วยแลกเปลี่ยนข้อมูลระหว่างเครือข่าย Modbus TCP/IP และ PROFINET

ข้อมูลจำเพาะ Modbus TCP/IP

• รหัสฟังก์ชัน Modbus ที่รองรับ: 1, 2, 3, 4, 5, 6, 15, 16, 22 (Slave เท่านั้น), 23 (Slave เท่านั้น)
• ไคลเอนต์ที่รองรับ: 10
• เซิร์ฟเวอร์ที่รองรับ (MBAP): 5
• เซิร์ฟเวอร์แบบ Encapsulated: 5
• รายการคำสั่ง: คำสั่งไคลเอนต์ที่กำหนดค่าได้อย่างสมบูรณ์สูงสุด 160 คำสั่ง
• ข้อมูลสถานะ: รายงานรหัสข้อผิดพลาดแยกสำหรับแต่ละคำสั่ง
• การโพลรายการคำสั่ง: เปิดใช้งาน/ปิดใช้งานแต่ละคำสั่งได้แยกกัน และรองรับการเขียนเฉพาะเมื่อข้อมูลเปลี่ยนแปลง

ข้อมูลจำเพาะ PROFINET

• ประเภทไดรเวอร์: อุปกรณ์ Class A
• ข้อมูล PROFINET I/O: IN 1440 ไบต์, OUT 1440 ไบต์
• ประเภทการแลกเปลี่ยนข้อมูล: แบบไซคลิกเรียลไทม์ (RT) และข้อมูลแบบอะไซคลิก

แหล่งจ่ายไฟ

• แรงดันไฟฟ้าปกติ: 24V DC
• ช่วงที่อนุญาต: 10 ถึง 36V DC
• ขั้วต่อ: ขั้วบวก, ขั้วลบ, GND
• โหลดกระแส: 24V DC ปกติ @ 300 mA; 10‑36V DC @ 610 mA สูงสุด

อุณหภูมิและความชื้น

• อุณหภูมิขณะใช้งาน: –25°C ถึง +70°C
• อุณหภูมิขณะจัดเก็บ: –40°C ถึง +80°C
• ความชื้นสัมพัทธ์: 5% ถึง 95% RH (ไม่กลั่นตัว)

แรงกระแทกและแรงสั่นสะเทือน

• แรงกระแทก (ขณะใช้งาน): IEC 60068‑2‑27; 15G @ 11ms, 3 แกน
• แรงกระแทก (ไม่ได้ใช้งาน): IEC 60068‑2‑27; 30G @ 18ms, 3 แกน
• แรงสั่นสะเทือน: IEC 60068‑2‑6; 5G @ 10Hz ถึง 150Hz

ขนาด

• สูง × กว้าง × ลึก: 5.38 × 1.99 × 4.38 นิ้ว (13.67 × 5.05 × 11.13 ซม.)

ไฟแสดงสถานะ LED

• สถานะการกำหนดค่า (CFG) และข้อผิดพลาด (ERR)
• สถานะไฟเลี้ยง (PWR) และความขัดข้องของฮาร์ดแวร์ (FLT)
• สถานะเครือข่าย (NS) – สถานะการเชื่อมต่อ Modbus TCP Class I หรือ Class III
• สถานะโมดูล (MS) – สถานะการกำหนดค่าโมดูล
• ลิงก์/กิจกรรมของพอร์ตสื่อสารอีเทอร์เน็ตและ 100 Mbit

พอร์ตอีเทอร์เน็ต

• ประเภท: RJ45 แบบฟูลดูเพล็กซ์และฮาล์ฟดูเพล็กซ์ 10/100 Mbit จำนวน 2 พอร์ต
• การแยกทางไฟฟ้า: 1500 Vrms ที่ 50‑60 Hz เป็นเวลา 60 วินาที ตามมาตรฐาน IEC 60950
• ความทนทานต่อ Broadcast Storm: ≤ 5000 เฟรม ARP ต่อวินาที และระยะเวลา ≤ 5 นาที

อุปกรณ์เสริมที่ให้มา

• ไขควงขนาด 2.5 มม.
• ขั้วต่อไฟ J180

---
