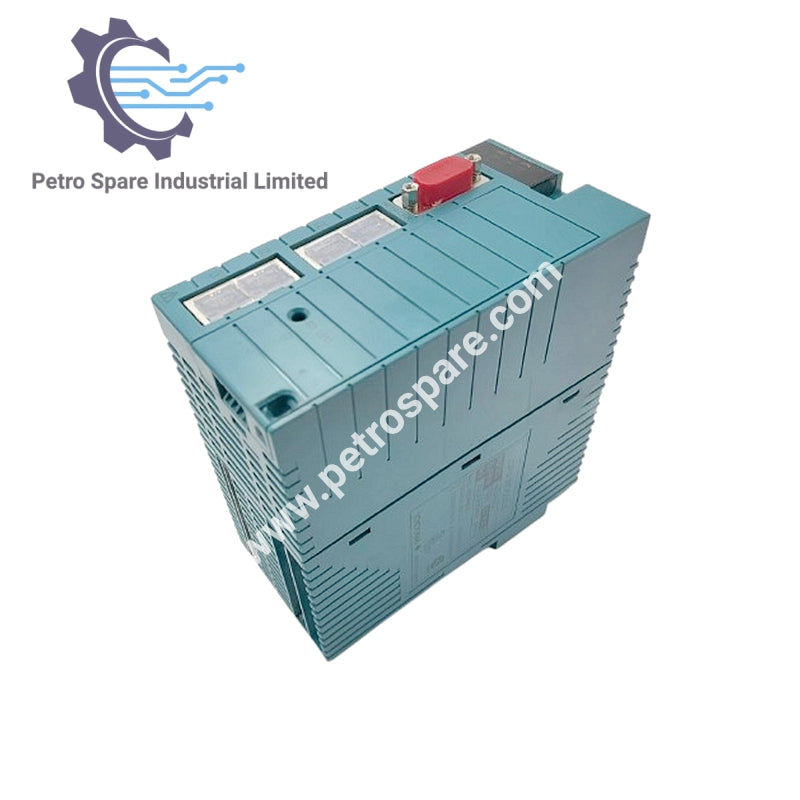

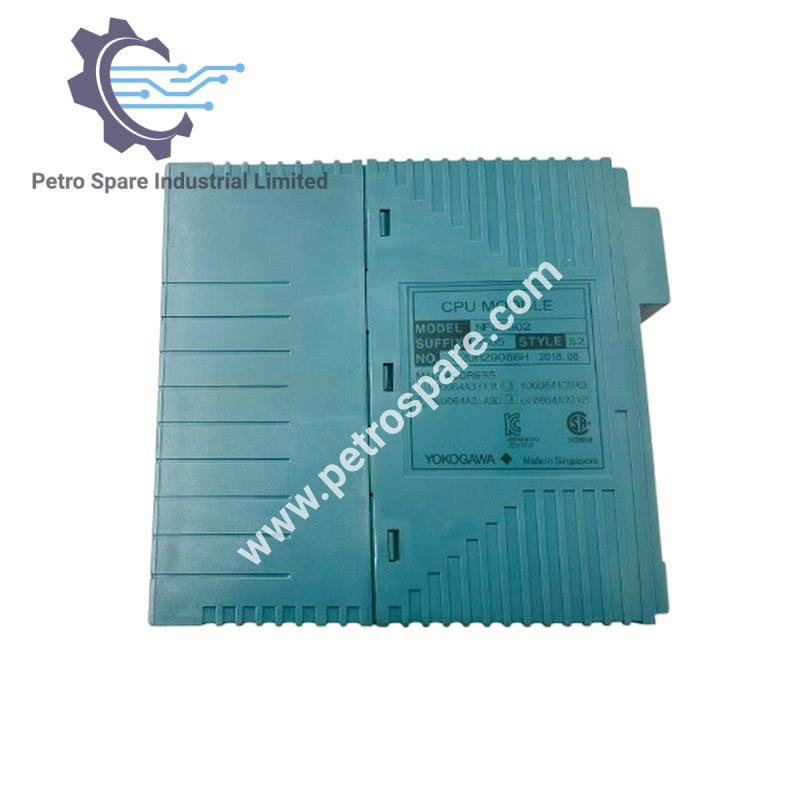

NFCP502-S05

ภาพรวมผลิตภัณฑ์

NFCP502-S05 เป็นโมดูล CPU ของ Yokogawa สำหรับระบบ FCN ที่มีพอร์ต Ethernet 4 พอร์ต ฟังก์ชันมาตรฐาน อินเทอร์เฟซ I/O แบบดูเพล็กซ์ และคุณสมบัติความน่าเชื่อถือในตัว เช่น ตัวจับเวลาวอทช์ด็อกและการตรวจสอบอุณหภูมิ

ข้อมูลประจำตัว

• Product No.: NFCP502-S05

• ซีรีส์: FCN

• ประเภท: โมดูล CPU

• รหัสต่อท้าย:

  • –S: พร้อมฟังก์ชันมาตรฐาน

  • 0: ประเภทมาตรฐาน

  • 5: ประเภทพื้นฐาน (ไม่มีการป้องกันการระเบิด)

เครือข่าย & I/O

• พอร์ต Ethernet: แจ็คโมดูลาร์ RJ45 จำนวน 4 ช่อง

• อัตราบอด: 1000 / 100 / 10 Mbps (1000BASE-T, 100BASE-TX, 10BASE-T)

• อินเทอร์เฟซ I/O: SB bus (ดูเพล็กซ์)

คุณสมบัติความน่าเชื่อถือ

• ฟังก์ชัน RAS: ตัวจับเวลาวอทช์ด็อก, ตัวตรวจสอบอุณหภูมิ ฯลฯ

• แบตเตอรี่: แบตเตอรี่ลิเธียมกราไฟต์ฟลูออไรด์ 1000 mAh

ตัวบ่งชี้ & การควบคุม

• แสดงผล LED:

  • LED 3 ดวง สำหรับสถานะ CPU

  • LED 2 ดวง สำหรับสถานะ Ethernet

  • LED 1 ดวง สำหรับ SD

  • LED 1 ดวง สำหรับ EXEC

• สวิตช์: RESET, SHUT DOWN, FUNC, EXEC

• การป้องกัน: ฝาครอบ CPU พร้อมรูล็อกสาย

ลักษณะทางไฟฟ้า

• แรงดันไฟฟ้า: 5 V DC ±5 %

• การใช้กระแสไฟฟ้าปัจจุบัน: สูงสุด 1700 mA

• การตั้งค่าดูเพล็กซ์: เป็นไปได้

ลักษณะทางกล

• น้ำหนัก: 0.9 กก.

• ขนาด (ก × ส × ล): 65.8 × 130 × 149.3 มม.

• ช่องที่ถูกใช้งาน: 2

---
