MVI56-DNP

ภาพรวมผลิตภัณฑ์

MVI56-DNP เป็นโมดูลแบบสล็อตเดียวที่เข้ากันได้กับ ControlLogix backplane ซึ่งช่วยให้โปรเซสเซอร์ Rockwell Automation ControlLogix สามารถเชื่อมต่อกับอุปกรณ์โปรโตคอล DNP 3.0 ได้อย่างง่ายดาย

ข้อมูลจำเพาะทางเทคนิค

• ข้อมูลจำเพาะฮาร์ดแวร์
• กระแสไฟฟ้าบน Backplane: 800 mA ที่ 5 VDC | 3 mA ที่ 24 VDC
• อุณหภูมิการทำงาน: 0°C ถึง 60°C (32°F ถึง 140°F)
• อุณหภูมิการเก็บรักษา: -40°C ถึง 85°C (-40°F ถึง 185°F)
• ความชื้นสัมพัทธ์: 5% ถึง 95% (Rh), ไม่ควบแน่น

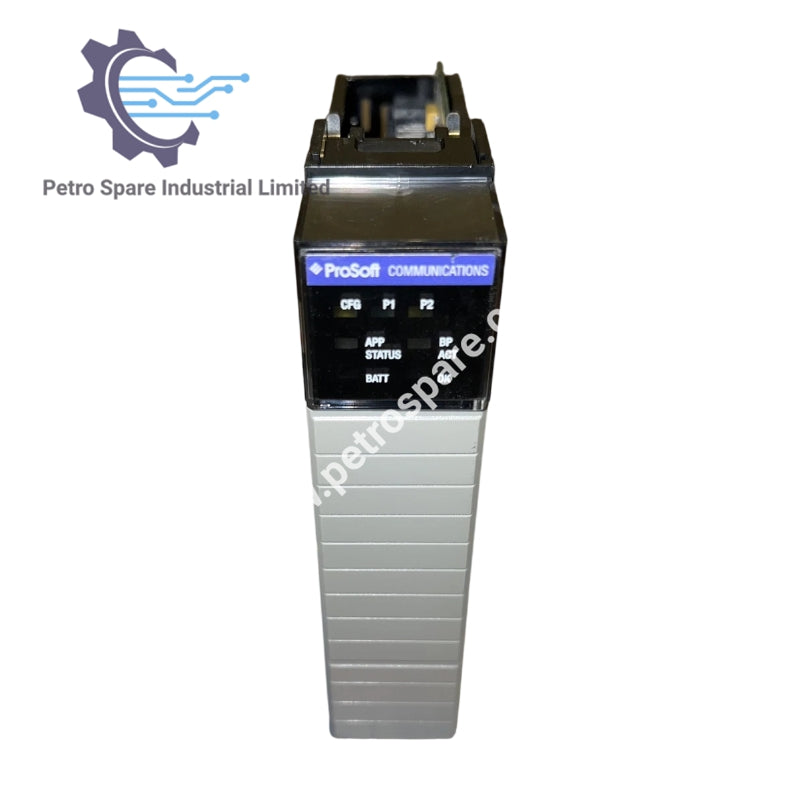

• ไฟ LED แสดงสถานะ: สถานะแบตเตอรี่, สถานะโมดูล, สถานะแอปพลิเคชัน, กิจกรรม Backplane, กิจกรรมอนุกรม (CFG, P1, P2)
• พอร์ตอนุกรม

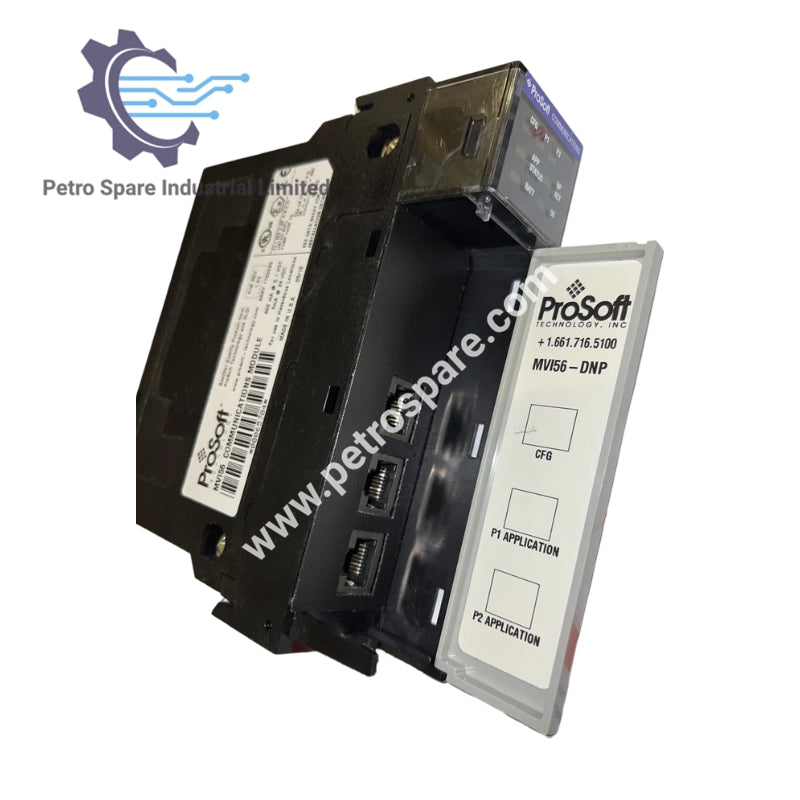

• พอร์ต: 2 พอร์ตแอปพลิเคชัน (PRT1 & PRT2), 1 พอร์ตการกำหนดค่า (CFG)

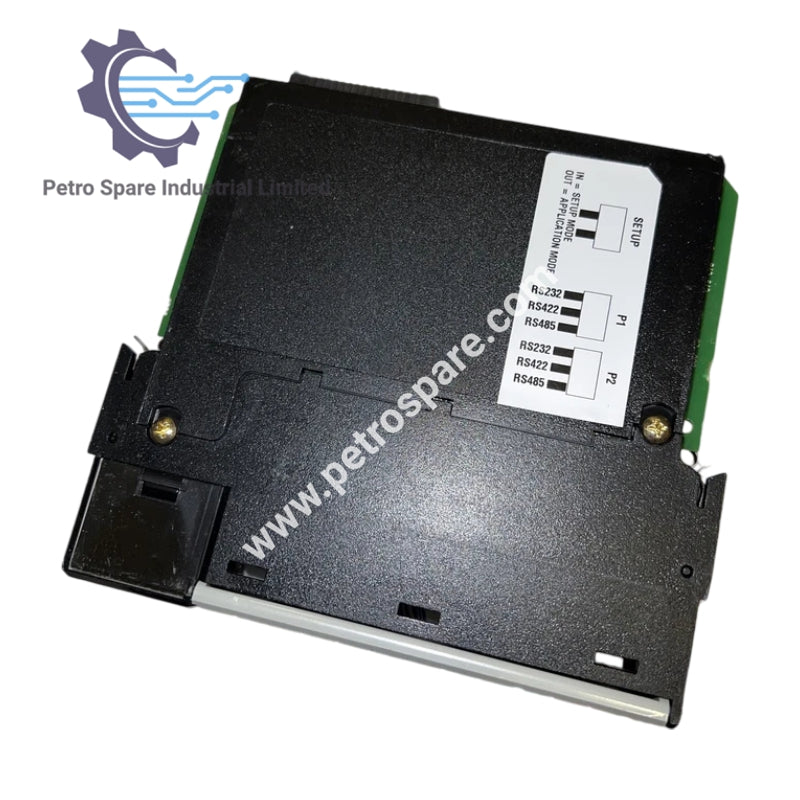

• อินเทอร์เฟซ: RS-232, RS-422 หรือ RS-485 (เลือกได้ด้วยจัมเปอร์)
• อัตราบอด: 110 bps ถึง 115.2 kbps
• ข้อมูลจำเพาะโปรโตคอล DNP 3.0
• โหมด: มาสเตอร์หรือสเลฟ (กำหนดค่าแยกตามพอร์ต)
• ฟังก์ชันที่รองรับ: การรายงานข้อมูลเหตุการณ์ระดับคลาส 1, 2 และ 3; การซิงโครไนซ์เวลา; คำนิยามชุดย่อย DNP ระดับ 2
• ประเภทข้อมูลที่รองรับ: อินพุต/เอาต์พุตไบนารี, อินพุต/เอาต์พุตแอนะล็อก, เคาน์เตอร์, เคาน์เตอร์แช่แข็ง
