F3AD08-5R

คำอธิบาย

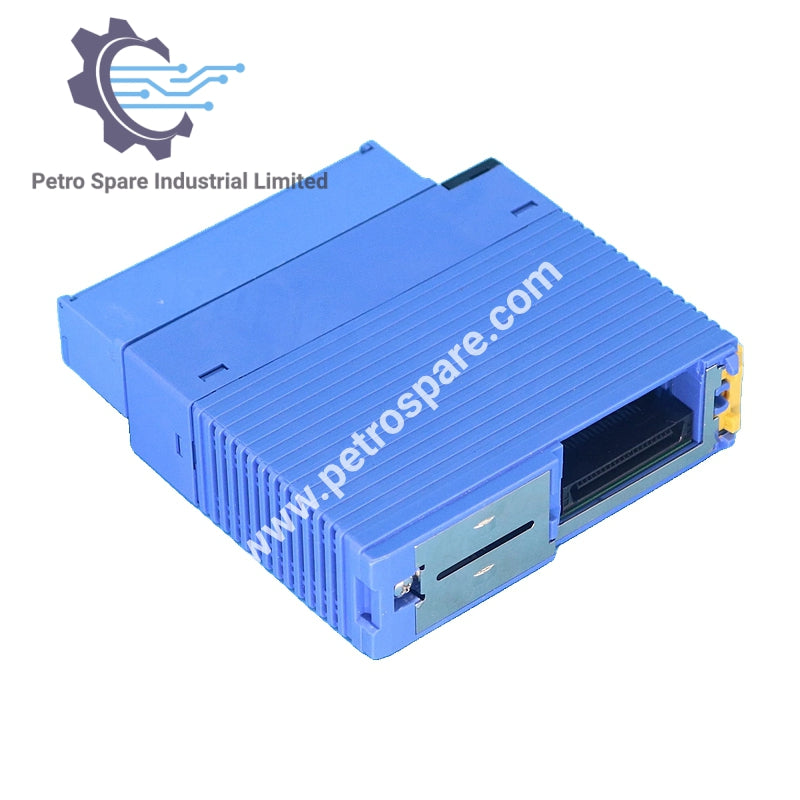

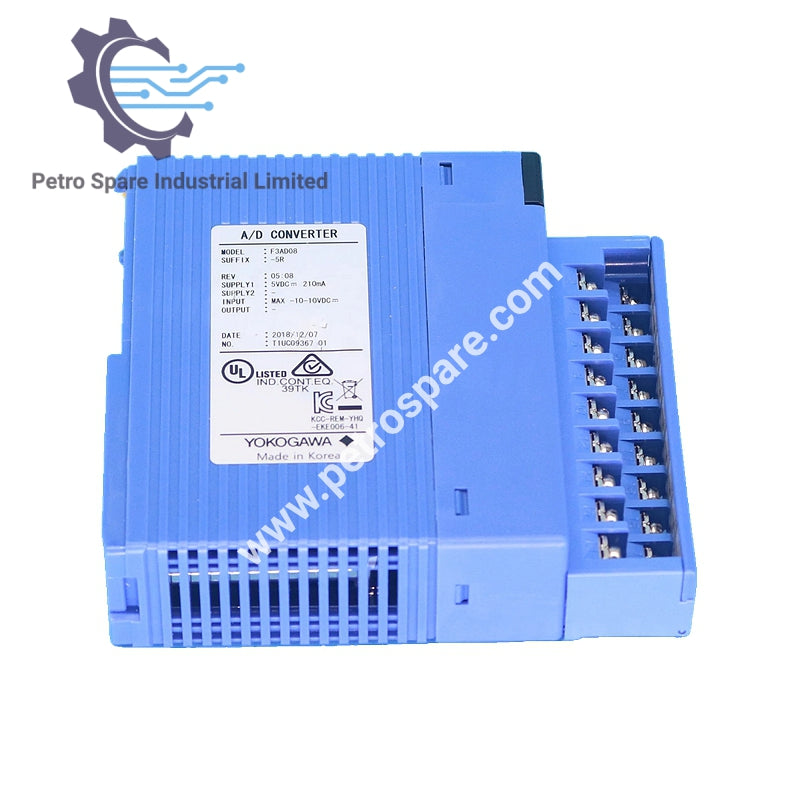

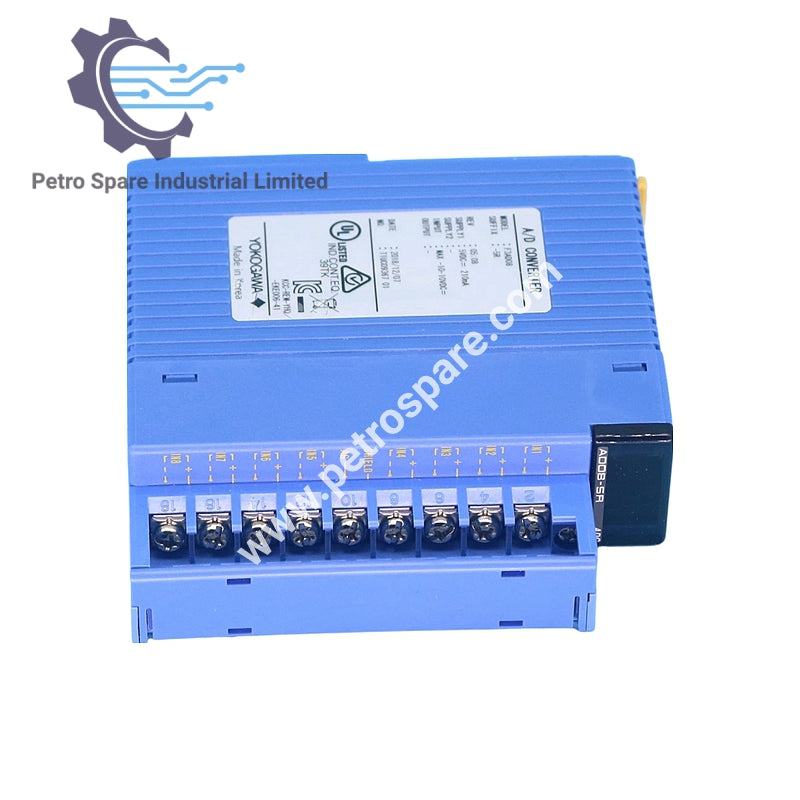

F3AD08-5R เป็นโมดูลอินพุตอนาล็อกความละเอียดสูงของ Yokogawa ที่ออกแบบมาสำหรับการวัดสัญญาณแรงดันด้วยความแม่นยำ 16 บิตและการแยกวงจรด้วยโฟโต้คัปเปลอร์

การระบุ

• หมายเลขชิ้นส่วน: F3AD08-5R

• ประเภท: โมดูลอินพุตอนาล็อกความละเอียดสูง

ลักษณะอินพุต

• จำนวนอินพุต: 8 อินพุตแบบดิฟเฟอเรนเชียล

• ระดับสูงสุดสัมบูรณ์: –18 V DC หรือ –25 mA DC สูงสุด

• ช่วงสัญญาณขาเข้า:

  • 0 ถึง 5 V DC (–0.25 ถึง 5.25 V DC)

  • 1 ถึง 5 V DC (–0.25 ถึง 5.25 V DC)

  • –10 ถึง 10 V DC (–11.0 ถึง 11.0 V DC)

  • 0 ถึง 10 V DC (–0.5 ถึง 10.5 V DC)

• รอบการแปลง: เลือกได้ — 50 µs / 100 µs / 250 µs / 500 µs / 1 ms / 16.6 ms / 20 ms / 100 ms (ตั้งค่าสำหรับโมดูลทั้งหมด)

• แรงดันโหมดร่วมที่อนุญาตได้:

  • ±6 V DC สูงสุด (ช่วง 0–5 V, 1–5 V)

  • ±1 V DC สูงสุด (ช่วง –10 ถึง 10 V, 0 ถึง 10 V)

• ความต้านทานขาเข้า: ≥1 MΩ

การแยกวงจร

• วิธีการ: การแยกด้วยโฟโตคัปเปลอร์

• ขอบเขต: ระหว่างขั้วต่ออินพุตและระหว่างอินพุตกับวงจรภายใน

• แรงดันทน: 500 V DC เป็นเวลา 1 นาที

ความแม่นยำ & ความละเอียด

• ความละเอียดสูงสุด: 0.4 mV (ทุกช่วง)

• การแปลง A/D: ความแม่นยำสูง 16 บิต

• ความแม่นยำโดยรวม:

  • ที่ 23 ±2 °C: ±0.1% (เต็มสเกล)

  • ที่ 0–55 °C: ±0.2% (เต็มสเกล)

---
