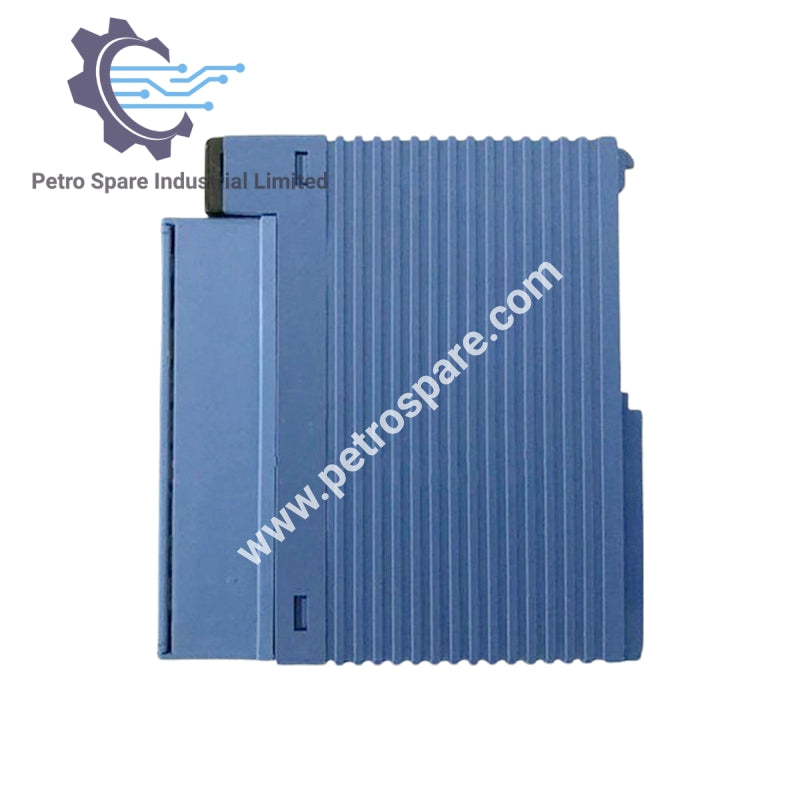

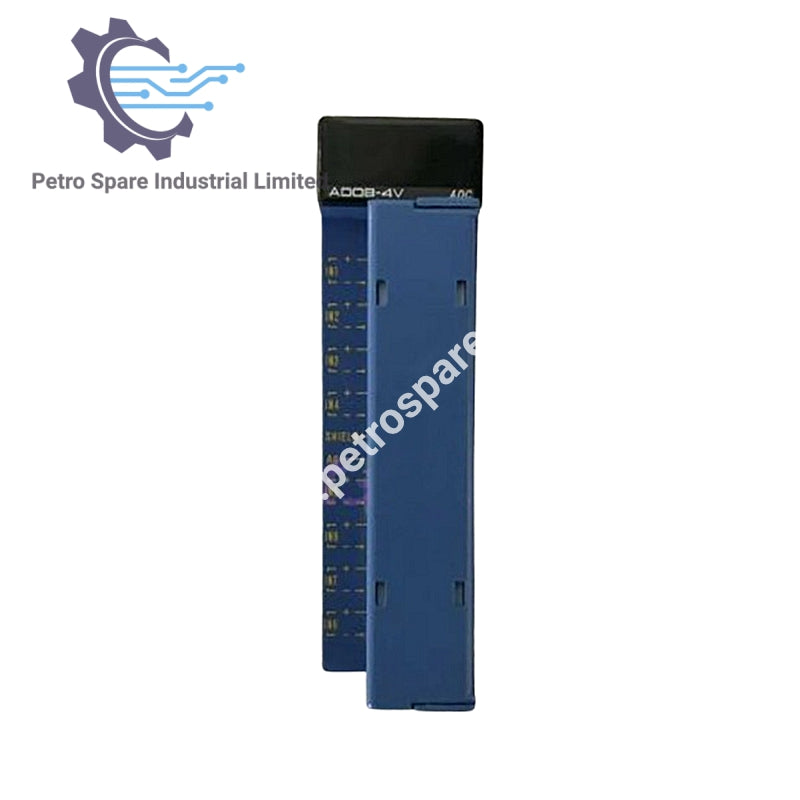

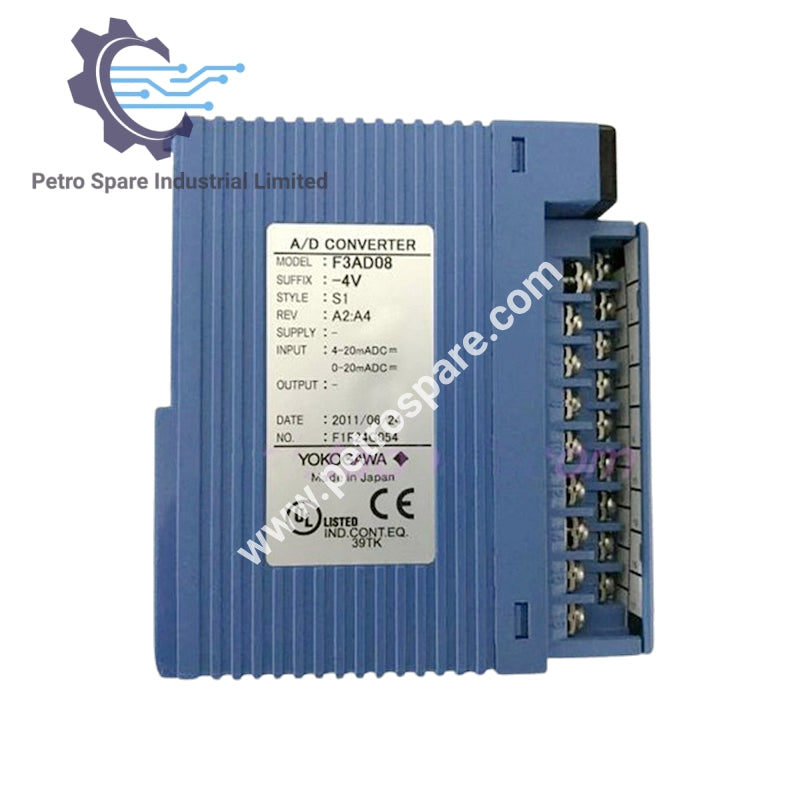

F3AD08-4V

ภาพรวม

• รุ่น: F3AD08-4V

• ประเภท: โมดูลอินพุตแอนะล็อก

• ผู้ผลิต: Yokogawa

• อินพุต: 8 (อินพุตแบบดิฟเฟอเรนเชียล)

ข้อมูลจำเพาะอินพุต

• กระแสพิกัดสูงสุดสัมบูรณ์: +25 mA DC / -25 mA DC

• ช่วงสัญญาณ (*1):

  • 0 ถึง 20 mA DC (ช่วงเกิน: -1.0 ถึง 21.0 mA DC)

  • 4 ถึง 20 mA DC (ช่วงเกิน: -1.0 ถึง 21.0 mA DC)

• แรงดันโหมดร่วม: ±6 V DC สูงสุด (สำหรับ 0–20 mA หรือ 4–20 mA DC)

• ความต้านทานอินพุต: 250 Ω

• ความละเอียด: 5.6 µA (A/D 12 บิต)

• ความแม่นยำโดยรวม:

  • ที่ 23 ±2 °C: ±0.2% (เต็มสเกล)

  • ที่ 0–55 °C: ±0.5% (เต็มสเกล)

• คาบการแปลง: 1 ms × จำนวนอินพุต

การแยกวงจรและการป้องกัน

• วิธีการแยกวงจร:

  • ระหว่างขั้วอินพุตกับวงจรภายใน: แยกวงจรด้วยโฟโตคัปเปลอร์

  • ระหว่างขั้วอินพุต: ไม่มีการแยกวงจร

• แรงดันทน: 500 V DC เป็นเวลา 1 นาที

คุณสมบัติการทำงาน

• การสเกล: สามารถตั้งค่าขีดจำกัดบนและล่างของช่วงสัญญาณอินพุตได้ระหว่าง -20,000 ถึง 20,000

• ตัวกรอง: เปิดหรือปิดใช้งานแต่ละช่องได้อย่างอิสระ (*2)

แหล่งจ่ายไฟและการเชื่อมต่อ

• การใช้กระแสไฟฟ้า: 210 mA (5 V DC)

• การเชื่อมต่อภายนอก: เทอร์มินัลบล็อก 18 จุด สกรู M3.5

ข้อมูลทางกายภาพ

• ขนาด: 28.9 (W) × 100 (H) × 83.2 (D) มม. (*3)

• น้ำหนัก: 200 g

สภาพแวดล้อม

• อุณหภูมิขณะทำงาน: 0 ถึง 55 °C

• ความชื้นขณะทำงาน: 10 ถึง 90% RH (ไม่ควบแน่น)

• บรรยากาศขณะทำงาน: ปราศจากก๊าซกัดกร่อนหรือฝุ่นละอองปริมาณมาก

• อุณหภูมิในการจัดเก็บ: -20 ถึง 75 °C

• ความชื้นในการจัดเก็บ: 10 ถึง 90% RH (ไม่ควบแน่น)

---
