F3AD04-5V

คำอธิบาย

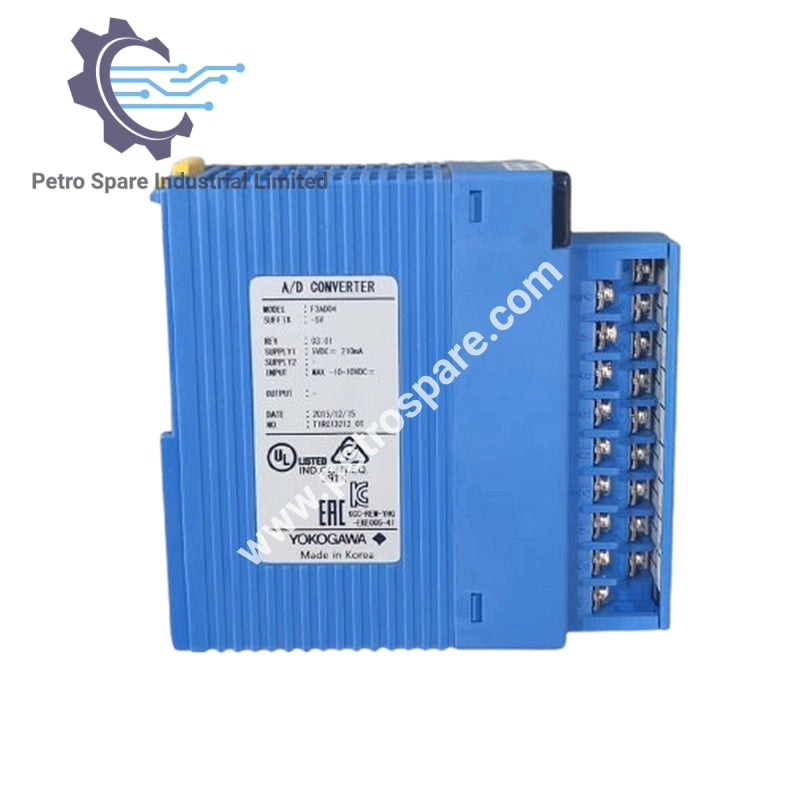

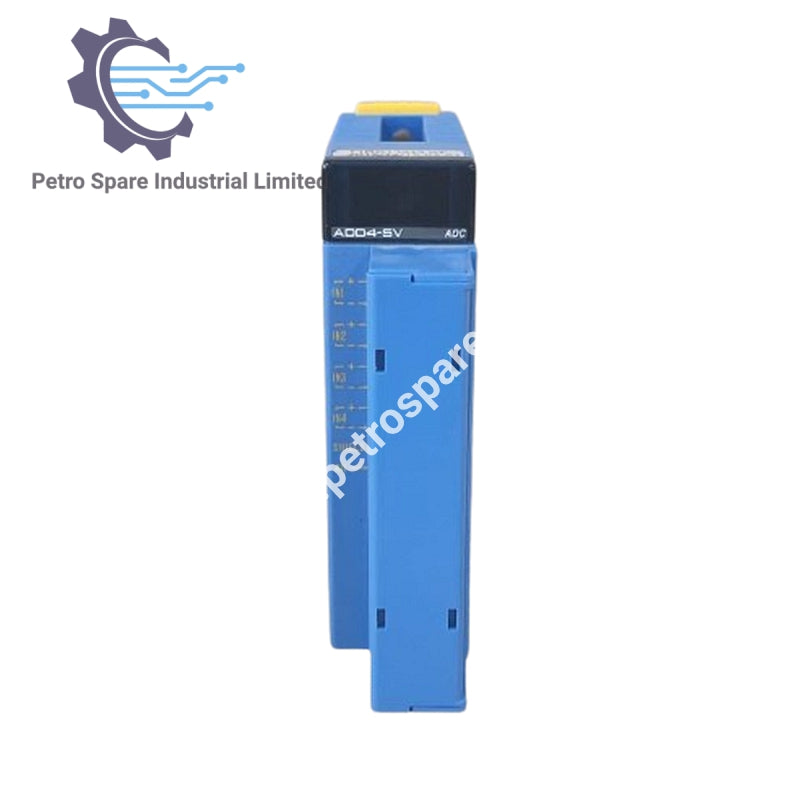

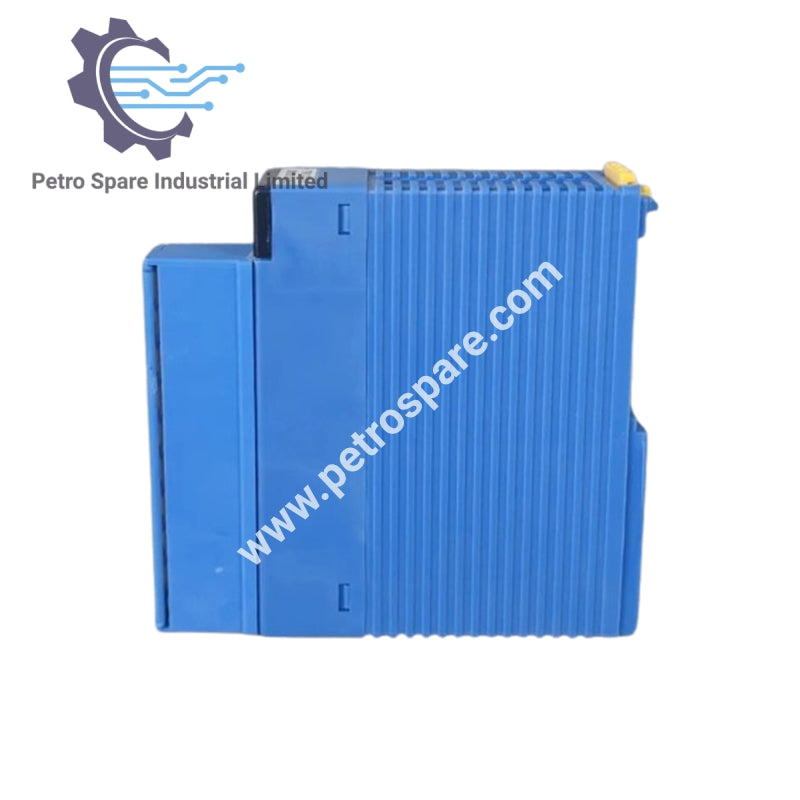

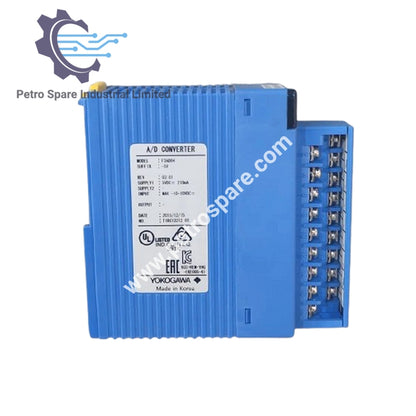

F3AD04-5V เป็นโมดูลอินพุตอนาล็อกของ Yokogawa สำหรับระบบ FA-M3 ออกแบบมาสำหรับการวัดสัญญาณแรงดันด้วยการแยกโฟโตคัปเปลอร์

การระบุ

• หมายเลขชิ้นส่วน: F3AD04-5V

• ประเภท: โมดูลขาเข้าแอนะล็อก

• ระบบ: FA-M3

ลักษณะอินพุต

• จำนวนอินพุต: อินพุตแบบดิฟเฟอเรนเชียล 4 ช่อง

• ระดับสูงสุดสัมบูรณ์: 18 V DC หรือ 25 mA DC สูงสุด

• ช่วงสัญญาณขาเข้า:

  • 0 ถึง 5 V DC (–0.25 ถึง 5.25 V DC)

  • 1 ถึง 5 V DC (–0.25 ถึง 5.25 V DC)

  • –10 ถึง 10 V DC (–11.0 ถึง 11.0 V DC)

  • 0 ถึง 10 V DC (–0.5 ถึง 10.5 V DC)

• รอบการแปลง: 1 มิลลิวินาที × (จำนวนอินพุต) → 4 มิลลิวินาทีต่อรอบเมื่อช่องทั้งหมดทำงาน

• แรงดันโหมดร่วมที่อนุญาตได้:

  • ±6 V DC สูงสุด (0–5 V DC, 1–5 V DC, 0–20 mA DC, 4–20 mA DC)

  • ±1 V DC สูงสุด (–10 ถึง 10 V DC, 0 ถึง 10 V DC)

• ความต้านทานอินพุต: 1 MΩ

การแยกวงจร

• วิธีการ: การแยกด้วยโฟโตคัปเปลอร์

• ขอบเขต: ระหว่างขั้วต่ออินพุตและระหว่างอินพุตกับวงจรภายใน

• แรงดันทน: 500 V DC เป็นเวลา 1 นาที

ความแม่นยำ & ความละเอียด

• ความละเอียดสูงสุด:

  • 1.4 mV (ช่วง 0–5 V DC หรือ 1–5 V DC)

  • 5.7 mV (ช่วง –10 ถึง 10 V DC)

• การแปลง A/D: 12 บิต

ลักษณะทางกล

• การเชื่อมต่อภายนอก: เทอร์มินอลบล็อก 18 จุด, สกรู M3.5

• ขนาด: 28.9 (กว้าง) × 100 (สูง) × 106.1 (ลึก) มม.

• น้ำหนัก: 200 กรัม

---
