DS200DCFBG1BNC

ภาพรวมผลิตภัณฑ์

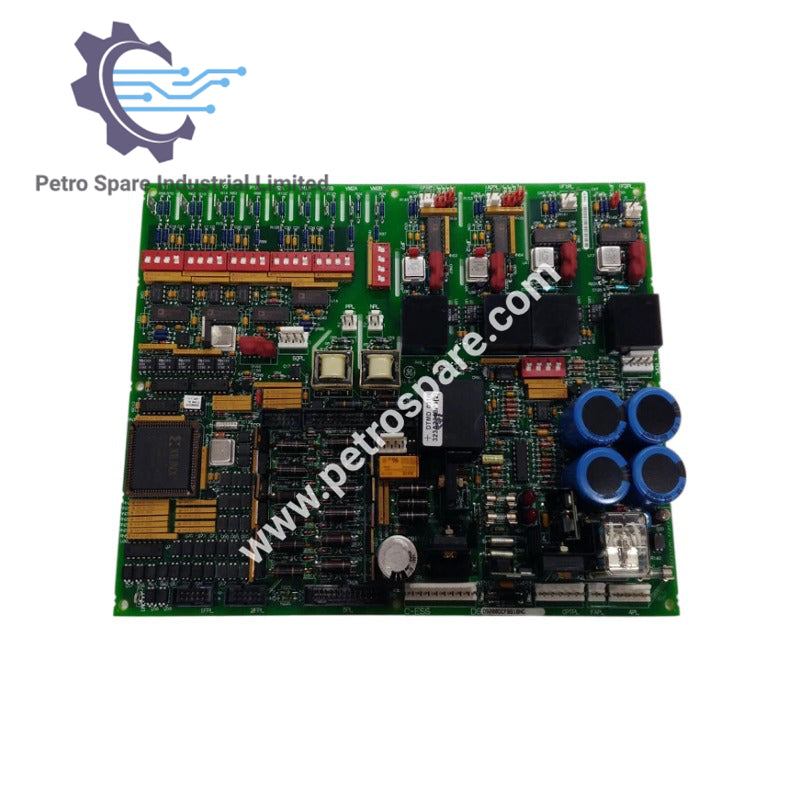

DS200DCFBG1BNC คือบอร์ดแหล่งจ่ายไฟ GE Mark V ที่รองรับแรงดันไฟฟ้าขาเข้าอย่างปลอดภัยในช่วง 38 ถึง 115 VAC

วงจรบนบอร์ด

• วงจรขับ
• วงจรจ่ายไฟระดับควบคุม
• วงจรจ่ายไฟสนามแม่เหล็กของมอเตอร์
• วงจรตรวจสอบ AC
• วงจรตรวจสอบ DC

ฟิวส์และไฟแสดงสถานะ

• ฟิวส์ป้องกัน 3 ตัวเพื่อป้องกันการหยุดชะงักของวงจร
• ไฟแสดงสถานะ LED และนีออนในตัวสำหรับแจ้งเตือนสถานะฟิวส์

จุดทดสอบ

• P5: จุดทดสอบแหล่งจ่ายไฟที่มีการควบคุมแรงดัน
• DCOM: จุดทดสอบจุดอ้างอิงร่วมของสัญญาณทดสอบ
• P15: จุดทดสอบแหล่งจ่ายไฟขั้วบวก
• N15: จุดทดสอบแหล่งจ่ายไฟขั้วลบ
• ACCT: จุดทดสอบสัญญาณ ACCT ของ DCFB/SDCC

---
