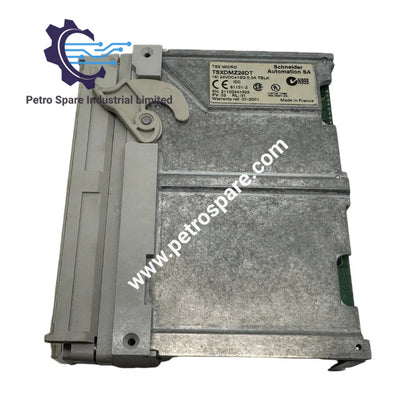

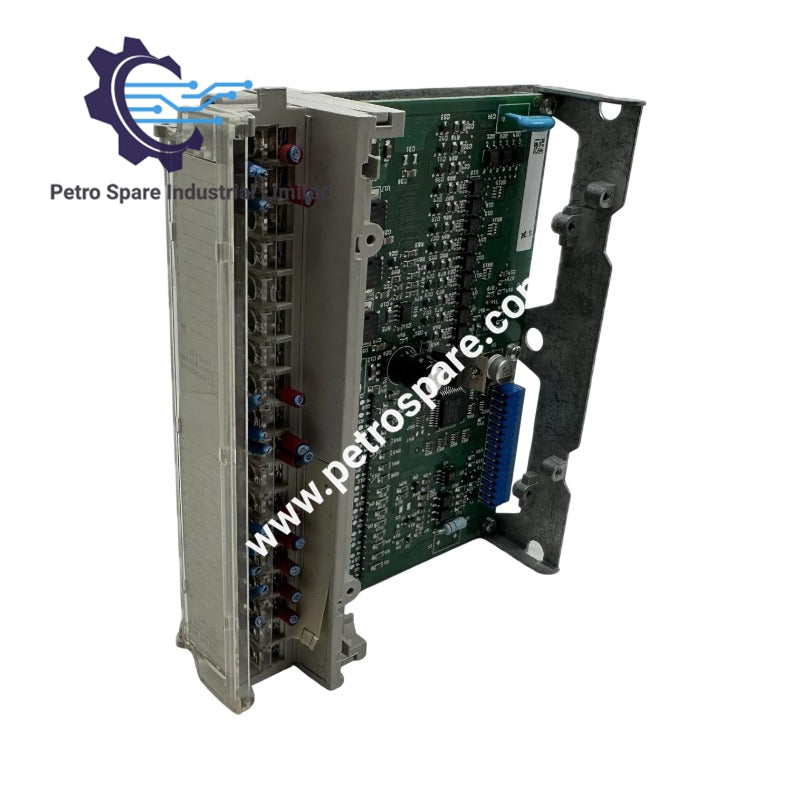

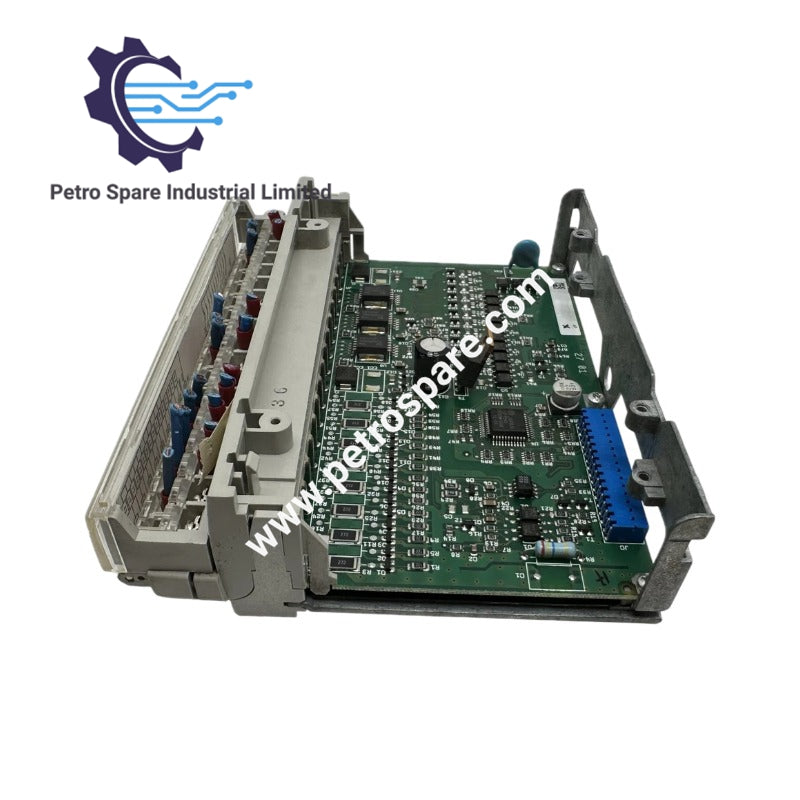

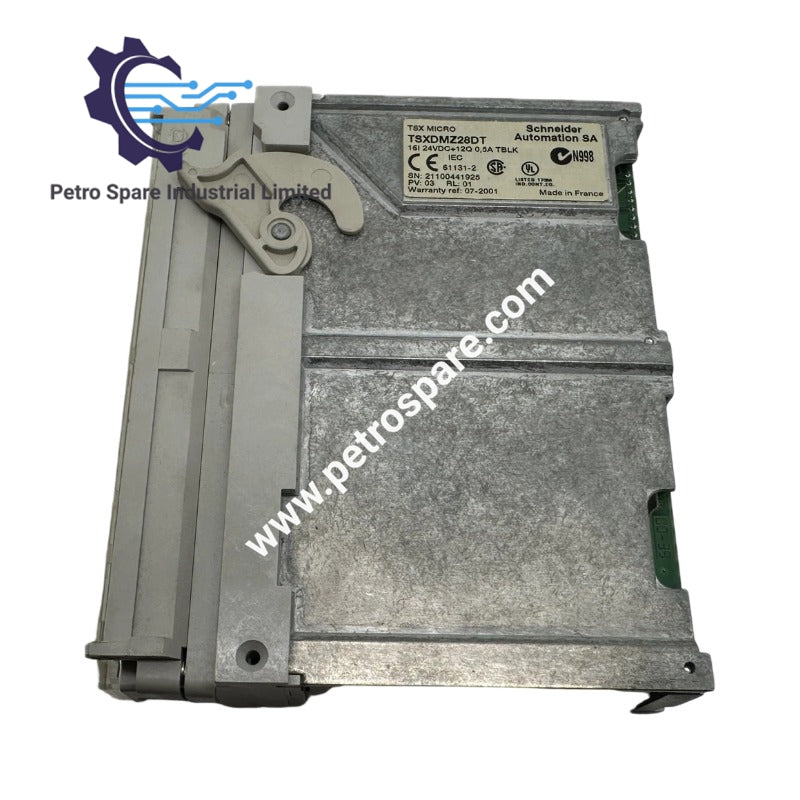

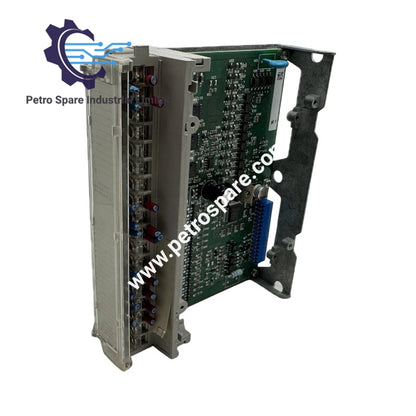

TSXDMZ28DT

ภาพรวมผลิตภัณฑ์

TSXDMZ28DT เป็นโมดูลฐาน I/O แบบโซลิดสเตตแยกประเภทของซีรีส์ Modicon TSX Micro ที่ออกแบบมาเพื่อให้มีการรวมกันของอินพุตและเอาต์พุตดิจิทัล DC ในหน่วยเดียวที่กะทัดรัด

ข้อมูลทางเทคนิค

• หลัก: แพลตฟอร์มอัตโนมัติ Modicon TSX Micro
• ประเภทผลิตภัณฑ์: ฐาน I/O แบบโซลิดสเตตแยกประเภท DC

• จำนวนอินพุตแยกประเภท: 16 (ตัวเชื่อมต่อ HE-10 1 ตัว)
• แรงดันอินพุตแยกประเภท: 24 V DC บวก
• กระแสอินพุตแยกประเภท: 7 mA
• ประเภทอินพุต: แบบต้านทาน
• ความเข้ากันได้ของอินพุต: เซ็นเซอร์ใกล้แบบ 2 สาย / 3 สาย
• ขอบเขตแรงดันอินพุต: < 5 V (สถานะ 0), ≥ 11 V (สถานะ 1)
• ขอบเขตกระแสอินพุต: ≤ 1.5 mA (สถานะ 0), ≥ 2.5 mA (สถานะ 1)
• ความต้านทานอินพุต: 3.4 Ω
• เวลาตอบสนองอินพุต: 0.1–7.5 ms (เปิด/ปิด)

• จำนวนเอาต์พุตแยกประเภท: 12 (บล็อกเทอร์มินัลสกรู)
• แรงดันเอาต์พุตแยกประเภท: 24 V DC
• กระแสเอาต์พุต (ต่อช่อง): 0.5 mA
• ขอบเขตแรงดันเอาต์พุต: 19–30 V
• ขอบเขตกระแสเอาต์พุต: 0.625 A
• กระแสรั่วไหล: ≤ 0.5 mA (สถานะ 0)
• แรงดันตกค้าง: ≤ 0.3 V
• เวลาตอบสนองเอาต์พุต: ≤ 0.5 ms (เปิด/ปิด)

• การใช้กระแส: 132 mA
• การกระจายพลังงาน: 5 W (อินพุต), 0.15 W ต่อช่องเอาต์พุต, 3.5 W เอาต์พุตโมดูล

---
