AMM22T

คำอธิบาย

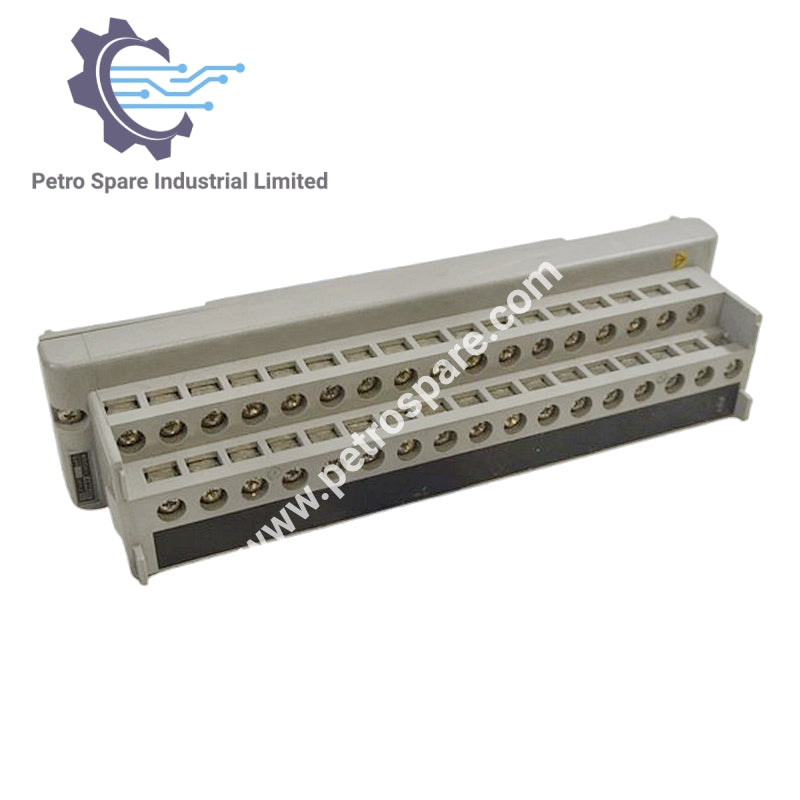

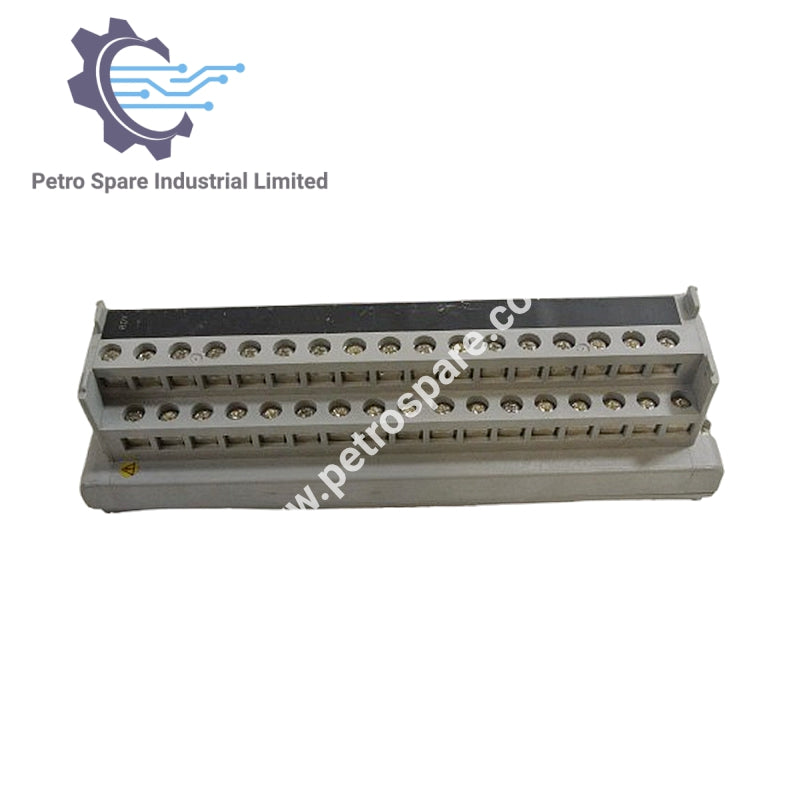

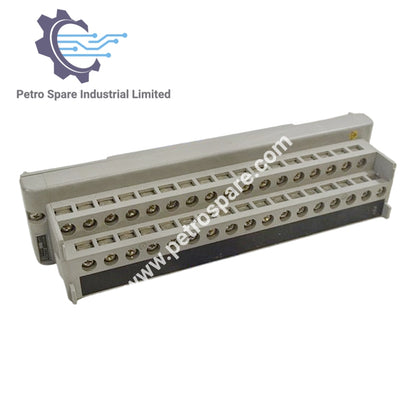

AMM22T เป็นโมดูลมัลติเพล็กเซอร์อินพุตเทอร์โมคัปเปิลของ Yokogawa ที่ออกแบบมาสำหรับการวัดสัญญาณ DC ระดับต่ำที่แม่นยำและการแยกสัญญาณ

การระบุ

• หมายเลขชิ้นส่วน: AMM22T

• ประเภท: โมดูลมัลติเพล็กเซอร์อินพุตเทอร์โมคัปเปิล

ลักษณะอินพุต

• ประเภทสัญญาณ: อินพุต mV

• ช่วงอินพุต: –100 ถึง +100 mV DC

• แรงดันไฟฟ้าอินพุตที่อนุญาต: –0.5 ถึง +4.0 V DC

• ความต้านทานอินพุต: 1 MΩ

• ความต้านทานแหล่งสัญญาณที่อนุญาต: ≤1 kΩ

• กระแสการตรวจจับการขาดวงจร: 0.1 µA

• เวลาการตรวจจับการขาดวงจร: ≤10 วินาที

• การเชื่อมต่อขนานอินพุต: ไม่อนุญาต

ความแม่นยำ & ประสิทธิภาพ

• ความแม่นยำ: ±40 µV

• ช่วงเวลาการอัปเดตข้อมูล: 1 วินาที

• ผลกระทบจากการเปลี่ยนแปลงอุณหภูมิแวดล้อม (ต่อ 10 °C):

  • อินพุต mV: ±80 µV หรือน้อยกว่า

  • อินพุตเทอร์โมคัปเปิล: ±80 µV หรือน้อยกว่า

  • อินพุต RTS: ±0.3 Ω หรือน้อยกว่า

การแยกวงจร

• สัญญาณอินพุตถูกแยกระหว่างระบบ

การตรวจจับการขาดวงจร

• เลือกได้: ขึ้น / ลง / ปิด

การติดตั้ง

• ติดตั้งในรังโมดูล I/O

• เชื่อมต่อกับขั้วต่อของรังโมดูล I/O ด้วยสกรู M4

---
