1734-ACNR

คำอธิบาย

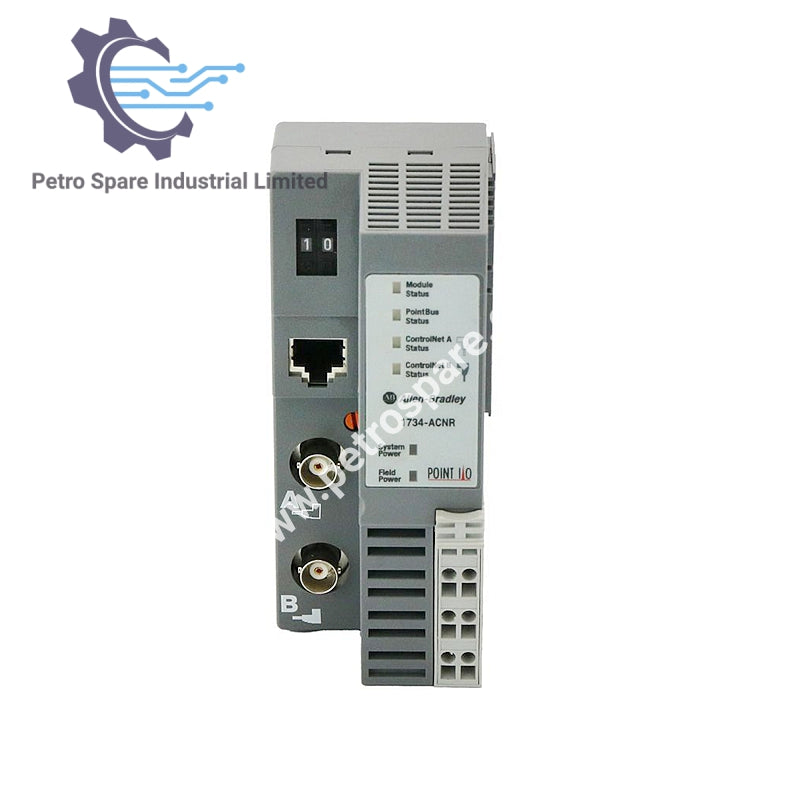

1734-ACNR เป็นโมดูลอะแดปเตอร์ Allen-Bradley POINT I/O ControlNet ที่ให้การสื่อสารความเร็วสูงระหว่างอุปกรณ์ I/O และตัวควบคุม รองรับสื่อสำรองและการสื่อสารในพื้นที่ผ่านพอร์ตเข้าถึงเครือข่าย

ข้อมูลประจำตัว

• หมายเลขชิ้นส่วน: 1734-ACNR

• ซีรีส์: POINT I/O

• ประเภท: โมดูลอะแดปเตอร์ ControlNet

ลักษณะทางไฟฟ้า

• แรงดันไฟฟ้าขาเข้า: 24 V DC

• กระแสไฟฟ้าเริ่มต้น: 6 A เป็นเวลา 10 ms

• ความต้องการพลังงาน: 425 mA

• การใช้พลังงาน: 8 W

• กระแส POINTBus: 1000 mA

• การป้องกันแรงดันไฟฟ้าเกินขาเข้า: ป้องกันขั้วกลับ

• การกระจายพลังงาน: 2.8 W (ที่ 28.8 V)

คุณสมบัติการทำงาน

• อินเทอร์เฟซการสื่อสาร: อะแดปเตอร์เครือข่าย ControlNet สำหรับโมดูล I/O

• สื่อสำรอง: รองรับ

• การสื่อสารในพื้นที่: รองรับผ่านพอร์ตเข้าถึงเครือข่าย

• การเชื่อมต่อที่เหมาะสมกับแร็ค: สูงสุด 5 ต่ออะแดปเตอร์ (โมดิจิตอล)

• การเชื่อมต่อโดยตรง: สูงสุด 25 (โมดูลเฉพาะและอนาล็อก)

• การขยายความจุ I/O: สูงสุด 63 โมดูล I/O พร้อมแหล่งจ่ายไฟ 1734-EP24DC หลายตัว

• ความเข้ากันได้: ควบคุมโมดูล I/O จากซีรีส์ C หรือใหม่กว่า

พลังงานและแผงหลัง

• แหล่งจ่ายไฟมาตรฐาน: 24 V DC, สูงสุด 10.2 W

• กระแสแผงหลัง: สูงสุด 1 A ที่ 5 V DC

---
