ADV557-S00

ภาพรวม

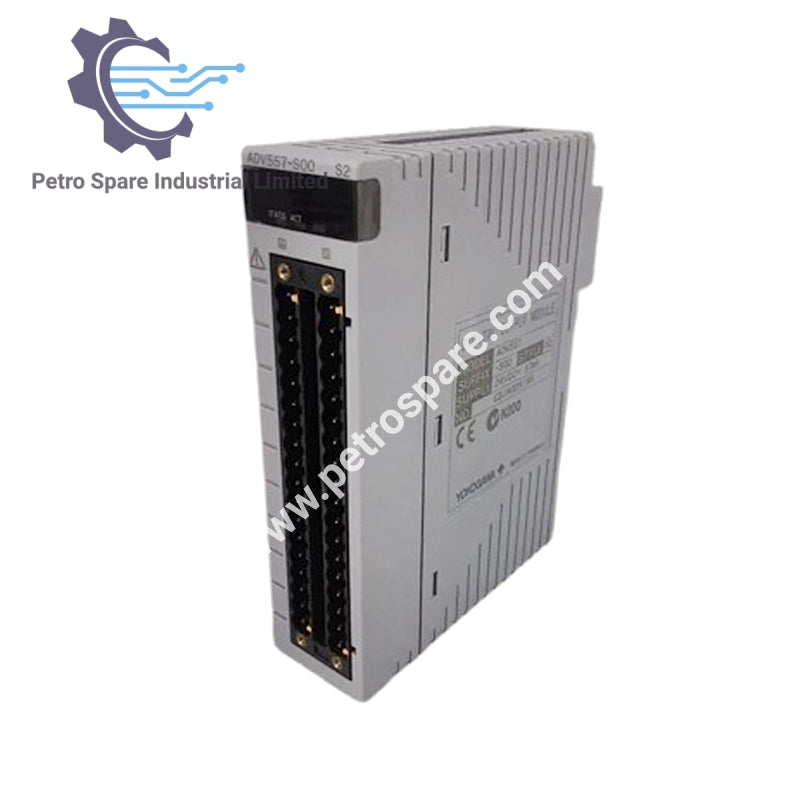

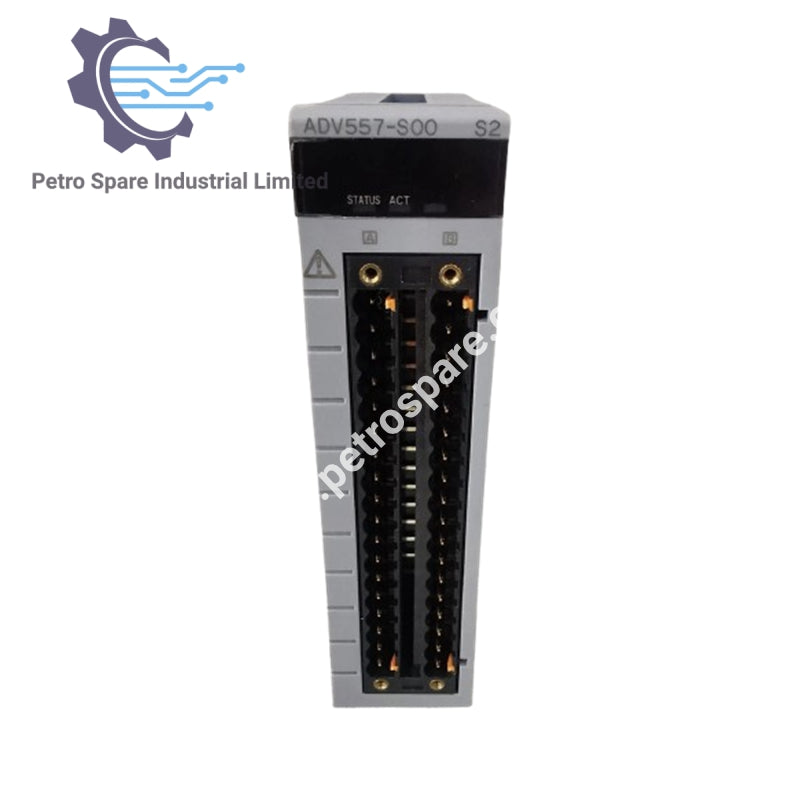

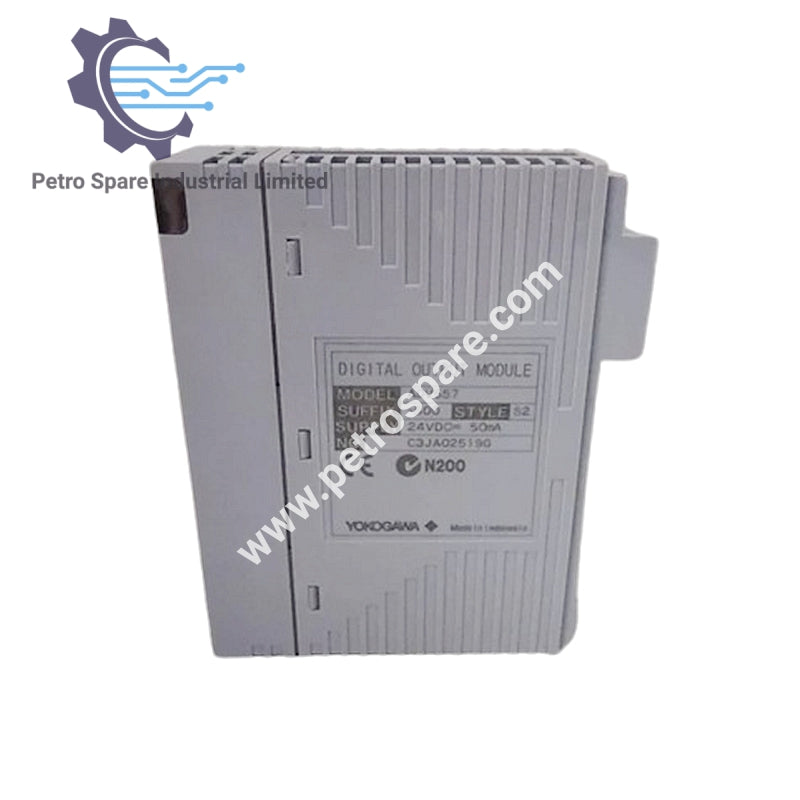

ADV557-S00 คือโมดูลเอาต์พุตดิจิทัลของ Yokogawa ที่ออกแบบมาสำหรับระบบ Compatible ST2 โดยมีช่องเอาต์พุตแบบแยกวงจร 32 ช่อง ทำงานที่ 24 V DC และรองรับเฉพาะการเชื่อมต่อผ่านขั้วต่อแบบแคลมป์กด

การกำหนดค่าเอาต์พุต

• จำนวนช่อง: เอาต์พุตดิจิทัล 32 ช่อง

• แรงดันไฟฟ้าที่กำหนด: 24 V DC

• แรงดันโหลด: 24 V DC, 50 mA

• ช่วงแรงดันแหล่งจ่ายไฟภายนอก: 20.4 … 26.4 V DC

• รูปแบบเอาต์พุต: แบบดูดกระแส

• กระแสโหลดสูงสุด: 100 mA ต่อช่อง (ที่ 26.4 V DC)

คุณลักษณะทางไฟฟ้า

• แรงดันเอาต์พุตขณะเปิดสูงสุด: 2 V DC

• กระแสรั่วไหล (สถานะปิด): ≤ 0.1 mA

• การใช้กระแสไฟฟ้าสูงสุด:

  • 550 mA (5 V DC)

  • 60 mA (แหล่งจ่ายไฟภายนอก)

ขนาดและน้ำหนัก

• น้ำหนัก: ประมาณ 0.3 กก.

• การเชื่อมต่อภายนอก: ขั้วต่อแบบแคลมป์กด
