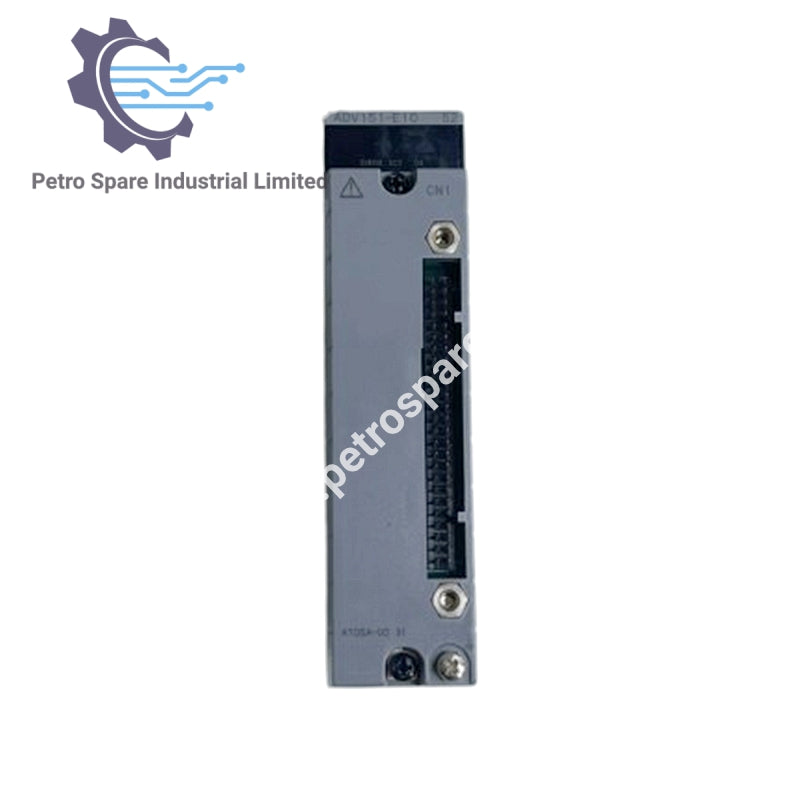

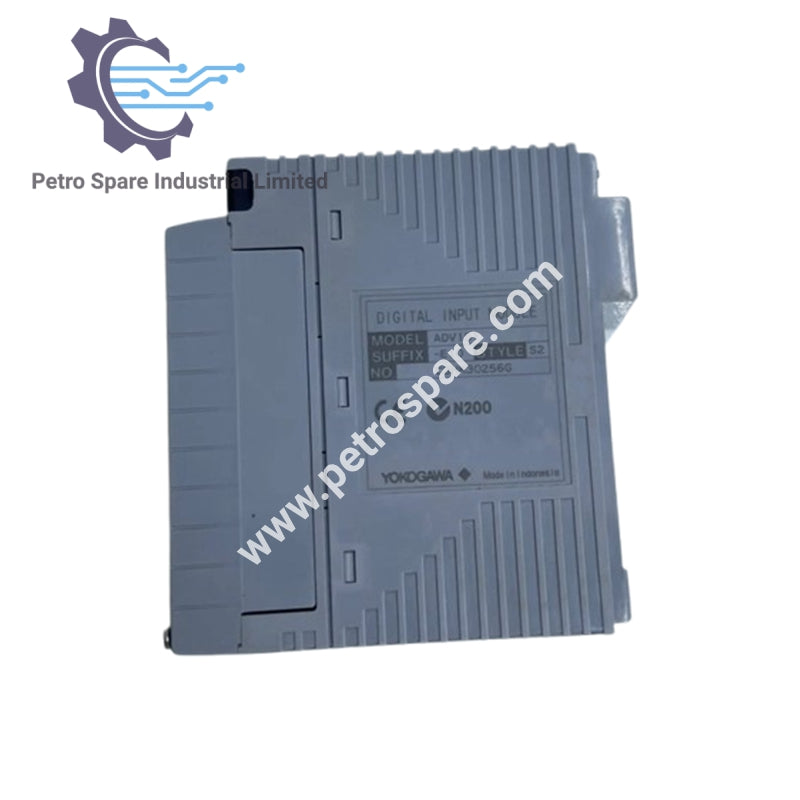

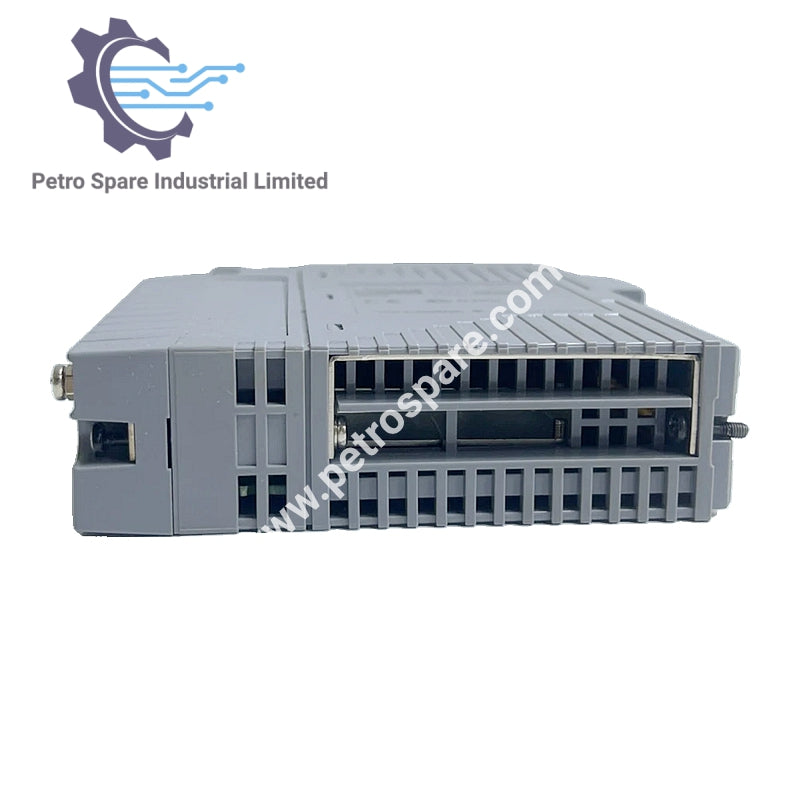

ADV151-E10

ภาพรวม

ADV151-E10 คือโมดูลอินพุตดิจิทัลของ Yokogawa ที่ออกแบบมาสำหรับระบบ Compatible ST2 โดยมีช่องอินพุตแบบแยกอิสระ 32 ช่อง รองรับการทำงานที่ 24 V DC

การกำหนดค่าอินพุต

• จำนวนช่อง: อินพุตดิจิทัล 32 ช่อง

• แรงดันอินพุตพิกัด: 24 V DC (sink/source)

• แรงดันอินพุต ON: 18 … 26.4 V DC

• แรงดันอินพุต OFF: ≤ 5.0 V DC

• กระแสอินพุต (ที่แรงดันพิกัด): 4.1 mA ±20% ต่อช่อง

• แรงดันอินพุตสูงสุดที่อนุญาต: 30 V DC

คุณลักษณะทางไฟฟ้า

• แรงดันทนได้:

  • ระหว่างสัญญาณอินพุตกับระบบ: 2 kV AC, 1 นาที

  • ระหว่างขั้วร่วม: 500 V AC, 1 นาที (ขั้วร่วมทุก 16 ช่อง)

• เวลาตอบสนองอินพุต: ≤ 8 ms (อินพุตสถานะ)

• เวลาตรวจจับ ON ขั้นต่ำ: 20 ms (อินพุตปุ่มกด)

• รอบ ON/OFF สูงสุด: 25 Hz (อินพุตปุ่มกด)

• การใช้กระแสสูงสุด: 500 mA (5 V DC)

ขนาดและน้ำหนัก

• น้ำหนัก: ประมาณ 0.30 กก.

---
