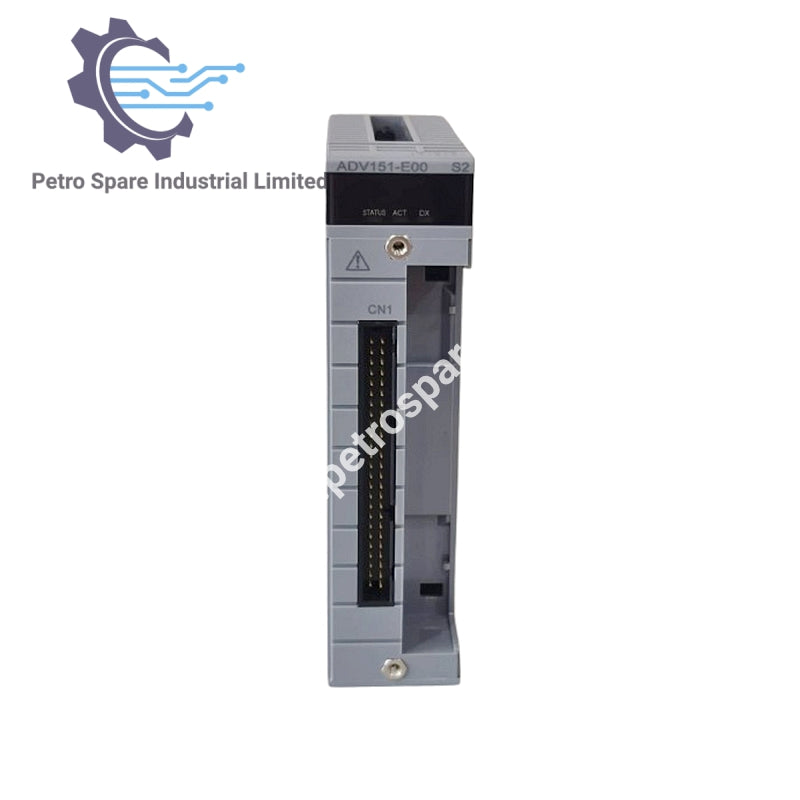

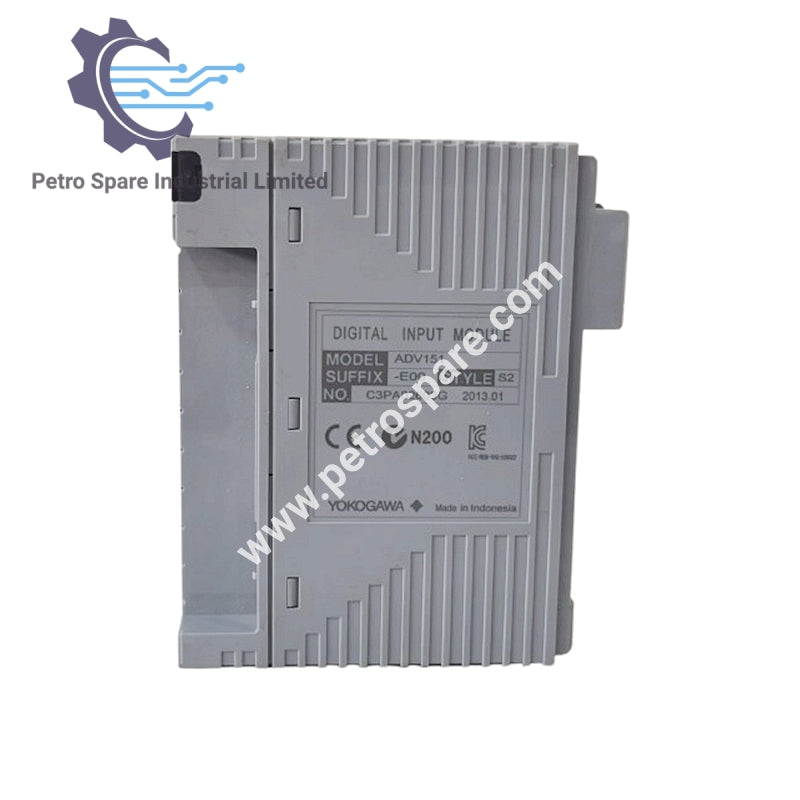

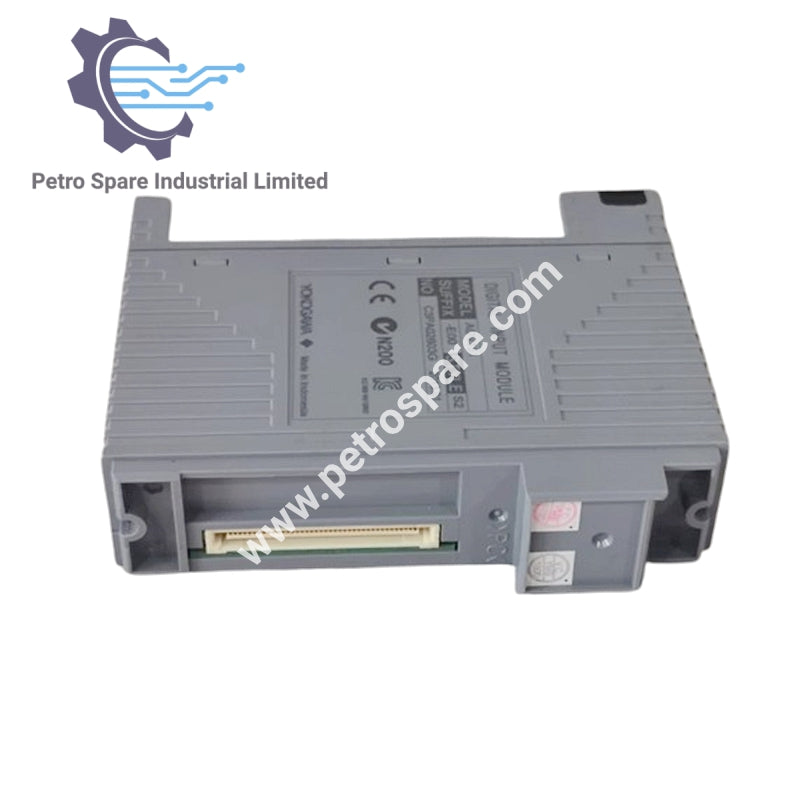

ADV151-E00

ข้อมูลทั่วไป

• หมายเลขผลิตภัณฑ์: ADV151-E00

• ประเภท: โมดูลอินพุตดิจิทัล

• ผู้ผลิต: Yokogawa

พิกัดทางไฟฟ้า

• จำนวนช่องอินพุต: 32

• แรงดันอินพุตพิกัด (*2): 24 V DC (sink/source)

• แรงดันอินพุต ON: 18 ถึง 26.4 V DC

• แรงดันอินพุต OFF: 5.0 V DC หรือน้อยกว่า

• กระแสอินพุต (ที่แรงดันอินพุตพิกัด): 4.1 mA +20%/ช่อง

• แรงดันอินพุตสูงสุดที่อนุญาต: 30.0 V DC

• แรงดันทนการใช้งาน:

  • ระหว่างสัญญาณอินพุตกับระบบ: 2 kV AC เป็นเวลา 1 นาที

  • ระหว่างขั้วร่วม: 500 V AC เป็นเวลา 1 นาที (ขั้วร่วมทุก 16 ช่อง) (*3)

ประสิทธิภาพ

• เวลาตอบสนองของอินพุต: 8 ms หรือน้อยกว่า (สำหรับอินพุตสถานะ)

• เวลาตรวจจับสถานะเปิดขั้นต่ำ: 20 ms (สำหรับอินพุตปุ่มกด)

• รอบการเปิด/ปิดสูงสุด: 25 Hz (สำหรับอินพุตปุ่มกด)

การใช้พลังงาน

• การใช้กระแสไฟฟ้าสูงสุด: 550 mA (ไฟ DC 5 V)

---
