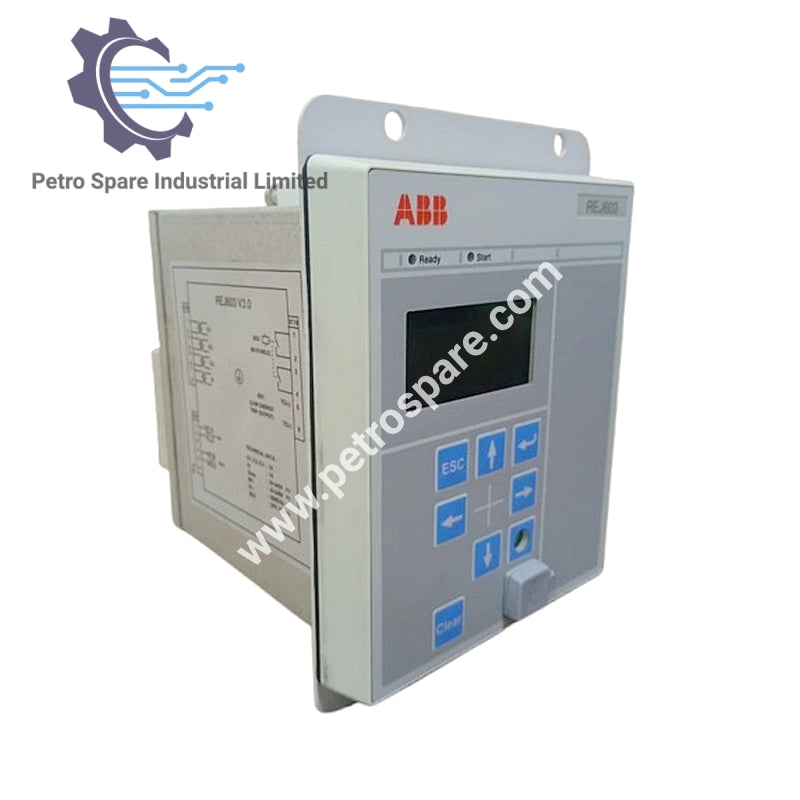

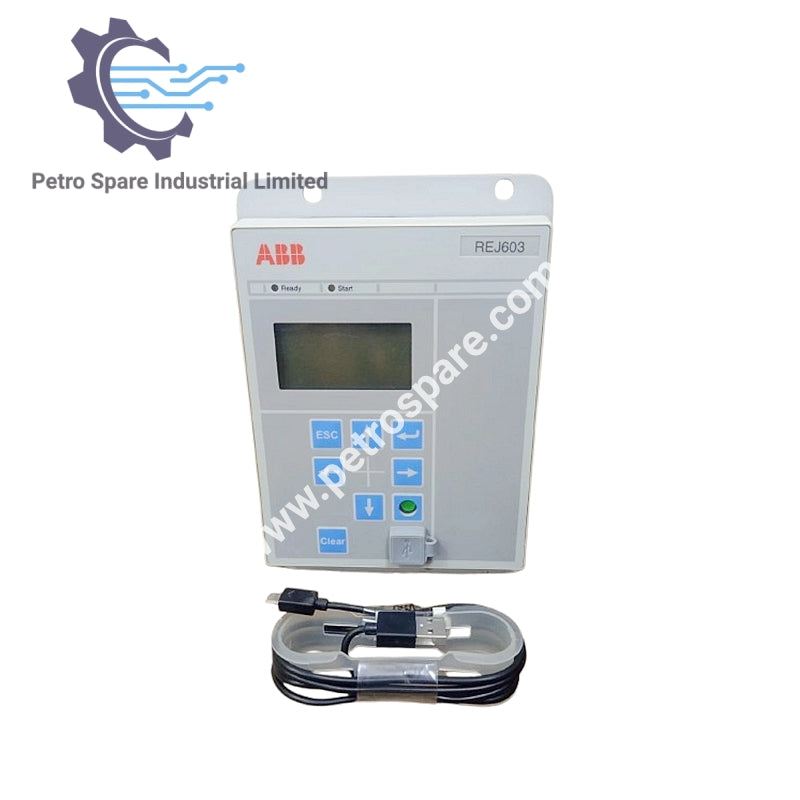

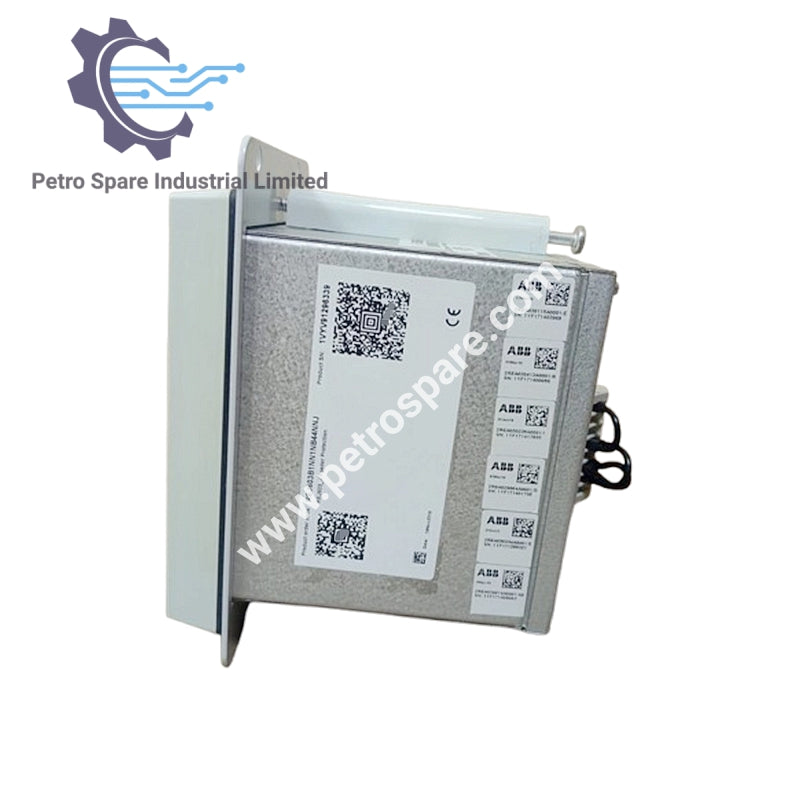

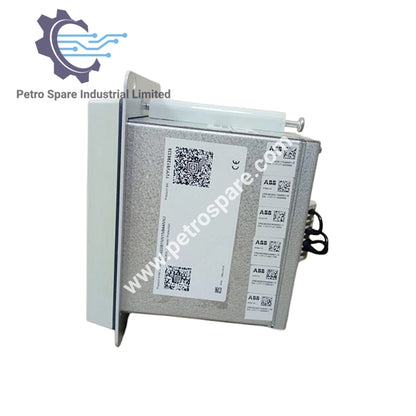

REJ603

ภาพรวมผลิตภัณฑ์

REJ603 เป็นรีเลย์ป้องกันฟีดเดอร์แบบใช้พลังงานตัวเองจาก ABB ออกแบบมาสำหรับเครือข่ายการจ่ายไฟ ให้การป้องกันที่เชื่อถือได้โดยอิงจากกระแสไฟฟ้าโดยไม่ต้องใช้แหล่งจ่ายไฟเสริม

การระบุ

• รหัสผลิตภัณฑ์: REJ603

• ประเภท: รีเลย์ป้องกันฟีดเดอร์แบบใช้พลังงานตัวเอง

• การใช้งาน: การป้องกันฟีดเดอร์ในระบบการจ่ายไฟ

• รูปแบบ: หน่วยรีเลย์ขนาดกะทัดรัด

ขนาด

• ความกว้าง: 96 มม.

• ความสูง: 192 มม.

• ความลึก: 128 มม.

• น้ำหนักโดยไม่รวม HMI: 1.1 กก.

• น้ำหนักรวม HMI: 1.2 กก.

อินพุตจ่ายพลังงาน

• ความถี่ที่กำหนด: 50/60 เฮิรตซ์

• กระแสไฟฟ้าหลักของอินพุตเฟสตามชื่อกำหนด: ปรับแต่งได้ผ่านประเภท CT

• ช่วงกระแสอ้างอิงของประเภท CT:

  • REJ603 CT14: 5–25 แอมแปร์

  • REJ603 CT15: 10–80 แอมแปร์

  • REJ603 CT16: 20–125 แอมแปร์

  • REJ603 CT17: 40–250 แอมแปร์

  • REJ603 CT18: 100–400 แอมแปร์

ความสามารถทนความร้อน

• ต่อเนื่อง: 1.2 × Imax

• เป็นเวลา 1 วินาที: กระแสไฟฟ้าหลัก 25 kA

• เป็นเวลา 3 วินาที: กระแสไฟฟ้าหลัก 15 kA

ความสามารถทนกระแสไฟฟ้าแบบไดนามิก

• ครึ่งคลื่น: กระแสไฟฟ้าหลัก 37.5 kA

อินพุตกราวด์

• กระแสไฟฟ้าที่กำหนด In: 5 แอมแปร์

• ความสามารถทนความร้อนแบบต่อเนื่อง: 17 แอมแปร์

• เป็นเวลา 1 วินาที: 100 แอมแปร์

• ความสามารถทนกระแสไฟฟ้าแบบไดนามิกครึ่งคลื่น: 250 แอมแปร์

อิมพีแดนซ์อินพุต

• ค่า: 0.03 โอห์ม

---
