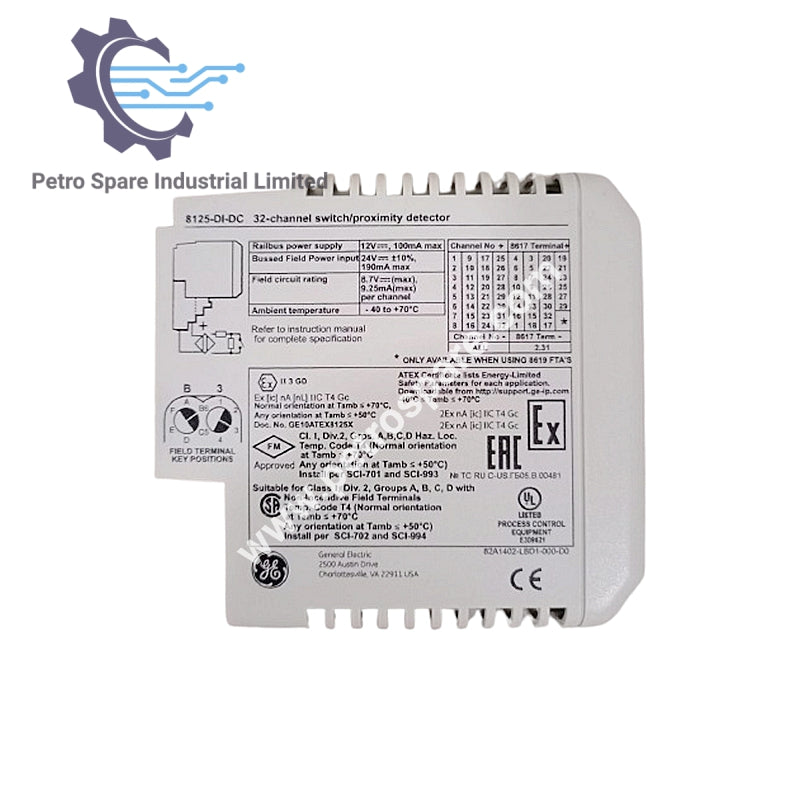

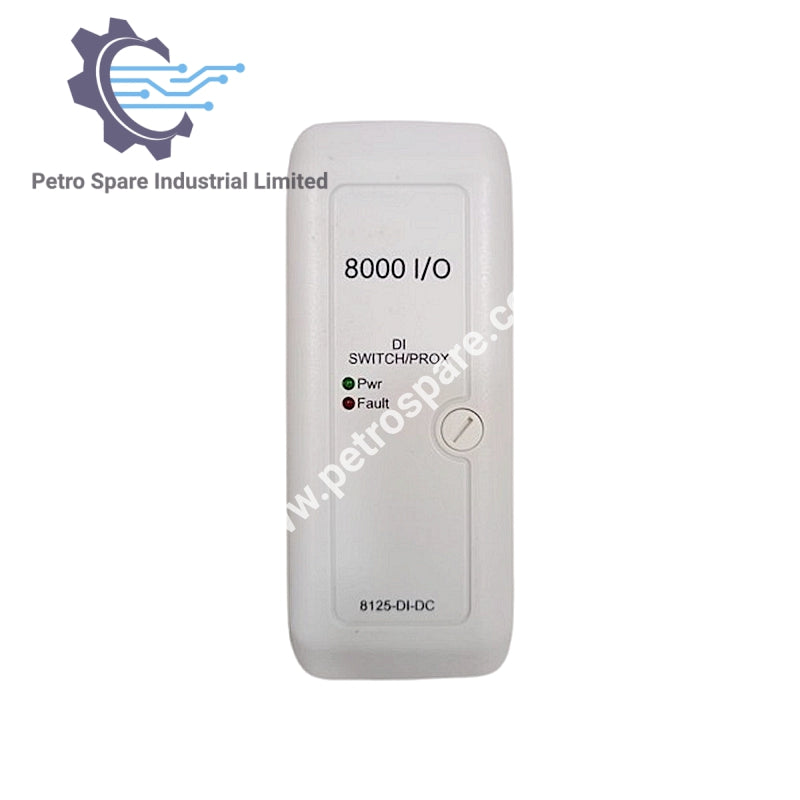

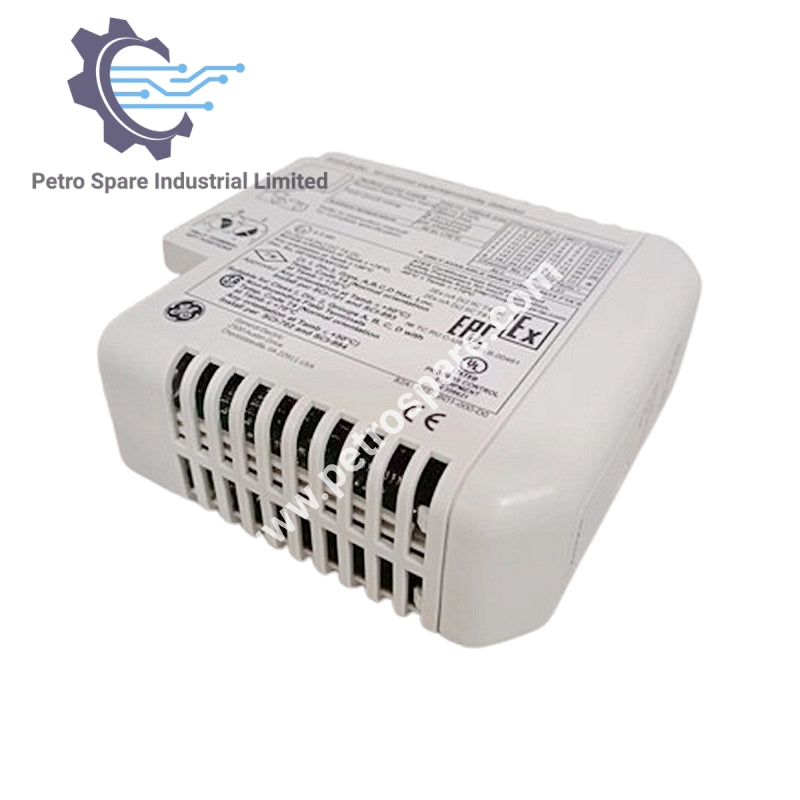

8125-DI-DC

ภาพรวม

MTL Eaton 8125-DI-DC เป็นโมดูลอินพุตดิจิทัล 32 ช่องที่ออกแบบมาสำหรับการใช้งานแหล่งจ่ายไฟ 24 V DC แบบไม่แยกวงจร มันมีฟังก์ชันการกรองที่ปรับได้ การนับพัลส์ และคุณสมบัติการวินิจฉัยเพื่อการรับสัญญาณที่เชื่อถือได้ในระบบอัตโนมัติอุตสาหกรรม

วงจรชีวิต

• สถานะ: กำลังใช้งาน

ข้อกำหนดอินพุต

• ช่องสัญญาณ: 32 ช่อง อินพุตแยก

• แรงดันไฟฟ้าสูงสุด: ตามแหล่งจ่ายไฟฟ้าภาคสนามแบบบัส

• ล็อค: เปิด/ปิดได้ตามที่ผู้ใช้กำหนด

• การนับพัลส์: เลือกได้ระหว่างสูง/ต่ำ

• การกรอง: เร็ว (22 มิลลิวินาที), ช้า (258 มิลลิวินาที) หรือกำหนดเอง (2–512 มิลลิวินาที โดยเพิ่มทีละ 2 มิลลิวินาที)

• เกณฑ์อินพุตปิด: < 1.2 mA

• เกณฑ์อินพุตเปิด: > 2.1 mA

• กระแสเปียก: ปกติ 8.6 mA

• ความกว้างพัลส์ขั้นต่ำ: 250 ไมโครวินาที

• ความถี่สวิตชิ่งสูงสุด: 500 Hz

• เวลาตอบสนอง (สูงสุด): กำหนดโดยผู้ใช้

ตัวบ่งชี้และการวินิจฉัย

• ไฟ LED แสดงสถานะ: ไฟพลังงาน, ข้อผิดพลาด, สถานะช่องสัญญาณ 32 ช่อง

• การตรวจจับข้อผิดพลาดสาย: วงจรลัดวงจร < 100 Ω, วงจรเปิด < 50 pA

การแยกวงจร

• ระหว่างช่องสัญญาณ: ไม่มี

• ระหว่างช่องสัญญาณกับรางบัส: 250 V AC

แหล่งจ่ายไฟ

• แหล่งจ่ายไฟฟ้าภาคสนามแบบบัสที่ต้องการ: 190 mA, 18–30 V DC

---
