6GK7542-5FX00-0XE0

ภาพรวมผลิตภัณฑ์

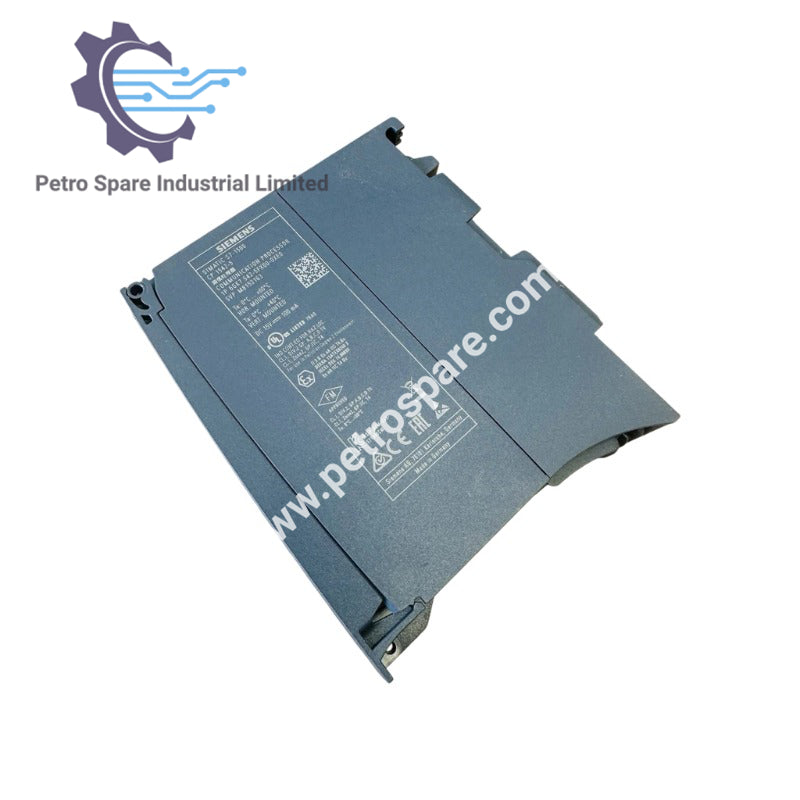

6GK7542-5FX00-0XE0 คือโปรเซสเซอร์สื่อสาร CP 1542‑5 สำหรับเชื่อมต่อ SIMATIC S7‑1500 กับ PROFIBUS DP ในฐานะมาสเตอร์ DPV1 หรือสเลฟ DP รองรับการสื่อสาร S7 และ PG/OP การซิงโครไนซ์เวลาของวัน และการวินิจฉัย

อินเทอร์เฟซ

• การเชื่อมต่อ PROFIBUS: ซ็อกเก็ต Sub‑D 9 พิน 1 × (RS485)
• อินเทอร์เฟซ Industrial Ethernet: 0

แรงดันไฟฟ้าจ่ายและการใช้กระแสไฟฟ้า

• ประเภท: DC
• แรงดันไฟฟ้าจ่าย (จากบัสแบ็กเพลน): 15V
• ค่าความคลาดเคลื่อน: ±3%
• การใช้กระแสไฟฟ้า (โดยทั่วไป): 0.1 A
• การสูญเสียกำลังไฟฟ้า: 1.5 W

สภาพแวดล้อม

• การติดตั้งแนวตั้ง: 0°C ถึง +40°C
• การติดตั้งแนวนอน: 0°C ถึง +60°C
• อุณหภูมิในการจัดเก็บ/ขนส่ง: –40°C ถึง +70°C
• ความชื้นสัมพัทธ์ (ที่ 25°C ไม่ควบแน่น): สูงสุด 95%

ข้อมูลจำเพาะทางกายภาพ

• ระดับการป้องกัน: IP20
• รูปแบบโมดูล: ขนาดกะทัดรัด แบบความกว้างเดี่ยวของ S7‑1500
• ความกว้าง: 35 mm
• ความสูง: 142 mm
• ความลึก: 129 mm
• น้ำหนักสุทธิ: 0.27 kg

---
