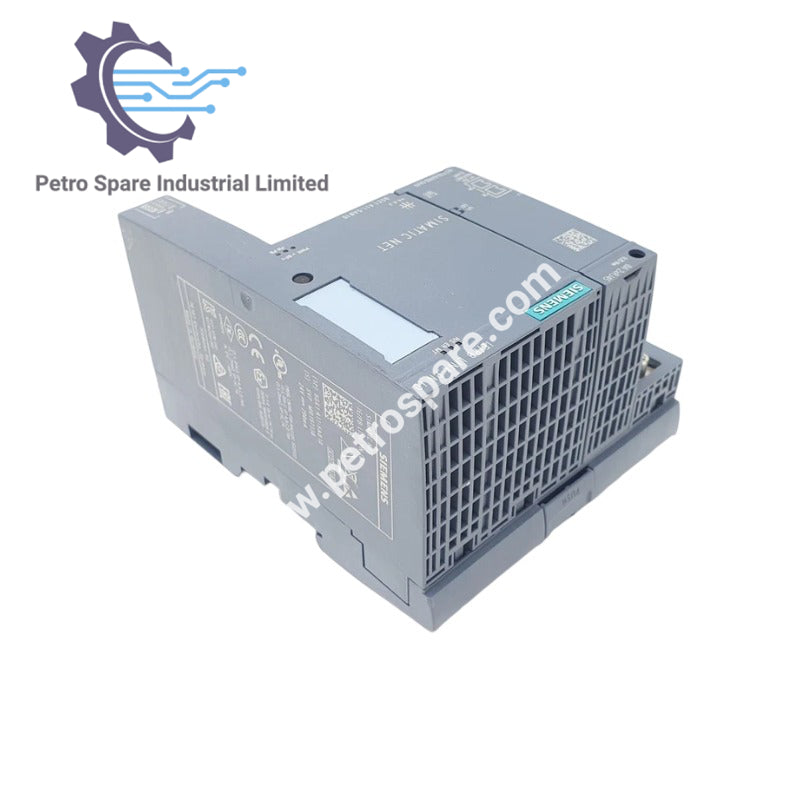

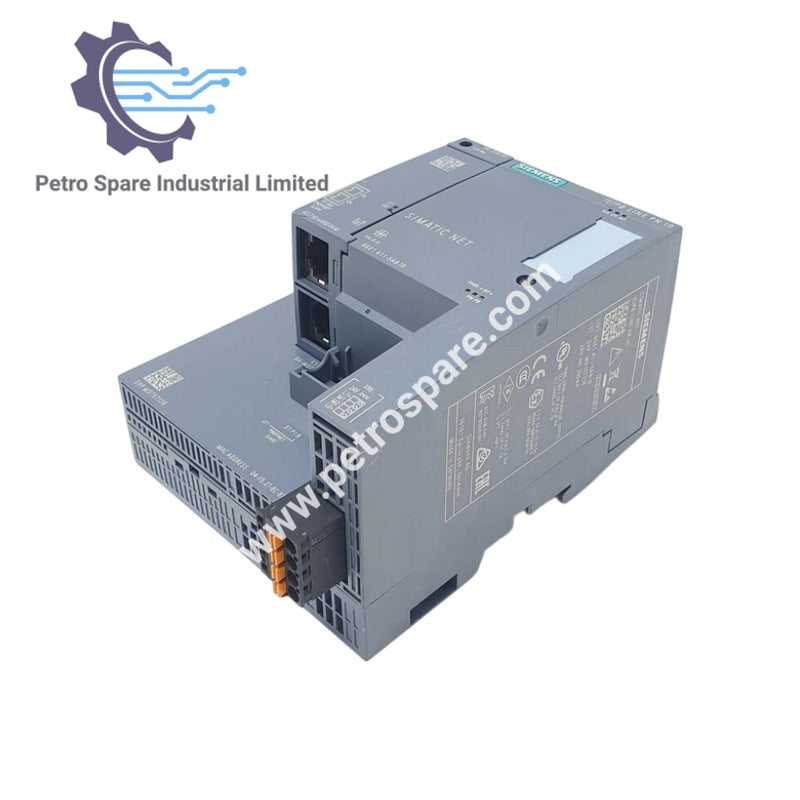

6GK1411-5AB10

ภาพรวมผลิตภัณฑ์

6GK1411-5AB10 เป็นเกตเวย์ IE/PB Link PN IO สำหรับเชื่อมต่อ PROFIBUS DP กับ Industrial Ethernet รองรับการทำงานเป็นมาสเตอร์ DPV1 และพื้นที่จัดเก็บแบบถอดได้ C‑PLUG

อัตราการส่งข้อมูล

• Industrial Ethernet: 10‑100 Mbit/s
• PROFIBUS (อินเทอร์เฟซที่ 1): 9.6 kbit/s ถึง 12 Mbit/s

อินเทอร์เฟซ

• การเชื่อมต่อ Industrial Ethernet: 1 (พอร์ต RJ45 2 × พอร์ต)
• การเชื่อมต่อ PROFIBUS: 1 (ซ็อกเก็ต Sub‑D 9 พิน, RS485)
• แหล่งจ่ายไฟ: เทอร์มินัลบล็อก 4 ขั้ว 2 × ชุด
• พื้นที่จัดเก็บแบบถอดได้ C‑PLUG: มี

ข้อมูลประสิทธิภาพ (PROFIBUS DP)

• DPV1: มี
• จำนวน DP Slave (สูงสุด): 65
• พื้นที่แอดเดรสอินพุต (รวม): 2048 ไบต์
• พื้นที่แอดเดรสเอาต์พุต (รวม): 2048 ไบต์
• พื้นที่แอดเดรสต่อ DP Slave (อินพุต): 244 ไบต์
• พื้นที่แอดเดรสต่อ DP Slave (เอาต์พุต): 244 ไบต์

ข้อมูลจำเพาะทางกายภาพ

• ความกว้าง: 100 มม.
• ความสูง: 117 มม.
• ความลึก: 74 มม.
• น้ำหนักสุทธิ: 0.6 กก.

การติดตั้ง

• ราง DIN ขนาด 35 มม.: มี

---
