6ES7138-4DA04-0AB0

ภาพรวมผลิตภัณฑ์

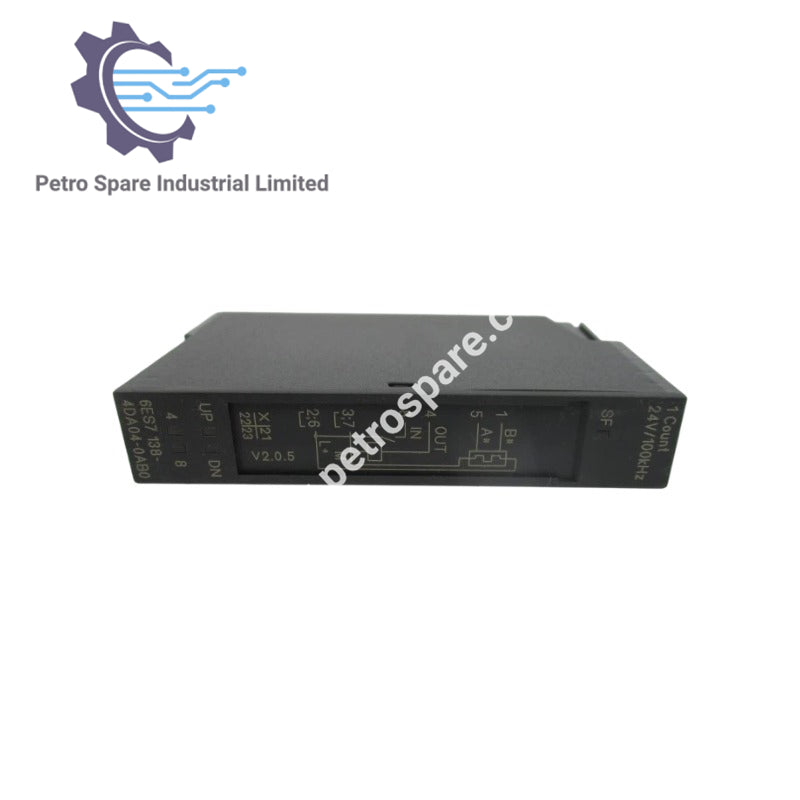

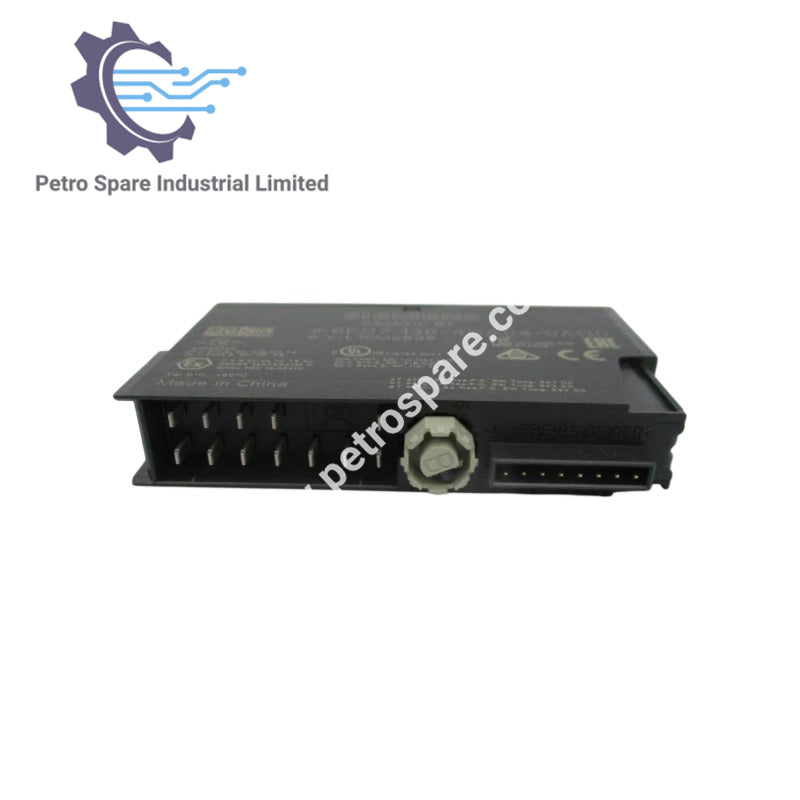

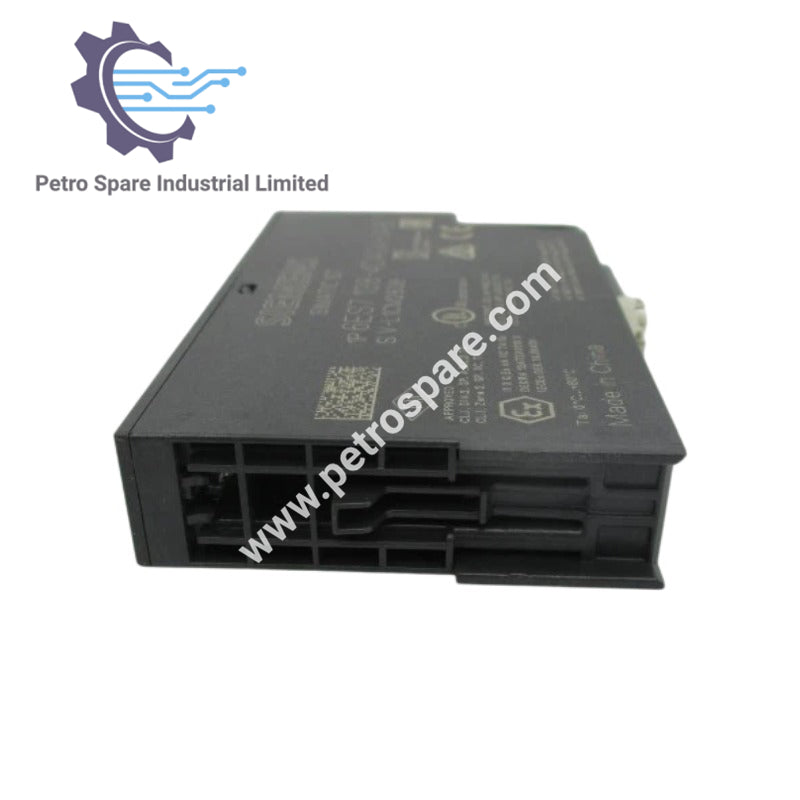

6ES7138-4DA04-0AB0 เป็นโมดูลอิเล็กทรอนิกส์ SIMATIC DP สำหรับ ET 200S ที่มีช่องนับ 1 ช่อง (24V / 100 kHz) รองรับการนับ การวัด และการวัดระยะเวลาคาบความละเอียดสูงพร้อมการซิงโครไนซ์แบบเป็นคาบด้วยสัญญาณนาฬิกา

แรงดันไฟเลี้ยง

• แรงดันโหลด L+ (พิกัด): 24V DC
• ช่วงที่อนุญาต: 20.4V ถึง 28.8V DC
• การป้องกันการต่อขั้วกลับ: มี

กระแสอินพุต

• จากแรงดันโหลด L+ (ไม่มีโหลด): สูงสุด 42 mA
• จากบัสแบ็กเพลน (3.3V DC): สูงสุด 10 mA

แหล่งจ่ายไฟเอ็นโคเดอร์ (24V)

• แรงดันเอาต์พุต: L+ (–0.8V)
• การป้องกันไฟฟ้าลัดวงจร: มี
• กระแสเอาต์พุต: สูงสุด 500 mA

การสูญเสียกำลังไฟฟ้า

• การสูญเสียกำลังไฟฟ้า (โดยทั่วไป): 1 W

การกำหนดค่าฮาร์ดแวร์

• การเปลี่ยนโมดูลขณะระบบทำงาน (IM‑DP): มี
• การเปลี่ยนโมดูลขณะมีแรงดันในกระบวนการ: มี

ข้อมูลจำเพาะทางกายภาพ

• ความกว้าง: 15 mm
• ความสูง: 81 mm
• ความลึก: 52 mm
• น้ำหนัก: ประมาณ 40 g

---
