6ES7136-6BA01-0CA0

ภาพรวมผลิตภัณฑ์

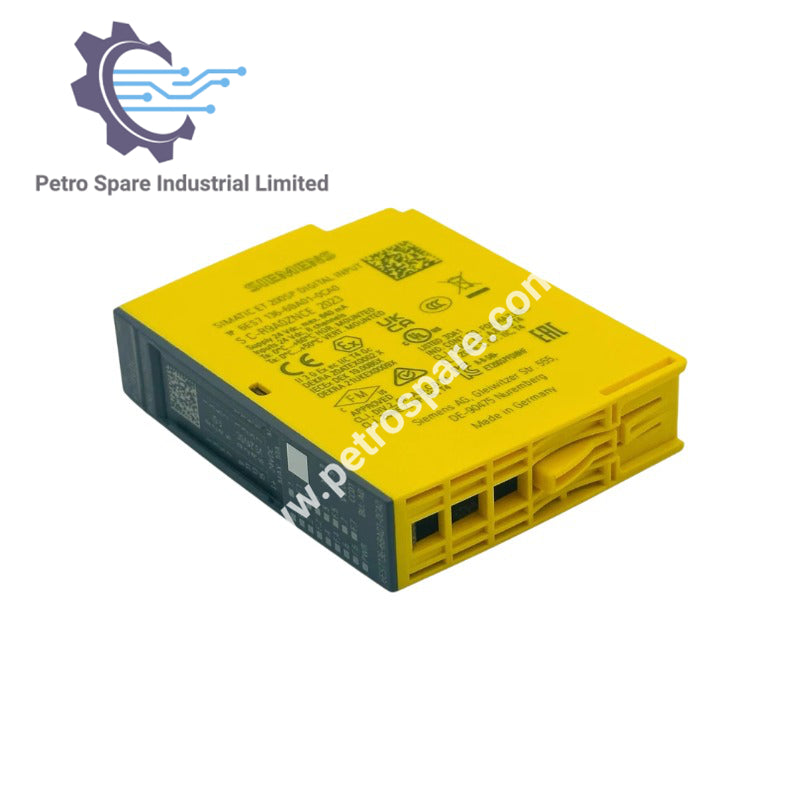

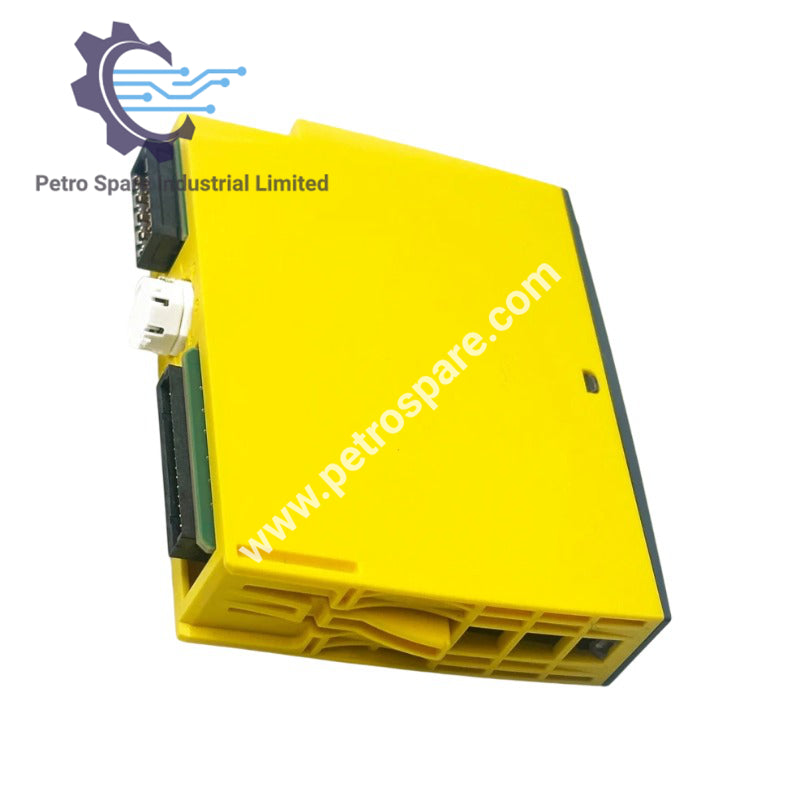

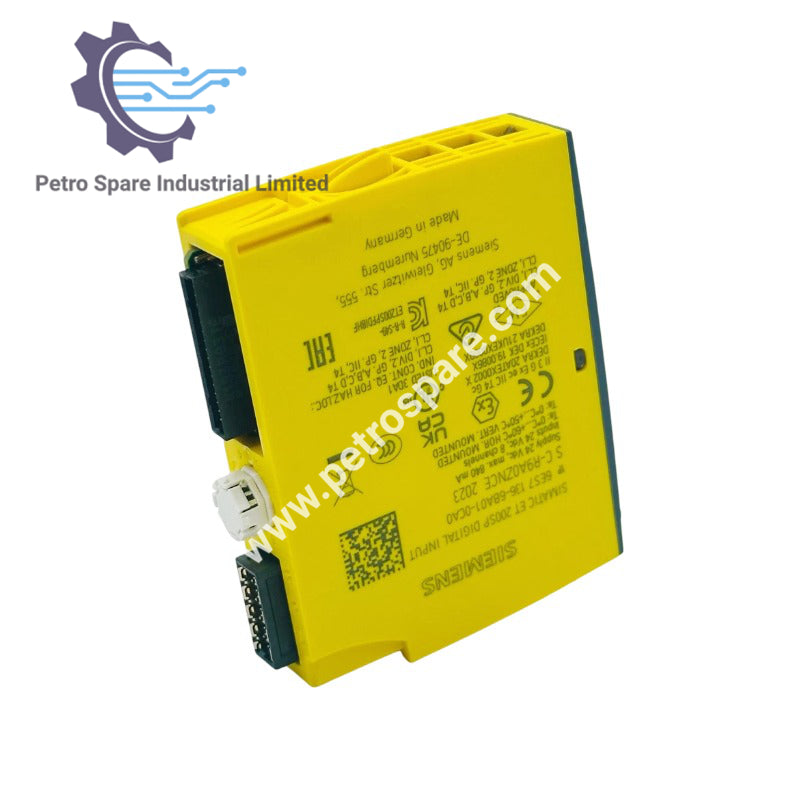

6ES7136-6BA01-0CA0 คือโมดูลอิเล็กทรอนิกส์ SIMATIC DP F-DI 8x24VDC HF สำหรับ ET 200SP ซึ่งมีอินพุตดิจิทัลแบบปลอดภัย 8 อินพุต ความกว้าง 15 มม. และรองรับข้อมูล I&M (I&M0 ถึง I&M3)

ข้อมูลทั่วไป

• ชื่อเรียกประเภทผลิตภัณฑ์: F‑DI 8x24VDC HF
• เวอร์ชันเฟิร์มแวร์: V2.0 (สามารถอัปเดต FW ได้)
• BaseUnits ที่ใช้งานได้: BU ประเภท A0
• รหัสสี: CC01
• ข้อมูล I&M: I&M0 ถึง I&M3

การออกแบบระบบ

• STEP 7 TIA Portal: SIMATIC Safety V17 พร้อม HSP 0360 หรือสูงกว่า
• STEP 7: เป็นไปตาม 6ES7136-6BA00-0CA0
• PROFINET GSD: GSDML V2.35

โหมดการทำงาน

• DI: ใช่
• ตัวนับ: ใช่

แรงดันไฟเลี้ยง

• ค่าพิกัด: 24V DC
• ช่วงที่อนุญาต: 19.2V ถึง 28.8V DC
• การป้องกันการต่อขั้วกลับ: มี

กระแสอินพุตและแหล่งจ่ายไฟสำหรับเอ็นโคเดอร์

• การใช้กระแสไฟฟ้า (สูงสุด, ไม่มีโหลด): 40 mA
• จำนวนเอาต์พุตแหล่งจ่ายไฟสำหรับเอ็นโคเดอร์: 8
• แหล่งจ่ายไฟเอ็นโคเดอร์ 24V: มี (ต่ำสุด L+ –1.5V)
• การป้องกันไฟฟ้าลัดวงจร: มี (แบบอิเล็กทรอนิกส์, ค่าขีดจำกัดการตอบสนอง 0.7A ถึง 1.8A)
• กระแสเอาต์พุตต่อช่อง (สูงสุด): 300 mA
• กระแสเอาต์พุตต่อโมดูล (สูงสุด): 800 mA (กระแสรวมของเอ็นโคเดอร์ทั้งหมด)

การสูญเสียกำลังไฟฟ้า

• การสูญเสียกำลังไฟฟ้า (โดยทั่วไป): 2 W

สภาวะแวดล้อม

• การติดตั้งแนวนอน: 0°C ถึง +60°C
• การติดตั้งแนวตั้ง: 0°C ถึง +50°C
• ระดับความสูงในการติดตั้ง (สูงสุด): 4,000 ม. (มีข้อจำกัดที่ระดับสูงกว่า 2,000 ม.)

ข้อมูลจำเพาะทางกายภาพ

• ความกว้าง: 15 มม.
• ความสูง: 73 มม.
• ความลึก: 58 มม.
• น้ำหนัก: ประมาณ 29 กรัม

---
