5201-DFNT-DH485

ภาพรวมผลิตภัณฑ์

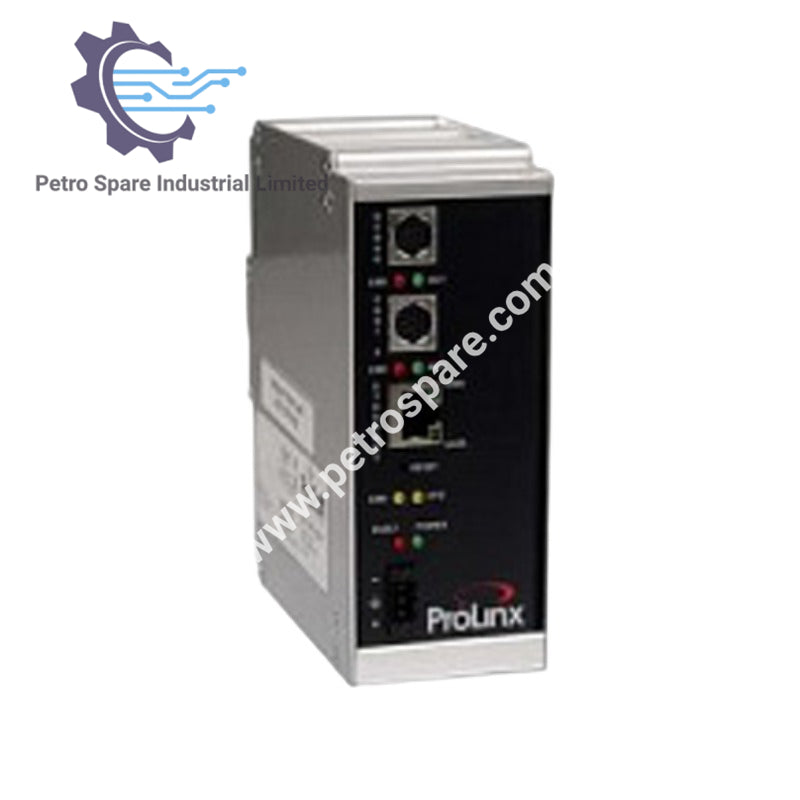

5201-DFNT-DH485 คือโมดูลเกตเวย์ ProSoft EtherNet/IP เป็น DH‑485 ที่ทำหน้าที่แปลงโปรโตคอลระหว่างเครือข่าย EtherNet/IP และ DH‑485

แหล่งจ่ายไฟ

• แรงดันไฟฟ้าพิกัด: 24V DC
• ช่วงที่อนุญาต: 18 ถึง 36V DC
• ขั้วต่อ: ขั้วบวก, ขั้วลบ, GND
• โหลดกระแส (สูงสุดที่ 24V DC): 500 mA

อุณหภูมิและความชื้น

• อุณหภูมิขณะทำงาน: –20°C ถึง +50°C
• อุณหภูมิขณะจัดเก็บ: –40°C ถึง +85°C
• ความชื้นสัมพัทธ์: 5 ถึง 95% (ไม่ควบแน่น)

ขนาด

• มาตรฐาน: 5.20H × 2.07W × 4.52D นิ้ว (13.2 × 5.25 × 11.48 ซม.)
• แบบขยาย: 5.20H × 2.73W × 4.52D นิ้ว (13.2 × 6.934 × 11.48 ซม.)

ไฟแสดงสถานะ LED

• สถานะพลังงานและโมดูล
• สถานะแอปพลิเคชัน
• ไฟ LED แสดงการทำงานของพอร์ตอนุกรม
• สถานะไฟ LED แสดงการทำงานและข้อผิดพลาดของพอร์ตอนุกรม

พอร์ตอนุกรมสำหรับการกำหนดค่า

• ประเภท: DB‑9M RS‑232 เท่านั้น
• การจับมือสื่อสารด้วยฮาร์ดแวร์: ไม่มี

พอร์ตอีเทอร์เน็ต

• ขั้วต่อ: RJ45
• ไฟแสดงสถานะ: ไฟ LED แสดงการเชื่อมต่อและการทำงาน

พอร์ตอนุกรมสำหรับแอปพลิเคชัน

• ประเภท: RS‑232/422/485
• การจับมือสื่อสาร RS‑232: กำหนดค่าได้
• RS‑422/485: มีขั้วต่อแบบสกรูให้

การแยกวงจรพอร์ตอนุกรม

• ตามมาตรฐาน UL 1577: การแยกสัญญาณพอร์ต 2500V RMS
• ระหว่างพอร์ตกับกราวด์และพอร์ตกับแหล่งจ่ายไฟลอจิก: อย่างน้อย 3000V DC

อุปกรณ์เสริมที่ให้มา

• สายอนุกรม Mini‑DIN เป็น DB‑9M
• สายกำหนดค่า RS‑232 ขนาด 4 ฟุต
• ไขควงขนาด 2.5 มม.
• ซีดี (เอกสารและยูทิลิตีการกำหนดค่า)
• อะแดปเตอร์ DB‑9 เป็นขั้วต่อสกรู RS‑422/485 (1 หรือ 4 ชิ้น ขึ้นอยู่กับจำนวนพอร์ต)

---
