469-P5-HI-A20-D

ภาพรวม

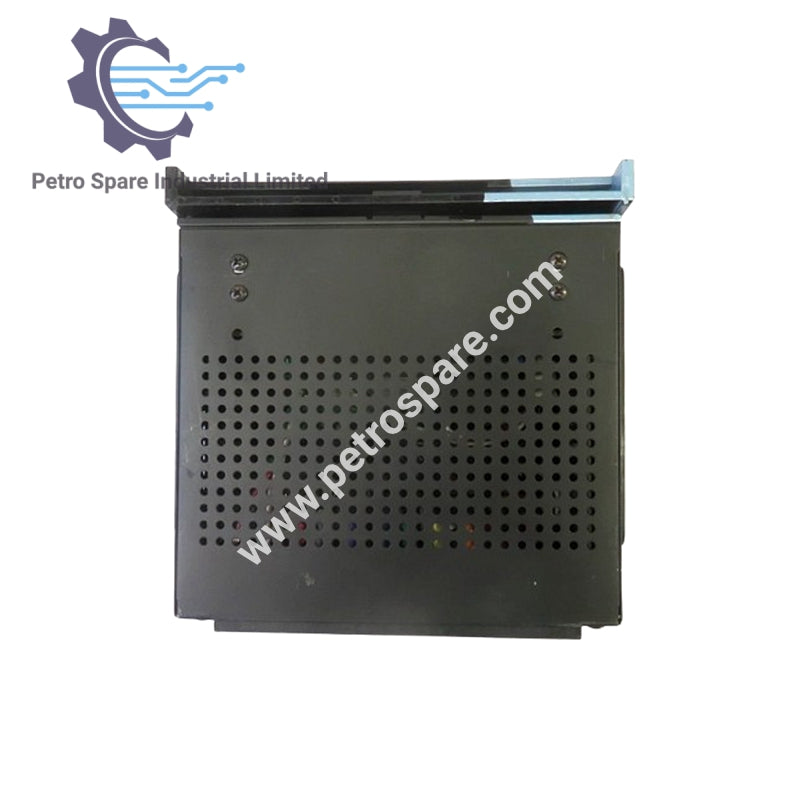

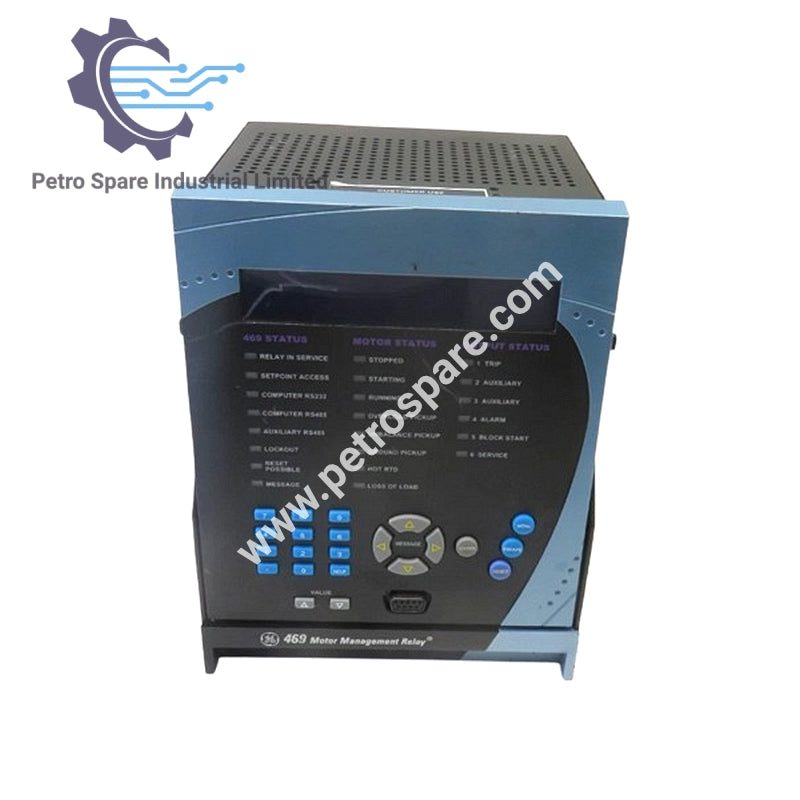

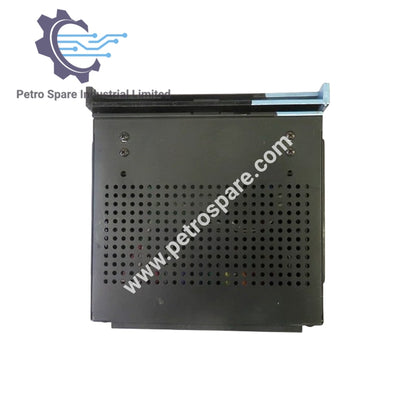

GE Multilin 469-P5-HI-A20-D เป็นรีเลย์จัดการมอเตอร์ที่ออกแบบมาเพื่อการป้องกัน ควบคุม และตรวจสอบมอเตอร์ขนาดกลาง

แหล่งจ่ายไฟ

• ช่วง LO: DC 20–60 V, AC 20–48 V (48–62 Hz)

• ช่วง HI: DC 90–300 V, AC 70–265 V (48–62 Hz)

• กำลังไฟ: สูงสุด 45 VA, ปกติ 25 VA

• เวลาทำงาน: 30 มิลลิวินาทีโดยไม่มีแรงดันไฟฟ้า

อินพุตกระแสเฟส

• CT ต้นทาง: 1–5000 A

• CT ปลายทาง: 1 A หรือ 5 A

• ภาระ: < 0.2 VA ที่โหลดตามกำหนด

• ช่วงการแปลง: 0.05–20 × CT

• ความแม่นยำ: ±0.5% (<2 × CT), ±1% (≥2 × CT)

• ความทนทานของ CT: 1 วินาที @ 80 × กำหนด, 2 วินาที @ 40 × กำหนด, ต่อเนื่อง @ 3 × กำหนด

อินพุตกระแสกราวด์

• CT ต้นทาง: 1–5000 A

• CT ปลายทาง: 1 A หรือ 5 A

• ภาระ: <0.2 VA (1 A/5 A), <0.25 VA (50:0.025 @ 25 A)

• ช่วงการแปลง: 0.02–1 × CT

• ความแม่นยำ: ±0.5% (1 × CT สำหรับ 5 A), ±0.5% (5 × CT สำหรับ 1 A), ±0.125 A (50:0.025)

• ความทนทานของ CT: 1 วินาที @ 80 × กำหนด, 2 วินาที @ 40 × กำหนด, ต่อเนื่อง @ 3 × กำหนด

อินพุตกระแสเฟสต่าง

• CT ต้นทาง: 1–5000 A

• CT ปลายทาง: 1 A หรือ 5 A

• ภาระ: <0.2 VA ที่โหลดตามกำหนด

• ช่วงการแปลง: 0.02–1 × CT

• ความแม่นยำ: ±0.5% (1 × CT สำหรับ 5 A), ±0.5% (5 × CT สำหรับ 1 A)

• ความทนทานของ CT: 1 วินาที @ 80 × กำหนด, 2 วินาที @ 40 × กำหนด, ต่อเนื่อง @ 3 × กำหนด

อินพุตแรงดันไฟฟ้า

• อัตราส่วน VT: 1.00–150.00:1 (ขั้นตอนละ 0.01)

• VT ปลายทาง: 273 V AC เต็มสเกล

• ช่วงการแปลง: 0.05–1.00 × เต็มสเกล

• ความแม่นยำ: ±0.5% ของเต็มสเกล

• สูงสุดต่อเนื่อง: 280 V AC

• ภาระ: >500 kΩ

---
