1764-28BXB

คำอธิบาย

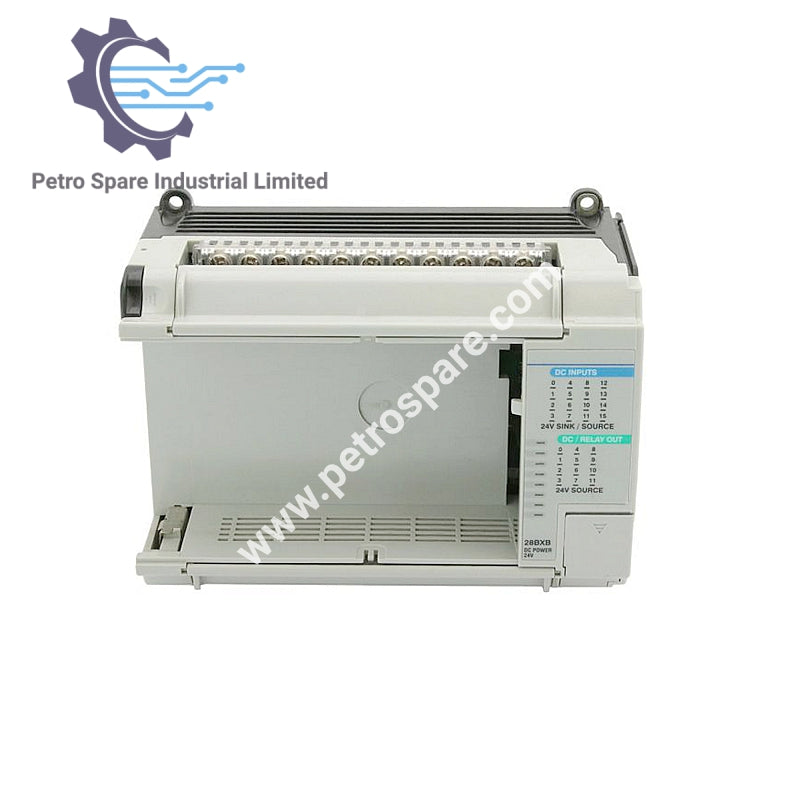

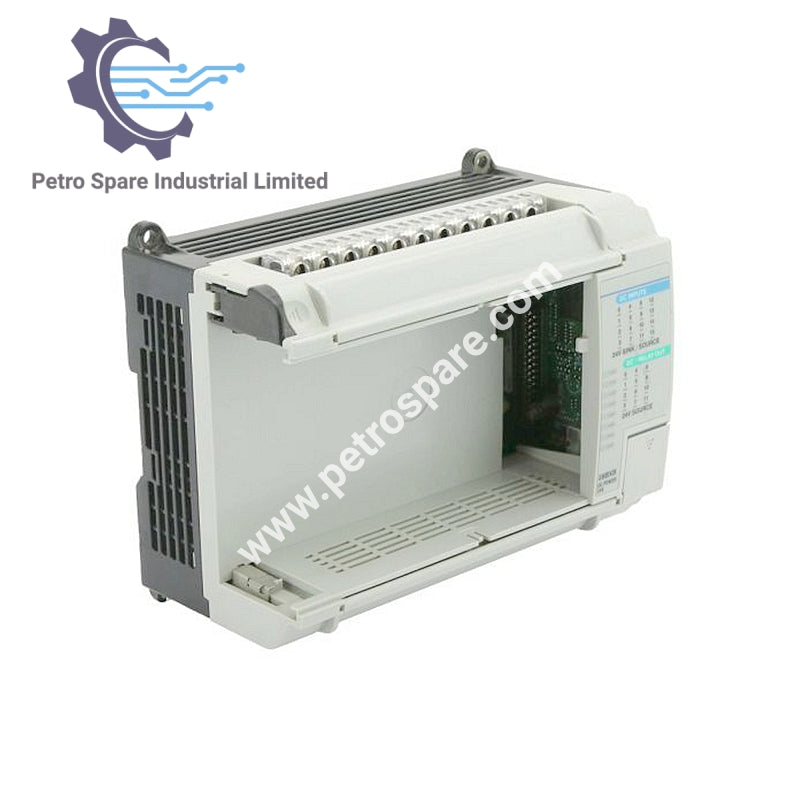

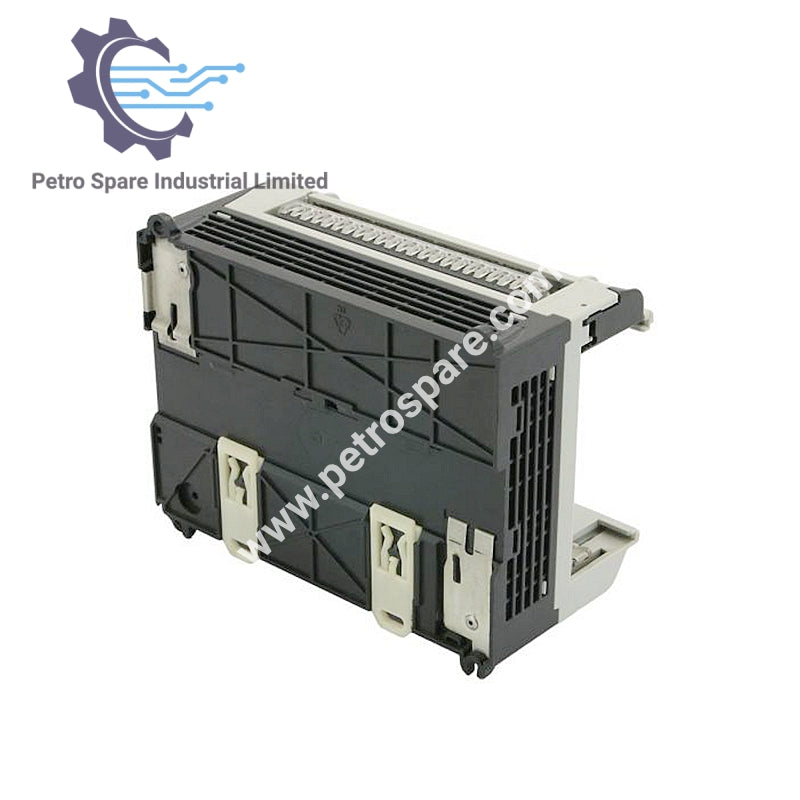

1764-28BXB เป็นคอนโทรลเลอร์ Allen-Bradley MicroLogix 1500 ที่มีอินพุตและเอาต์พุตดิจิทัลในตัว รองรับประเภทเอาต์พุตรีเลย์และทรานซิสเตอร์ ออกแบบมาสำหรับการใช้งานระบบอัตโนมัติในอุตสาหกรรมขนาดกะทัดรัด

การระบุ

• หมายเลขชิ้นส่วน: 1764-28BXB

• ซีรีส์: MicroLogix 1500

• ประเภท: Controller

ลักษณะของ I/O

• อินพุต: อินพุตดิจิทัล 16 ช่อง

• เอาต์พุต: เอาต์พุตดิจิทัล 12 ช่อง

• ประเภทเอาต์พุต: เอาต์พุตรีเลย์ 6 ช่อง + เอาต์พุตทรานซิสเตอร์ FET 6 ช่อง (24 V DC แบบจ่ายไฟ)

ลักษณะทางไฟฟ้า

• พลังงานสายไฟ: 20.4…30 V DC

• การใช้พลังงานของแหล่งจ่ายไฟ: 30 W (โดยทั่วไป)

• กระแสไฟฟ้าเริ่มต้นของแหล่งจ่ายไฟ: 24 V DC, 4 A เป็นเวลา 150 มิลลิวินาที

• เอาต์พุตพลังงานผู้ใช้: ไม่มี

วงจรอินพุต/เอาต์พุต

• ประเภทวงจรอินพุต: 24 V แบบดูด/จ่ายไฟ

• ประเภทวงจรเอาต์พุต: รีเลย์และทรานซิสเตอร์ FET (24 V DC แบบจ่ายไฟ)

ประสิทธิภาพ

• เวลารักษา CPU ทั่วไป: 10…3000 มิลลิวินาที

ลักษณะทางกล

• แรงบิดสกรูเทอร์มินัล:

  • กำหนด: 1.13 N·m (10 lb-in)

  • สูงสุด: 1.3 N·m (12 lb-in)

ซอฟต์แวร์โปรแกรมมิ่ง

• โปรเซสเซอร์ซีรีส์ 1764-LSP รุ่น A: RSLogix 500, เวอร์ชัน 3.01.09 หรือใหม่กว่า

• โปรเซสเซอร์ซีรีส์ 1764-LSP และ 1764-LRP รุ่น B: RSLogix 500, เวอร์ชัน 4.00.00 หรือใหม่กว่า

---
