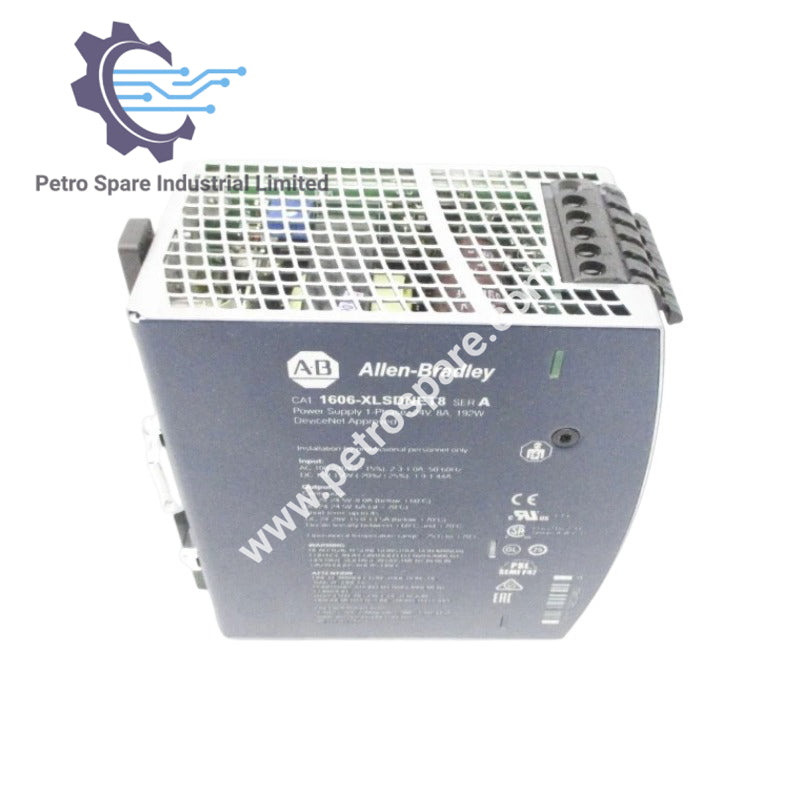

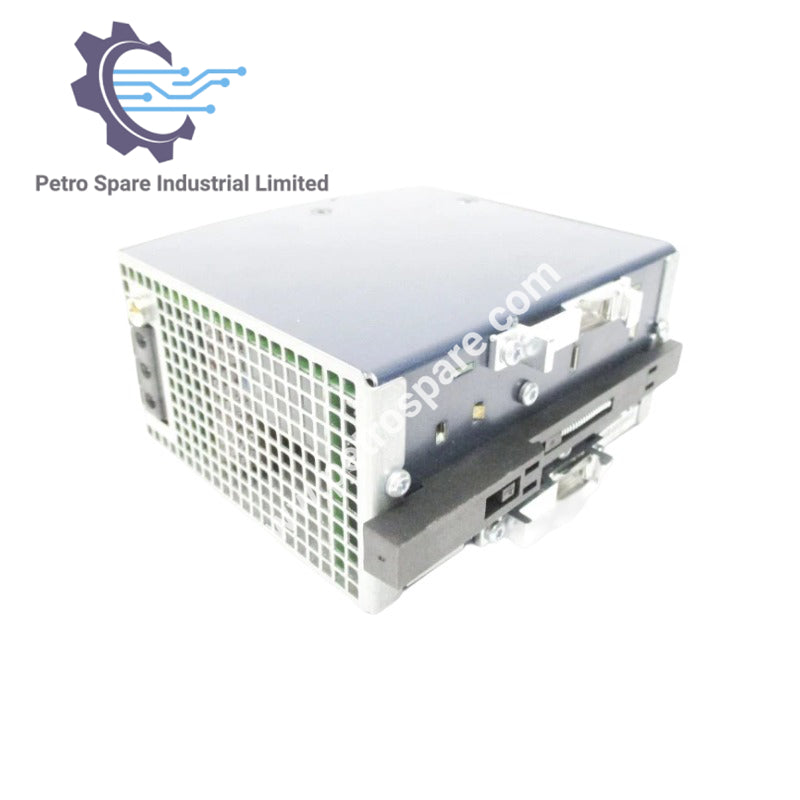

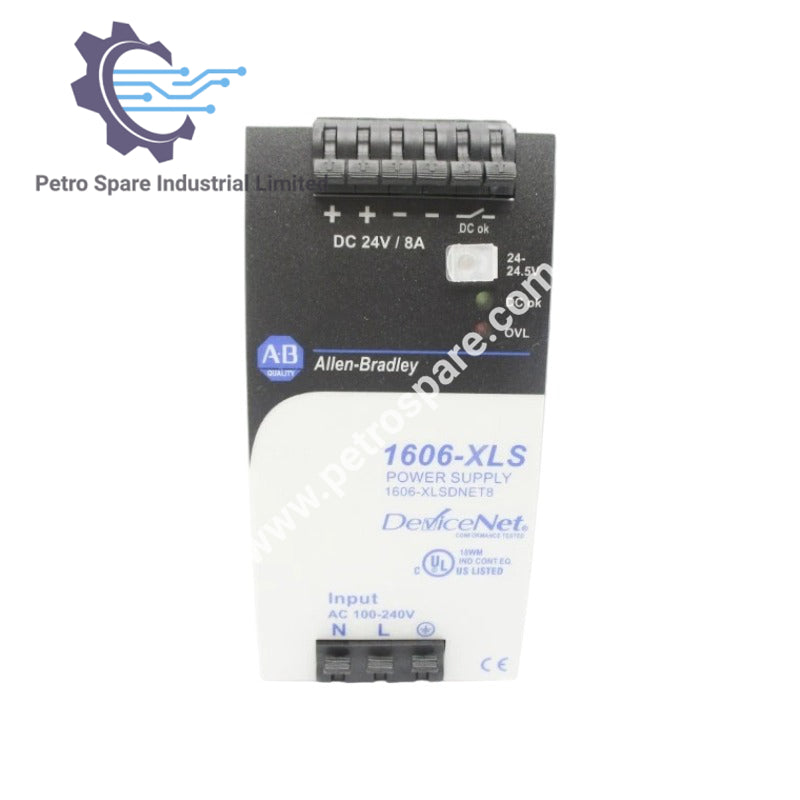

1606-XLSDNET8

ภาพรวม

1606-XLSDNET8 เป็นโมดูลจ่ายไฟ DeviceNet ที่ออกแบบมาเพื่อจ่ายแรงดันไฟฟ้ากระแสตรง 24 VDC ที่ 8 A อย่างมีการควบคุม เหมาะสำหรับเครือข่ายระบบอัตโนมัติในอุตสาหกรรมที่ต้องการการจ่ายไฟ DeviceNet ที่เสถียรและเชื่อถือได้

ลักษณะการจ่ายไฟ

• แรงดันไฟฟ้าขาออกปกติ: 24 V DC (ปรับได้ 24–24.5 V DC)

• กระแสไฟฟ้าขาออกต่อเนื่อง: 8 A

• กำลังไฟฟ้าขาออกต่อเนื่อง: 192 W

• แรงดันริปเปิล: ≤ 50 mVpp (ช่วงความถี่ 20 Hz–20 MHz)

ค่ารับอินพุต

• แรงดันไฟฟ้าอินพุต AC: 100–240 V AC ±15%

• ความถี่สายไฟ: 50–60 Hz ±6%

• กระแสไฟฟ้าอินพุต AC: 1.77 A ที่ 120 V AC / 1.0 A ที่ 230 V AC

• กำลังไฟฟ้าปัจจัย: 0.98 ที่ 120 V AC / 0.92 ที่ 230 V AC

• กระแสไฟฟ้าอินรัช AC: ~4 A ที่ 120 V AC / ~7 A ที่ 230 V AC

• แรงดันไฟฟ้าอินพุต DC: 110–300 V DC (-20% / +25%)

• กระแสไฟฟ้าอินพุต DC: 1.9 A ที่ 110 V DC / 0.7 A ที่ 300 V DC

ลักษณะการทำงาน

• ประสิทธิภาพ (โดยทั่วไป): 92.3% ที่ 120 V AC / 92.7% ที่ 230 V AC

• การสูญเสีย (โดยทั่วไป): 16.0 W ที่ 120 V AC / 15.1 W ที่ 230 V AC

• เวลาคงสภาพ: ~33 ms ที่ 120 V AC / ~34 ms ที่ 230 V AC

• ช่วงอุณหภูมิการทำงาน: -25 °C ถึง +70 °C

• การลดกำลัง: 5 W/°C ตั้งแต่ +60 °C ถึง +70 °C

ค่าทางกลไก

• ขนาด (ก × ส × ล): 60 × 124 × 117 มม.

• การติดตั้ง: ราง DIN

พฤติกรรมอินพุต AC

• ช่วงปกติ: อินพุตช่วงกว้าง 100–240 V AC

• ช่วงต่ำสุด: การทำงานต่อเนื่อง 85–276 V AC

• ความทนทานต่อแรงดันชั่วคราว:

  • 60–85 V AC กำลังเต็ม 200 มิลลิวินาที (ไม่มีความเสียหาย)

  • 276–300 V AC < 500 มิลลิวินาที

• แรงดันเปิดเครื่อง (โดยทั่วไป): 81 V AC สถานะคงที่

• แรงดันปิดเครื่อง (โดยทั่วไป): 63 V AC สถานะคงที่ / 55 V AC แบบไดนามิก

---
