SDV541-S13

Pregled

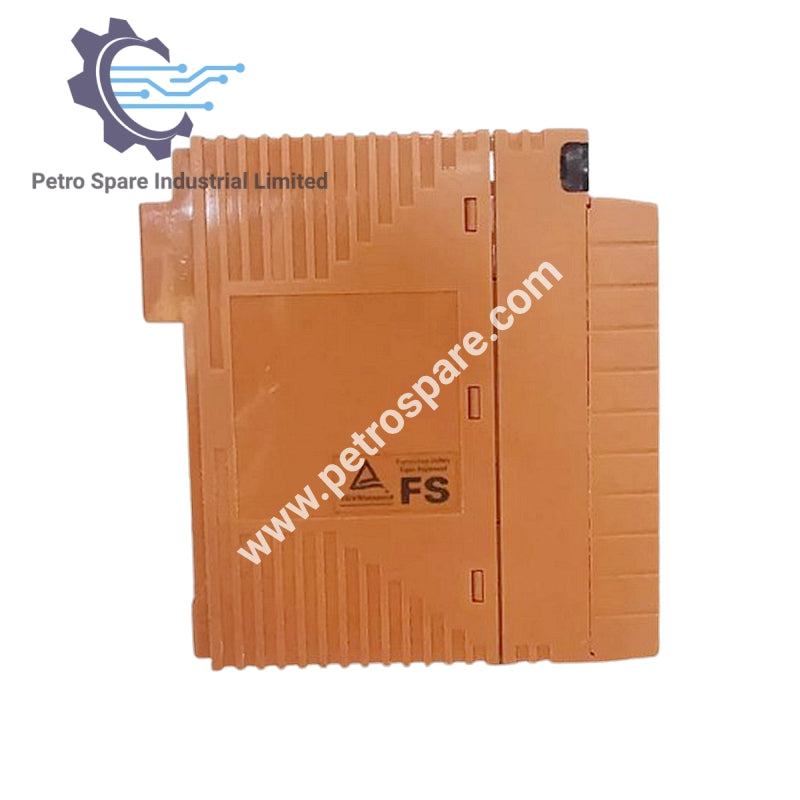

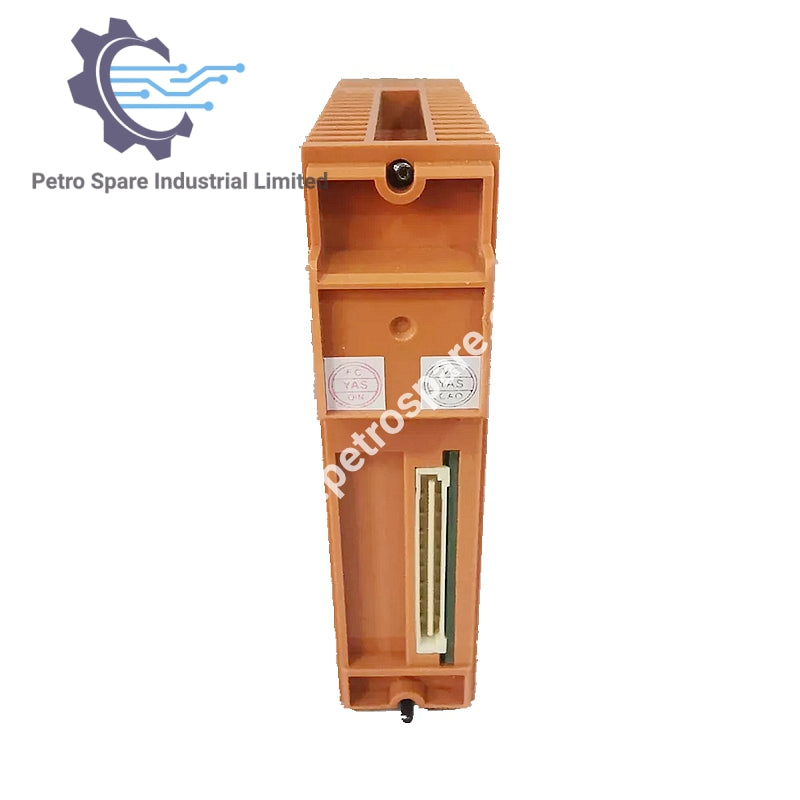

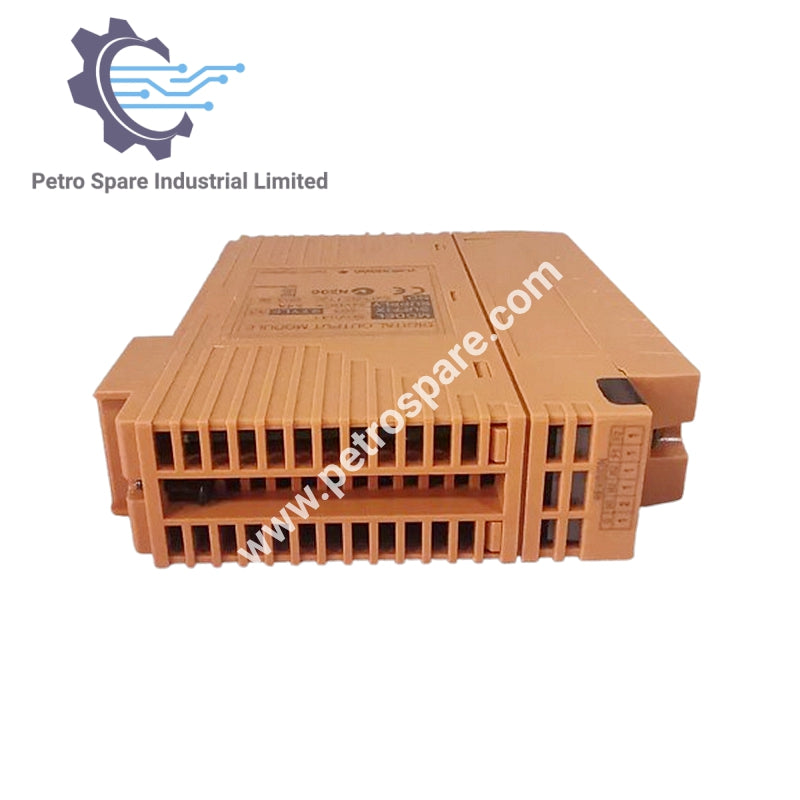

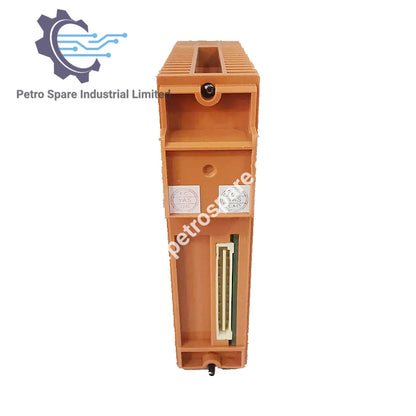

Yokogawa SDV541-S13 Digitalni izlazni modul je 16-kanalni modul dizajniran za industrijske kontrolne sisteme, sa izolacijom modula i pouzdanim izvorom struje za zahtevne primene.

Specifikacije izlaza

• Izlazni napon: 24 V DC

• Пад напона на излазу: Максимално 1 V

• Ocena spoljnog napajanja: 24 V DC, minimum 3.4 A

• Spoljni izvor napajanja: 24 V DC +20% / -10%

• Kapacitet struje: 3.4 A

• Maksimalna struja curenja kada je izlaz isključen: 1,6 mA

• Format izlaza: Izvor struje

• Maksimalna struja opterećenja: 0.2 A/izlazna linija (ukupno 3.2 A izlaza)

• Minimalna struja opterećenja: 35 mA

• Opseg otpornosti opterećenja: 120 do 685 Ω

Vreme odziva i napon

• Vreme odziva izlaza: maksimalno 30 ms

• Otpornost na napon: 2 kV AC između izlaznih signalnih linija i sistema 1 minut

Potrošnja energije

• Potrošnja struje:

• 300 mA maksimalno (5 V DC)

• 150 mA maksimalno (24 V DC)

---
