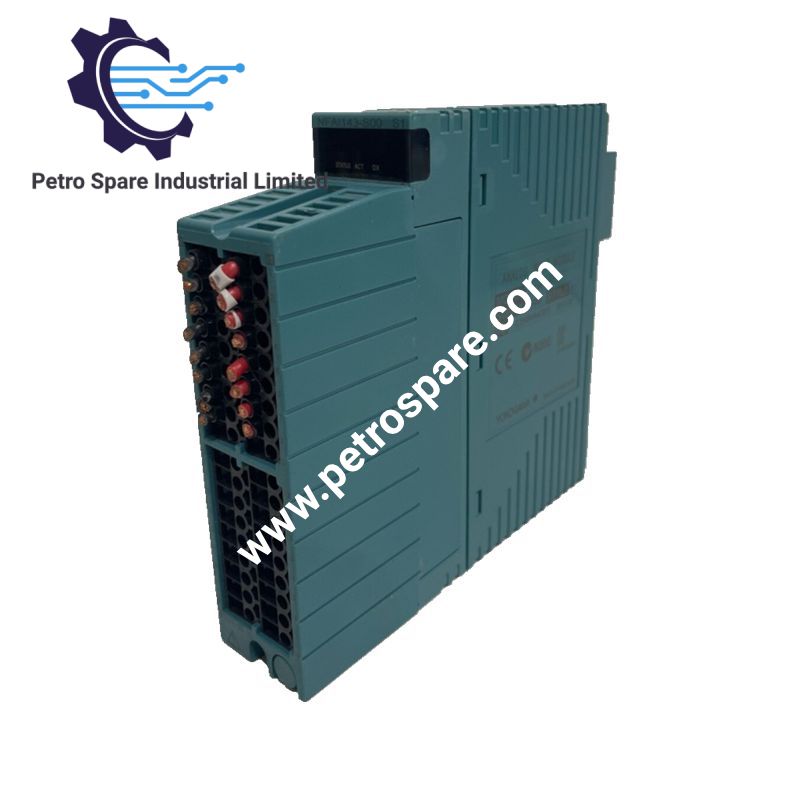

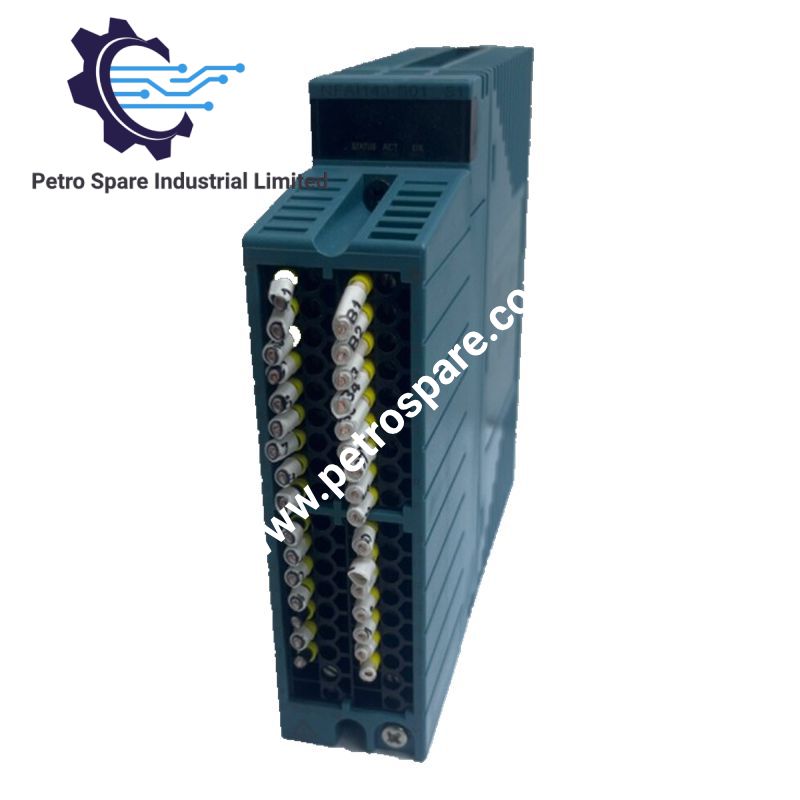

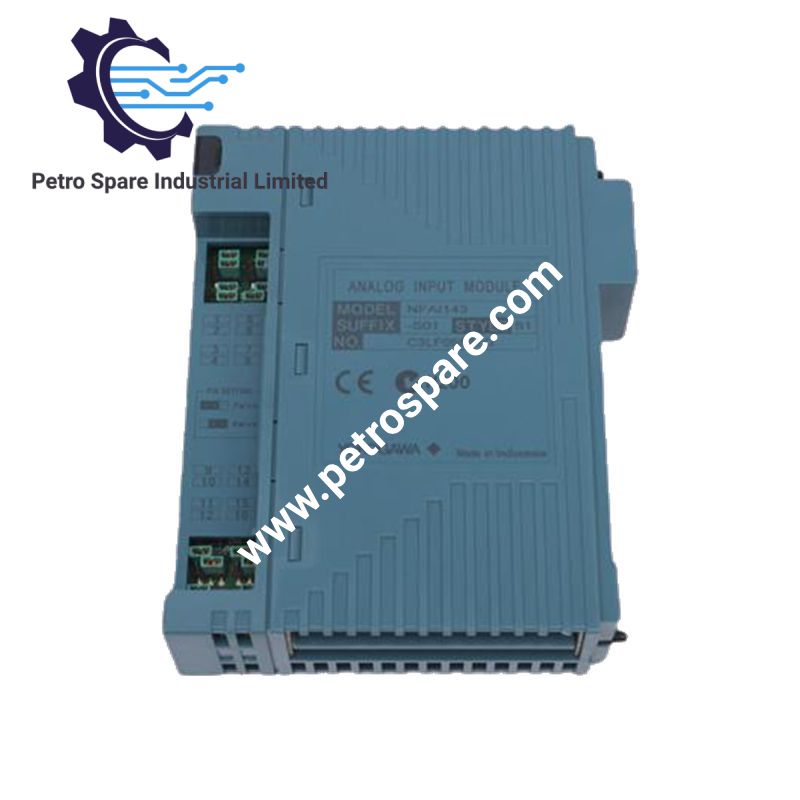

Yokogawa NFAI143-H50/A4AS0 izolovani analogni ulazni modul

Prema dostavljenim informacijama, Yokogawa NFAI143-H50/A4AS0 je analogni ulazni modul sa 16 kanala za distribuirane upravljačke sisteme Yokogawa CENTUM VP i CENTUM CS 3000. Prima signale od 4-20 mA DC sa terenskih predajnika i pretvara ih u procesne podatke za upravljanje i nadzor. Navedena konfiguracija obuhvata podršku za HART komunikaciju, izolaciju terenskih signala i mogućnost napajanja predajnika.

Ulazni kanali i obrada signala

Modul ima 16 izolovanih ulaznih kanala za signale od 4-20 mA DC, sa dozvoljenom ulaznom strujom do 24 mA. Svaki kanal može da se konfiguriše za dvožični ili četvorožični predajnik. Tako modul može da podrži različite načine napajanja predajnika u okviru podržane konfiguracije sistema.

Navedena tačnost iznosi +/-0,1% punog opsega, sa ciklusom osvežavanja podataka od 10 ms i vremenom odziva na ulazni korak od 100 ms. Ovi parametri redom opisuju tačnost merenja modula, interval ažuriranja procesnih podataka i odziv na promenu ulaznog signala.

HART komunikacija i napajanje predajnika

HART verzija podržava digitalnu komunikaciju sa kompatibilnim pametnim terenskim instrumentima preko analogne strujne petlje. HART komunikacija može da omogući pristup podržanim parametrima instrumenta i dijagnostičkim informacijama, pored primarnog merenja procesa. Tačne podržane HART funkcije zavise od odgovarajućeg modula i konfiguracije sistema.

Navedeni napon napajanja predajnika iznosi 24,0 do 25,5 V DC, uz ograničenje struje od 25 mA. Kada koristite dvožične predajnike, proverite da li su zahtevi predajnika za napajanje i struju u okviru ovog ograničenja. Četvorožični predajnici koriste zaseban način napajanja, što treba uzeti u obzir pri planiranju terenskog ožičenja.

Električna izolacija i zahtevi za napajanje

NFAI143 obezbeđuje izolaciju između ulaznih kola i sistema, uz specificirani ispitni napon od 1500 V AC tokom jednog minuta. Navedena je i integrisana zaštita od prekomerne struje. Ove funkcije pomažu da se ograniče posledice električnih kvarova i razlika potencijala između terenskog ožičenja i sistemske strane; one ne zamenjuju odgovarajuće uzemljenje i praksu ožičenja.

Objavljena maksimalna potrošnja struje iznosi 230 mA pri 5 V DC i 540 mA pri 24 V DC. Zahtev za napajanje od 24 V DC za analogno kolo napajanja na terenu treba proveriti zasebno, odvojeno od potrošnje modula na sistemskoj magistrali.

Tehničke specifikacije

Parametar	Specifikacija
Model	NFAI143-H50/A4AS0
Brend	Yokogawa
Tip proizvoda	Izolovani analogni ulazni modul
Broj ulaznih kanala	16
Ulazni signal	4-20 mA DC
Dozvoljena ulazna struja	Maksimalno 24 mA DC
Ulazni otpor	250 oma kada je uključen; 500 kΩ ili više kada je isključen
Tačnost ulaza	+/-0,1% punog opsega
Ciklus osvežavanja podataka	10 ms
Vreme odziva na ulazni skok	100 ms
Temperaturno odstupanje	Maksimalno +/-0,01%/°C
HART komunikacija	Podržano u HART verziji
Napajanje predajnika	24,0 do 25,5 V DC
Ograničenje struje napajanja predajnika	25 mA
Konfiguracija predajnika	2 ili 4 žice, može da se bira za svaki kanal
Izdržljivost izolacije na napon	1500 V AC tokom 1 minuta, ulaz prema sistemu
Zaštita od prekomerne struje	Obezbeđena
Maksimalna potrošnja struje	230 mA pri 5 V DC; 540 mA pri 24 V DC
Težina	0,3 kg
Spoljni priključak	Priključak sa steznim terminalima ili kabl sa MIL konektorom, u zavisnosti od odgovarajućeg sklopa priključaka

Električne specifikacije iznad zasnovane su na objavljenoj dokumentaciji kompanije Yokogawa za modul NFAI143. Pre zamene ili nabavke, tačnu konfiguraciju priključaka i opcija /A4AS0 treba proveriti u odgovarajućoj specifikaciji za naručivanje.

Često postavljana pitanja

P: Koliko predajnika na terenu može da podrži NFAI143-H50/A4AS0?

O: Modul ima 16 analognih ulaznih kanala. Svaki kanal prihvata signal jednosmerne struje od 4-20 mA, a konfiguracija predajnika može da bude za rad sa 2 ili 4 žice.

P: Da li ovaj modul podržava HART instrumente?

O: HART verzija podržava digitalnu komunikaciju sa kompatibilnim HART instrumentima na terenu. Pre integracije u postojeću instalaciju potvrdite potrebne HART funkcije i podršku sistema za upravljanje sredstvima.

P: Šta treba proveriti pre zamene instaliranog modula?

A: Proverite kompletan broj modela, uključujući -H50/A4AS0, sklop priključaka i raspored kablova, napajanje na terenu i platformu kontrolera. Nemojte pretpostaviti da samo podudaranje osnovnog modela NFAI143 potvrđuje kompatibilnost sa postojećom instalacijom.

---
